Scopri tutto sui condensatori elettrolitici: funzionamento, tipologie, applicazioni, manutenzione e considerazioni ecologiche per un uso ottimale.

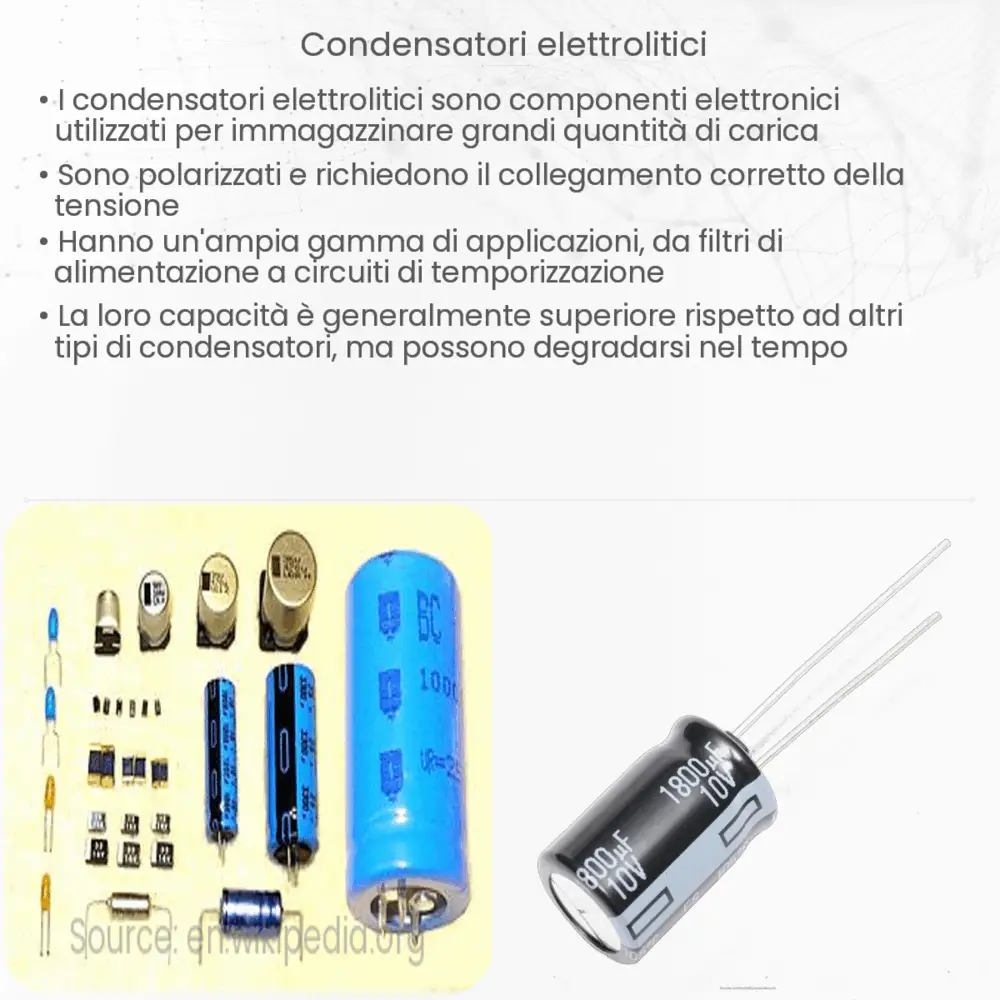

Che cosa sono i condensatori elettrolitici?
I condensatori elettrolitici rappresentano una categoria fondamentale di condensatori usati in elettronica per le loro elevate capacità di stoccaggio dell’energia elettrica rispetto alle dimensioni. Sono componenti passivi che immagazzinano energia nel campo elettrico tra una coppia di conduttori. La caratteristica distintiva dei condensatori elettrolitici è l’utilizzo di un elettrolita, che è un liquido o un gel contenente una grande quantità di ioni, per aumentare la capacità del dispositivo.
Struttura e funzionamento
La struttura di base di un condensatore elettrolitico include due elettrodi: l’anodo, che è rivestito da un sottile strato di ossido metallico che funge da dielettrico, e il catodo, che è in contatto con l’elettrolita. La capacità di un condensatore è proporzionale all’area della superficie degli elettrodi e inversamente proporzionale alla distanza tra di essi. Grazie all’uso dell’elettrolita, i condensatori elettrolitici possono raggiungere capacità molto più elevate in un volume ridotto rispetto ad altri tipi di condensatori.
Tipologie e applicazioni
Esistono due tipi principali di condensatori elettrolitici: alluminio e tantalio. Quelli in alluminio sono più comuni e meno costosi, ma quelli in tantalio offrono migliori prestazioni in termini di stabilità e affidabilità, benché siano più costosi. Questi condensatori trovano impiego in una vasta gamma di applicazioni elettroniche, tra cui alimentatori, circuiti di filtraggio in sistemi audio, e nella stabilizzazione delle tensioni nei circuiti integrati.
Considerazioni importanti
Quando si utilizzano i condensatori elettrolitici, è fondamentale prestare attenzione all’orientamento della polarità, poiché sono dispositivi polarizzati. Un’inversione di polarità può causare danni al condensatore e al circuito. Inoltre, la loro efficienza può variare in base alla temperatura e alla frequenza di operazione, fattori che devono essere considerati nella progettazione dei circuiti.
La capacità di un condensatore elettrolitico è comunemente espressa in microfarad (μF) e può variare significativamente, con valori che possono raggiungere anche decine di migliaia di μF. La formula per calcolare la capacità di un condensatore è C = εrε0A/d, dove εr è la costante dielettrica del materiale, ε0 è la permittività del vuoto, A è l’area della superficie dell’elettrodo, e d è la distanza tra gli elettrodi.
Manutenzione e affidabilità
La durata e l’affidabilità dei condensatori elettrolitici sono influenzate da diversi fattori, tra cui la temperatura di esercizio e il regime di tensione applicato. Condizioni di stress termico o sovratensioni possono accelerare il deterioramento dell’elettrolita e del dielettrico, riducendo la vita utile del condensatore. Per massimizzare la durata, è essenziale operare entro i limiti specificati dal produttore e considerare adeguati margini di sicurezza.
Problemi comuni e soluzioni
Uno dei problemi più comuni associati ai condensatori elettrolitici è il “gonfiamento”, causato dall’accumulo di gas all’interno del condensatore a seguito del deterioramento dell’elettrolita. Questo fenomeno può portare a perdite di elettrolita o, nei casi più gravi, alla rottura del condensatore. È importante ispezionare regolarmente i condensatori e sostituire quelli gonfi o danneggiati per prevenire guasti nel circuito. Inoltre, l’avanzamento tecnologico ha portato allo sviluppo di condensatori elettrolitici con materiali più stabili e design migliorati per aumentarne l’affidabilità e la vita utile.
Considerazioni ecologiche
La disposizione dei condensatori elettrolitici richiede attenzione a causa della presenza di sostanze chimiche e metalli pesanti che possono essere dannosi per l’ambiente. È importante seguire le direttive locali per lo smaltimento dei rifiuti elettronici e riciclare i componenti ove possibile. Alcuni produttori stanno sviluppando condensatori elettrolitici più ecologici, utilizzando materiali meno nocivi e promuovendo pratiche di riciclaggio efficienti.
Conclusione
I condensatori elettrolitici sono componenti essenziali in molti circuiti elettronici, offrendo elevata capacità di stoccaggio dell’energia in formati compatti. La loro scelta e utilizzo richiedono una comprensione delle caratteristiche tecniche, delle limitazioni operative e delle implicazioni ambientali. Nonostante alcune sfide legate alla durata e all’affidabilità, i miglioramenti continui nella tecnologia dei materiali e nel design dei condensatori elettrolitici assicurano che rimangano una soluzione efficace e affidabile per una vasta gamma di applicazioni elettroniche. Adottando pratiche di manutenzione adeguate e considerazioni ecologiche, è possibile massimizzare i benefici di questi componenti vitali, contribuendo al contempo alla sostenibilità ambientale.
