Cos’è un Condensatore Ceramico?
I condensatori ceramici sono componenti elettronici passivi utilizzati per immagazzinare energia elettrica nel campo elettrostatico. Sono formati da due strati conduttivi separati da un materiale dielettrico ceramico. Questi dispositivi sono largamente impiegati in una vasta gamma di applicazioni elettroniche, dalla filtrazione del rumore elettrico al bypass di tensione, fino alla temporizzazione e all’accoppiamento di segnali.
Vantaggi dei Condensatori Ceramici
- Stabilità: Offrono una grande stabilità e affidabilità nel tempo e alle variazioni di temperatura.
- Dimensioni Ridotte: Grazie alla loro elevata costante dielettrica, possono essere realizzati in dimensioni molto ridotte, ideali per dispositivi elettronici portatili.
- Bassa perdita: Presentano bassi valori di perdita dielettrica, il che li rende adatti per applicazioni ad alta frequenza.
Tipologie di Condensatori Ceramici

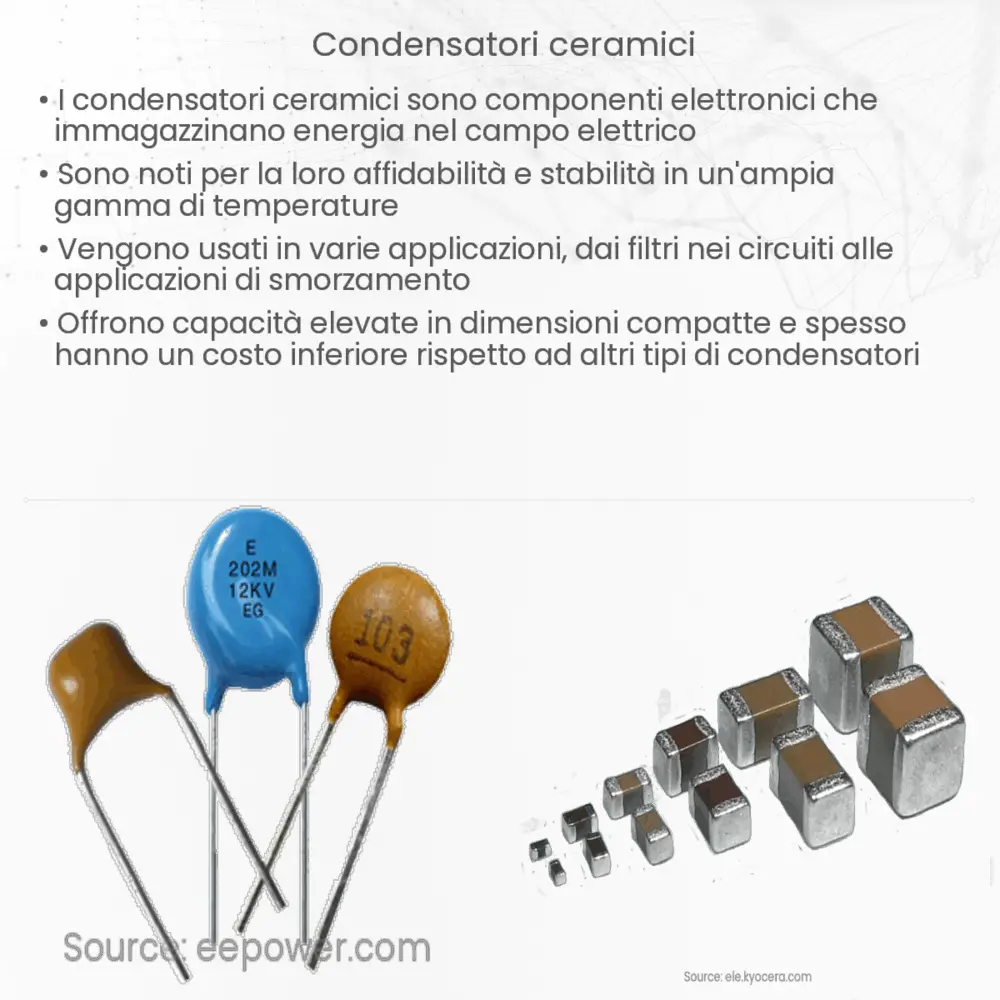

Esistono principalmente due tipi di condensatori ceramici: monolitici e a disco. I condensatori ceramici monolitici hanno una struttura compatta e sono costituiti da strati multipli di materiale ceramico e metallico, mentre quelli a disco presentano un singolo strato ceramico tra due elettrodi metallici. La scelta tra questi dipende dalle esigenze specifiche dell’applicazione, come capacità, tensione di esercizio e stabilità.
Funzionamento dei Condensatori Ceramici
Il funzionamento di un condensatore ceramico si basa sulla capacità del dielettrico di polarizzarsi quando viene applicata una tensione ai suoi elettrodi. La capacità di un condensatore è espressa dalla formula:
C = εrε0A/d
dove C è la capacità, εr è la costante dielettrica relativa del materiale, ε0 è la permittività del vuoto, A è l’area dell’elettrodo e d è la distanza tra gli elettrodi. Questa equazione evidenzia come la capacità sia influenzata dal tipo di materiale dielettrico utilizzato, dalla dimensione degli elettrodi e dalla distanza tra di loro.
Applicazioni dei Condensatori Ceramici
I condensatori ceramici trovano impiego in un’ampia varietà di applicazioni elettroniche. Sono essenziali nella realizzazione di circuiti di filtraggio, dove eliminano il rumore e stabilizzano la tensione di alimentazione. Inoltre, sono utilizzati nei circuiti di temporizzazione, dove, in combinazione con resistori, determinano intervalli di tempo in oscillatori e timer. Altre applicazioni includono il coupling e il decoupling in circuiti di segnale, dove migliorano la trasmissione del segnale e riducono l’interferenza tra parti diverse del circuito.
Selezione dei Condensatori Ceramici
La selezione del condensatore ceramico appropriato per un’applicazione specifica richiede la considerazione di vari fattori, tra cui la capacità, la tensione nominale, le dimensioni, la tolleranza, il coefficiente di temperatura e la stabilità. La capacità necessaria dipende dalla funzione del condensatore nel circuito, mentre la tensione nominale deve essere adeguata alla tensione massima prevista. Inoltre, è importante considerare le condizioni ambientali, come la temperatura e l’umidità, che possono influenzare le prestazioni del condensatore.
Manutenzione e Affidabilità
I condensatori ceramici sono noti per la loro alta affidabilità e lunga durata. Tuttavia, come tutti i componenti elettronici, sono soggetti a usura nel tempo. L’esposizione a elevate temperature, sovratensioni, o vibrazioni meccaniche può ridurre la loro vita utile. Una corretta manutenzione e la selezione attenta delle specifiche possono minimizzare questi rischi, assicurando che il condensatore mantenga le sue prestazioni nel tempo.
Conclusione
I condensatori ceramici sono componenti fondamentali nel mondo dell’elettronica, offrendo una combinazione unica di stabilità, efficienza e dimensioni ridotte. La loro versatilità li rende indispensabili in una vasta gamma di applicazioni, dalla semplice filtrazione del rumore a complessi circuiti di temporizzazione. Selezionare il condensatore giusto è cruciale per garantire la prestazione ottimale del circuito. Con una corretta comprensione delle loro caratteristiche e un’attenta considerazione delle condizioni di utilizzo, i condensatori ceramici possono fornire soluzioni efficaci per le sfide elettroniche più complesse.
