Scopri come i circuiti snubber proteggono i dispositivi elettronici da sovratensioni e correnti, migliorando affidabilità e prestazioni dei sistemi.
Che cosa sono i Circuiti Snubber?
Un circuito snubber è un componente elettronico utilizzato per controllare la tensione di picco e la corrente, limitando gli effetti dei transitori di tensione e corrente in circuiti elettrici ed elettronici. Questi dispositivi sono particolarmente utili in presenza di carichi induttivi, dove l’interruzione del flusso di corrente può generare sovratensioni dannose per i componenti elettronici sensibili. I circuiti snubber trovano applicazione in una vasta gamma di sistemi, dalla commutazione dei trasformatori ai dispositivi a semiconduttore come i tiristori e i transistor.
Tipologie di Circuiti Snubber
Esistono diverse tipologie di circuiti snubber, ognuna progettata per affrontare specifici problemi elettrici. Le due categorie principali sono:

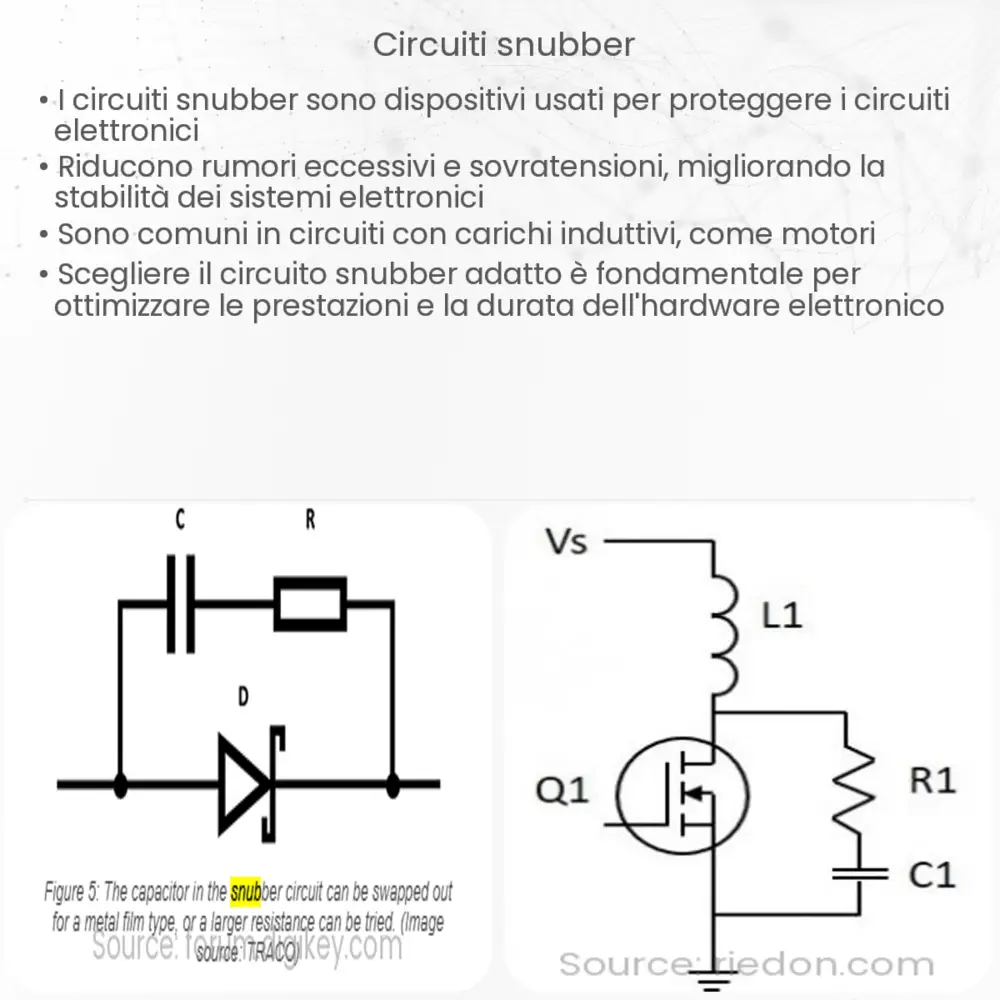

- Snubber resistivo-capacitivo (RC): Composto da un resistore e un condensatore in serie, questo tipo di snubber è utilizzato per assorbire l’energia di picco e ridurre i transitori di tensione, proteggendo i semiconduttori sensibili.
- Snubber diodi: Utilizza diodi per deviare la corrente indesiderata lontano dai componenti sensibili, proteggendoli da sovratensioni o correnti eccessive.
Principio di Funzionamento
Il principio alla base dei circuiti snubber è relativamente semplice. In un snubber RC, il condensatore si carica rapidamente per assorbire l’energia del transitorio, limitando così l’aumento di tensione attraverso il dispositivo protetto. Il resistore, d’altra parte, serve a limitare la corrente di carica del condensatore e a dissipare l’energia accumulata sotto forma di calore. Insieme, questi componenti rallentano la variazione di tensione e corrente, riducendo i rischi di danneggiamento dei componenti elettronici.
Nei circuiti snubber diodi, il diodo conduce quando la tensione attraverso il dispositivo protetto supera un certo livello, deviando la corrente e impedendo così che raggiunga livelli pericolosi. Questo tipo di snubber è spesso utilizzato in parallelo con altri dispositivi di protezione, offrendo una salvaguardia aggiuntiva contro sovratensioni improvvise.
Applicazioni dei Circuiti Snubber
Le applicazioni dei circuiti snubber sono molteplici e si estendono attraverso vari settori dell’elettronica e dell’elettrotecnica. Alcuni degli utilizzi più comuni includono:
- Protezione di dispositivi a semiconduttore in convertitori di potenza, come inverter e rettificatori.
- Limitazione delle sovratensioni in circuiti di alimentazione, specialmente quelli che controllano motori elettrici o trasformatori.
- Miglioramento delle prestazioni di commutazione nei circuiti a stato solido, riducendo il tempo di commutazione e minimizzando le emissioni di rumore elettrico.
Selezione e Dimensionamento di un Circuito Snubber
La selezione e il dimensionamento corretti di un circuito snubber sono cruciali per la sua efficacia. È importante considerare la massima tensione di picco prevista, la corrente di carico e la frequenza di commutazione del circuito. Il valore del condensatore deve essere tale da assorbire l’energia di picco senza superare la sua tensione nominale, mentre il resistore deve essere dimensionato per dissipare l’energia accumulata nel condensatore senza surriscaldarsi.
La scelta del tipo di snubber dipende dalle specifiche esigenze del circuito. Un’analisi dettagliata delle caratteristiche di transitorio e dei componenti coinvolti è essenziale per determinare la soluzione più adatta.
Conclusioni
I circuiti snubber giocano un ruolo fondamentale nella protezione dei dispositivi elettronici da danni dovuti a sovratensioni e transitori di corrente. Attraverso l’uso di snubber RC o diodi, è possibile migliorare significativamente la affidabilità e la durata dei componenti elettronici, specialmente in applicazioni ad alta potenza o in ambienti con elevati livelli di disturbo elettrico. La corretta selezione e il dimensionamento di questi circuiti sono essenziali per massimizzare la loro efficacia, richiedendo una comprensione approfondita dei principi di funzionamento e delle caratteristiche del sistema in cui sono implementati. In definitiva, l’impiego di circuiti snubber rappresenta una strategia efficace per ottimizzare le prestazioni dei sistemi elettronici e garantire la loro sicurezza operativa.
