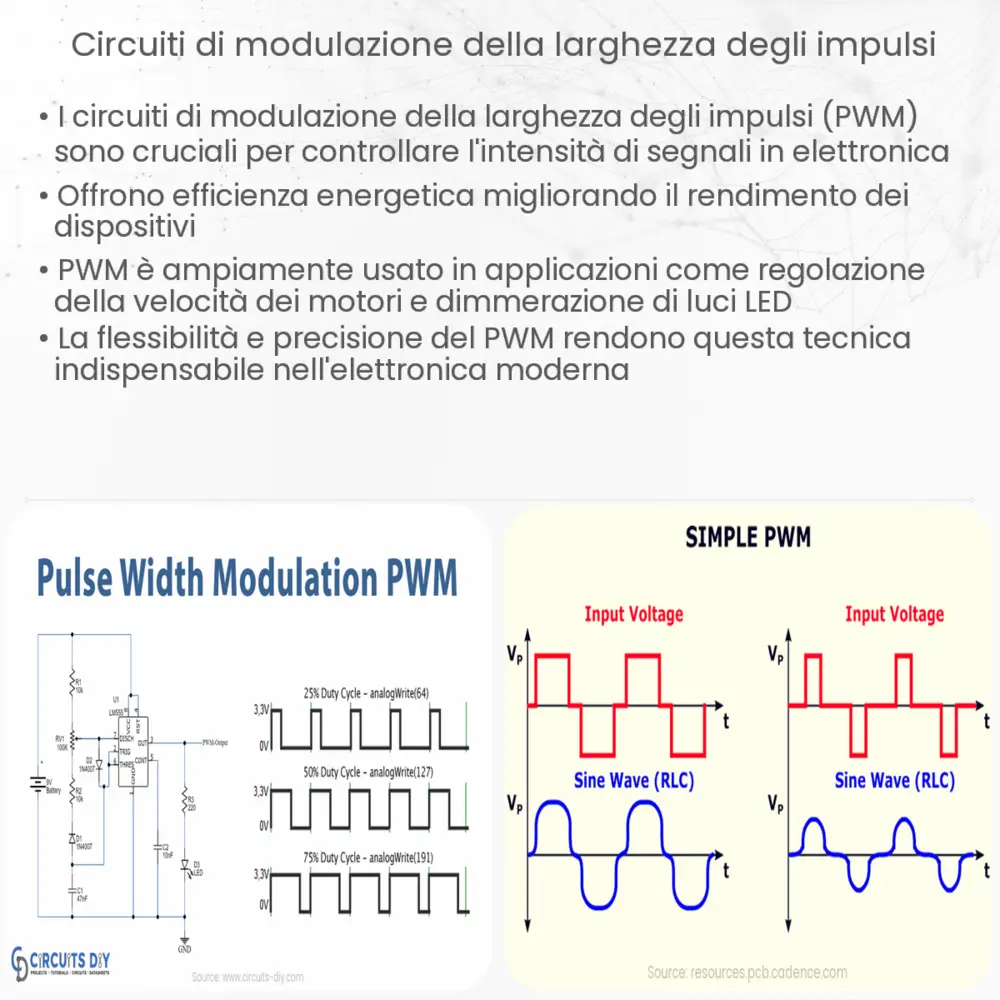

Che cosa sono i Circuiti di Modulazione della Larghezza degli Impulsi (PWM)
La Modulazione della Larghezza degli Impulsi (PWM) è una tecnica versatile utilizzata nel controllo di dispositivi elettronici. Questo metodo regola la quantità di potenza fornita a un dispositivo variando la larghezza degli impulsi di un segnale digitale. In essenza, la PWM consente di simulare un segnale analogico tramite un processo di accensione e spegnimento rapido del segnale digitale.
Principio di Funzionamento
Il principio fondamentale della PWM si basa sulla variazione del rapporto tra il tempo in cui il segnale è alto (on) e il tempo in cui è basso (off) durante un ciclo completo. Questo rapporto è noto come “duty cycle” e viene espresso in percentuale. Per esempio, un duty cycle del 50% significa che il segnale è alto per metà del tempo e basso per l’altra metà. Modificando il duty cycle, è possibile controllare l’energia o la potenza media fornita al carico.
Applicazioni della PWM
La tecnica PWM trova impiego in una vasta gamma di applicazioni elettroniche. Alcuni esempi includono:
- Controllo dei motori: La PWM è ampiamente utilizzata per regolare la velocità dei motori elettrici. Variando il duty cycle, si può controllare la velocità del motore senza perdite significative di potenza.
- Alimentatori e convertitori DC-DC: Nell’elettronica di potenza, la PWM è impiegata per controllare l’uscita di tensione e corrente degli alimentatori switching.
- Illuminazione a LED: La PWM consente di regolare l’intensità luminosa dei LED senza alterarne il colore.
Vantaggi della Modulazione PWM
I circuiti PWM offrono diversi vantaggi rispetto ad altri metodi di controllo, tra cui:
- Efficienza energetica: Poiché il controllo si ottiene variando la larghezza degli impulsi piuttosto che attraverso una resistenza, le perdite di potenza sono ridotte, rendendo il sistema più efficiente.
- Precisione e versatilità: La tecnica PWM permette un controllo preciso dell’energia fornita al dispositivo, adattandosi a diverse esigenze applicative.
- Semplicità di implementazione: I circuiti PWM possono essere realizzati con componenti semplici e sono facilmente integrabili con sistemi di controllo digitale.
Implementazione e Considerazioni Tecniche
La realizzazione di un circuito PWM può essere effettuata tramite microcontrollori, circuiti integrati dedicati o persino con componenti discreti come transistor e timer. La scelta dipende dalle specifiche dell’applicazione, dalla frequenza richiesta e dalla precisione desiderata. Importante è la progettazione di un adeguato sistema di filtraggio per eliminare le armoniche generate dal processo di commutazione.
Inoltre, è essenziale tenere in considerazione aspetti quali la frequenza del segnale PWM, che influisce sulla fluidità del controllo e sulla presenza di eventuali rumori o vibrazioni, in particolare nei motori. Una frequenza più alta può ridurre queste problematiche, ma richiede circuiti più complessi e componenti di qualità superiore.
Limitazioni della PWM
Nonostante i numerosi vantaggi, la tecnica PWM presenta alcune limitazioni. La commutazione frequente del segnale può generare disturbi elettromagnetici (EMI), che necessitano di adeguate misure di schermatura e filtraggio. Inoltre, il controllo preciso del duty cycle in applicazioni ad alta frequenza richiede circuiti di controllo sofisticati e costosi.
Conclusione
La modulazione della larghezza degli impulsi rappresenta una soluzione efficace e versatile nel campo dell’elettronica. Che si tratti di controllare la velocità di un motore, regolare l’intensità di una luce LED o gestire l’uscita di un alimentatore, la PWM offre una combinazione unica di efficienza, precisione e flessibilità. La sua capacità di simulare un segnale analogico utilizzando la tecnologia digitale la rende particolarmente adatta all’era moderna, dove la digitalizzazione è onnipresente. Tuttavia, le sfide legate all’EMI e alla necessità di circuiti complessi per applicazioni ad alta frequenza richiedono un’attenta considerazione nella progettazione. Nonostante queste sfide, la PWM rimane un pilastro fondamentale nell’ingegneria elettronica, con applicazioni che si estendono in numerosi settori industriali e di consumo.
