Scopri le caratteristiche, il funzionamento e le applicazioni dell’antenna Yagi-Uda, una soluzione efficace per trasmissioni direzionali ad alto guadagno.
Introduzione all’Antenna Yagi-Uda
L’antenna Yagi-Uda, comunemente conosciuta come antenna Yagi, è un tipo di antenna direzionale utilizzata per le comunicazioni radio e per le trasmissioni televisive. Questa antenna prende il nome dai suoi inventori, gli ingegneri giapponesi Hidetsugu Yagi e Shintaro Uda, che la svilupparono negli anni ’20. Grazie alla sua capacità di focalizzare le onde radio in una direzione specifica, l’antenna Yagi-Uda offre un guadagno significativo rispetto alle antenne omnidirezionali, rendendola una scelta popolare per una vasta gamma di applicazioni.
Componenti e Funzionamento

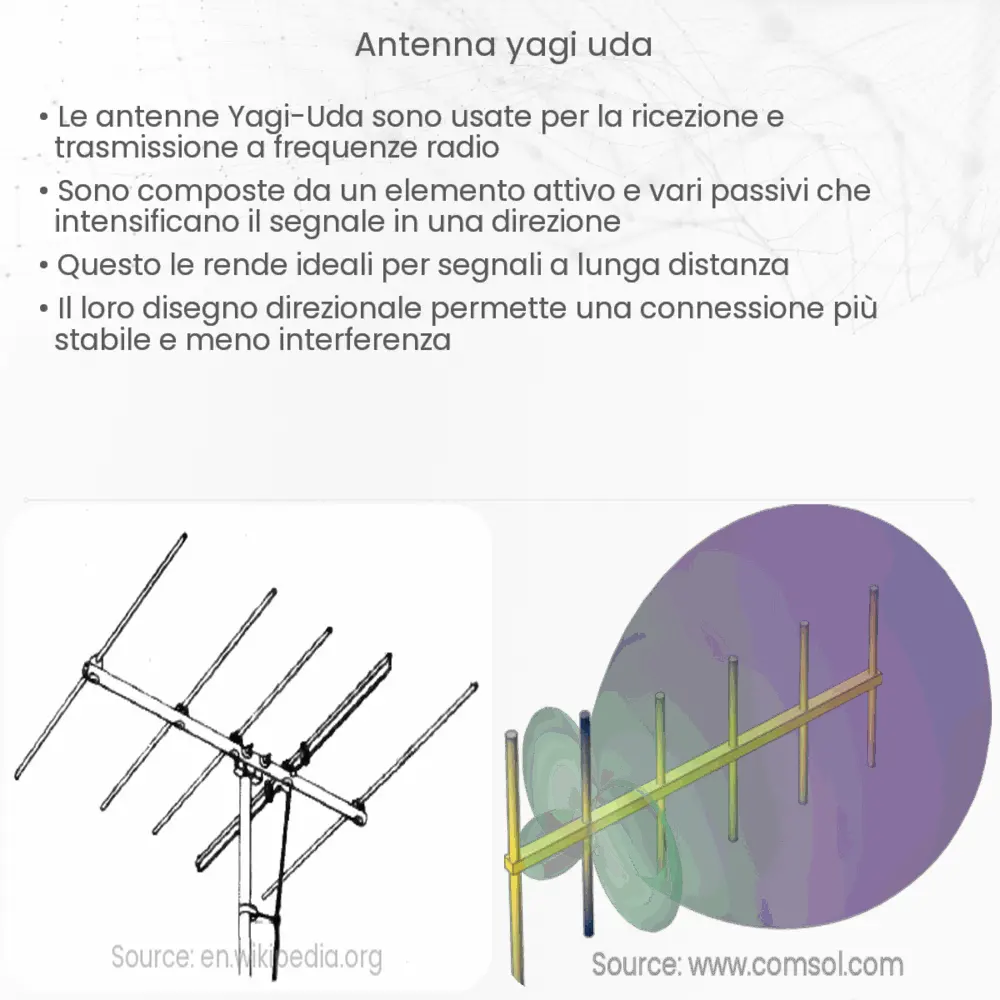

Un’antenna Yagi-Uda è composta da tre tipi principali di elementi: un riflettore, uno o più direttori e un elemento attivo chiamato “dipolo”. Il riflettore è posizionato dietro il dipolo e serve a riflettere le onde radio verso il dipolo, aumentando così l’efficienza dell’antenna. I direttori, posti davanti al dipolo, servono a concentrare ulteriormente le onde radio in avanti. La combinazione di questi elementi crea un modello di radiazione direzionale, che permette all’antenna di trasmettere o ricevere segnali con maggiore efficacia in una specifica direzione.
Principio di Funzionamento
Il principio di funzionamento dell’antenna Yagi-Uda si basa sulla creazione di un’interferenza costruttiva tra le onde radio emesse dai vari elementi. Quando un segnale radio viene trasmesso attraverso il dipolo, le onde si propagano lungo l’antenna. Il riflettore e i direttori, grazie alle loro posizioni strategiche, influenzano le fasi delle onde radio, creando un pattern di interferenza che concentra l’energia in una direzione preferenziale. Questo meccanismo aumenta il guadagno dell’antenna e riduce le interferenze provenienti da direzioni non desiderate.
La dimensione e la distanza tra gli elementi dell’antenna Yagi-Uda sono critiche per il suo funzionamento ottimale. Queste vengono calcolate in base alla lunghezza d’onda del segnale che l’antenna è progettata per ricevere o trasmettere. Tipicamente, il riflettore ha una lunghezza maggiore del dipolo di circa 5% e i direttori sono leggermente più corti, con la distanza tra gli elementi che varia in funzione della frequenza di operazione e del guadagno desiderato.
Applicazioni dell’Antenna Yagi-Uda
Le antenne Yagi-Uda trovano applicazione in diversi campi grazie alla loro elevata direzionalità e al guadagno. Sono ampiamente utilizzate nelle comunicazioni wireless, inclusi i collegamenti punto-punto per le reti cellulari, nelle applicazioni militari per la comunicazione a lungo raggio, e nella radiodiffusione televisiva per migliorare la ricezione del segnale. Inoltre, sono popolari tra gli amatori di radio per le comunicazioni in banda HF (High Frequency), VHF (Very High Frequency) e UHF (Ultra High Frequency).
Vantaggi e Svantaggi
I principali vantaggi dell’antenna Yagi-Uda includono il suo elevato guadagno, la sua capacità di focalizzare il segnale in una direzione specifica riducendo le interferenze, e la relativa semplicità di costruzione e installazione. Tuttavia, presenta anche alcuni svantaggi, come la larghezza di banda relativamente stretta, che limita il suo utilizzo a frequenze specifiche, e una certa complessità nella configurazione ottimale degli elementi per massimizzare il guadagno e la direzionalità.
Conclusioni
L’antenna Yagi-Uda rappresenta una soluzione efficace per molteplici applicazioni che richiedono trasmissioni direzionali. Sebbene sia stata sviluppata quasi un secolo fa, la sua rilevanza rimane intatta nel panorama delle comunicazioni moderne grazie alla sua efficienza, al guadagno elevato e alla capacità di operare in diverse bande di frequenza. La progettazione e l’ottimizzazione di un’antenna Yagi-Uda richiedono una comprensione approfondita delle sue caratteristiche e dei principi di funzionamento, ma il risultato finale è un’antenna potente e direzionale che può migliorare significativamente la qualità delle comunicazioni radio. Nonostante i suoi svantaggi, quali la banda stretta e la necessità di un orientamento preciso, l’antenna Yagi-Uda continua a essere una scelta popolare per gli utenti che necessitano di una soluzione affidabile e ad alta prestazione per le loro esigenze di comunicazione.
