Cos’è l’Analizzatore di Impedenza Kelvin a 4 Fil
L’analizzatore di impedenza Kelvin a 4 fili è un dispositivo di misura elettrico utilizzato per determinare la resistenza e l’impedenza di materiali e componenti elettrici con estrema precisione. Questa tecnica, nota anche come metodo Kelvin, è particolarmente utile per misurazioni di resistenza molto basse, dove le misurazioni standard possono essere significativamente influenzate dalla resistenza dei cavi di misura.
Principio di Funzionamento

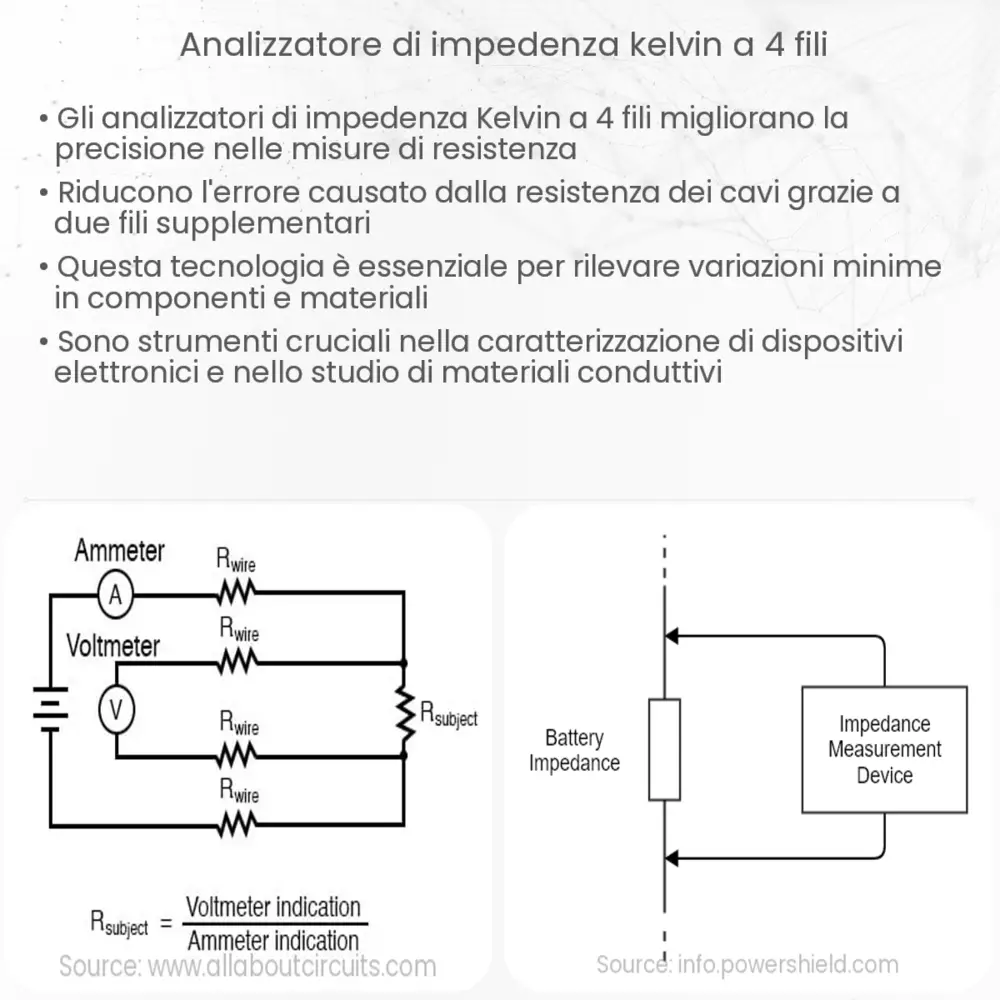

Il principio di base dell’analizzatore Kelvin a 4 fili si basa sull’utilizzo di due coppie di fili: una coppia per iniettare corrente nel campione e l’altra per misurare la tensione che ne risulta. Questo metodo riduce l’errore di misura causato dalla resistenza dei cavi, consentendo una stima molto precisa della resistenza del campione.
- Corrente di Alimentazione: Due dei quattro fili sono utilizzati per applicare una corrente nota attraverso il campione. Questo assicura che la corrente fluisca attraverso il materiale o il componente da testare.
- Misurazione della Tensione: Gli altri due fili sono collegati al campione in punti molto vicini a quelli di iniezione della corrente. Questi fili sono utilizzati per misurare la tensione caduta sul campione, riducendo l’effetto della resistenza dei fili sulla misurazione.
Applicazioni
L’analizzatore Kelvin a 4 fili è ampiamente utilizzato in diversi campi, inclusi:
- Industria Elettronica: per la misurazione di resistenze molto basse in componenti come resistori, connettori, e tracce di circuiti stampati.
- Ricerca sui Materiali: per studiare le proprietà di resistenza di nuovi materiali conduttivi o semiconduttivi.
- Controllo di Qualità: per assicurare che i componenti elettrici rispettino le specifiche di resistenza durante la produzione.
Attraverso l’uso di questo metodo, è possibile ottenere misurazioni di alta precisione, essenziali per garantire la qualità e l’affidabilità dei componenti elettrici in numerosi settori industriali.
Caratteristiche Tecniche e Vantaggi
Un punto di forza dell’analizzatore di impedenza Kelvin a 4 fili è la sua capacità di misurare resistenze molto basse, spesso nell’ordine di microohm. Questo rende il dispositivo estremamente sensibile e preciso, caratteristiche essenziali in molte applicazioni industriali e di ricerca. Inoltre, la sua progettazione riduce notevolmente l’effetto di errori legati alla resistenza dei cavi di collegamento, un problema comune nelle configurazioni di misurazione a due fili.
Considerazioni sull’Utilizzo
Per utilizzare efficacemente l’analizzatore Kelvin, è importante seguire alcune linee guida:
- Selezione di Cavi: È cruciale usare cavi di qualità adeguata per ridurre al minimo le interferenze e la resistenza aggiuntiva.
- Collegamento Preciso: I fili di misura devono essere collegati correttamente al campione per evitare errori di misurazione.
- Condizioni Ambientali: La temperatura e altre condizioni ambientali possono influenzare le misurazioni. È importante effettuare le misure in un ambiente controllato quando possibile.
Limitazioni
Nonostante i suoi numerosi vantaggi, l’analizzatore di impedenza Kelvin a 4 fili ha alcune limitazioni. Ad esempio, non è ideale per misurare resistenze molto elevate o per applicazioni dove le dimensioni del campione sono un fattore limitante. Inoltre, la precisione del dispositivo può essere influenzata da errori operativi o dalla qualità dei materiali di collegamento.
Conclusione
In conclusione, l’analizzatore di impedenza Kelvin a 4 fili è uno strumento fondamentale nell’ambito delle misurazioni elettriche ad alta precisione. La sua capacità di misurare resistenze estremamente basse con un elevato grado di accuratezza lo rende indispensabile in diversi settori, dalla ricerca scientifica alla produzione industriale. Sebbene ci siano alcune limitazioni e considerazioni operative da tenere a mente, i vantaggi offerti da questo strumento superano di gran lunga le sue restrizioni, rendendolo uno strumento prezioso per ingegneri e ricercatori.
