Scopri il funzionamento, i tipi e le applicazioni degli accoppiatori direzionali, componenti chiave nei sistemi di telecomunicazione moderni.

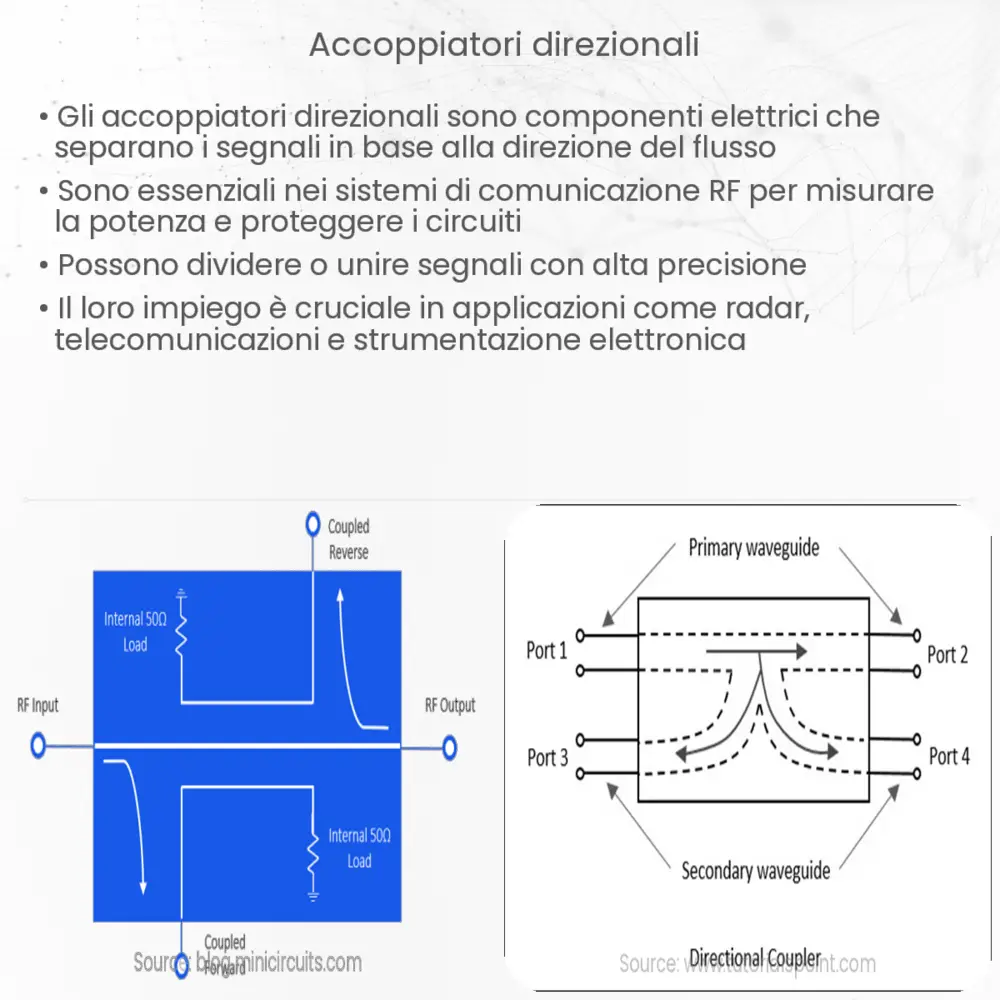

Cosa sono gli accoppiatori direzionali?
Gli accoppiatori direzionali sono componenti passivi utilizzati nei sistemi di telecomunicazione per dirigere una specifica porzione di segnale in una direzione preferenziale. Questi dispositivi trovano impiego in una vasta gamma di applicazioni, dalla misurazione della potenza del segnale alla distribuzione equilibrata del segnale in reti complesse. La loro capacità di discriminare la direzione del flusso di potenza li rende strumenti indispensabili per l’integrità e l’efficienza dei sistemi di comunicazione.
Principio di funzionamento
Il funzionamento degli accoppiatori direzionali si basa sul principio di interferenza costruttiva e distruttiva. Utilizzano linee di trasmissione accoppiate o componenti a microstriscia per suddividere la potenza del segnale in maniera controllata. Un parametro chiave di questi dispositivi è il loro “accoppiamento”, che indica la frazione di potenza del segnale che viene deviata dalla linea principale alla linea accoppiata. L’efficienza di un accoppiatore direzionale è spesso misurata in termini di isolamento, direttività e perdita di inserzione.
- Isolamento: Misura la capacità dell’accoppiatore di prevenire il ritorno del segnale dalla porta accoppiata alla porta di ingresso.
- Direttività: Indica l’efficacia con cui il dispositivo distingue tra i segnali in avanti e quelli di ritorno.
- Perdita di inserzione: Rappresenta la perdita di potenza del segnale che avviene quando attraversa l’accoppiatore dalla porta di ingresso alla porta di uscita.
Un esempio comune di applicazione degli accoppiatori direzionali è nella misura delle caratteristiche di potenza dei segnali RF (Radio Frequenza), dove è fondamentale distinguere tra le potenze in avanti e quelle riflettute per ottimizzare le prestazioni del sistema. Inoltre, sono impiegati nei dispositivi di protezione, dove possono deviare segnali indesiderati o pericolosi lontano dai componenti sensibili.
Tipi di accoppiatori direzionali
Esistono vari tipi di accoppiatori direzionali, ciascuno con specifiche caratteristiche e applicazioni. Gli accoppiatori a microstriscia, per esempio, sono apprezzati per le loro dimensioni compatte e sono spesso utilizzati in circuiti stampati. Gli accoppiatori in guida d’onda, d’altra parte, sono adatti per applicazioni ad alta potenza e frequenze elevate. La scelta del tipo di accoppiatore dipende dalla specifica applicazione, dalla gamma di frequenze di lavoro e dalle prestazioni richieste.
Parametri importanti nella scelta di un accoppiatore direzionale
Per scegliere l’accoppiatore direzionale adatto alle proprie esigenze, è fondamentale considerare alcuni parametri critici. La banda di frequenza di funzionamento è uno degli aspetti principali, poiché determina la gamma di frequenze entro cui l’accoppiatore può operare efficacemente. Inoltre, il livello di potenza che l’accoppiatore deve sopportare senza degradare le sue prestazioni è un altro fattore chiave. La direttività e l’isolamento sono parametri che influenzano direttamente la qualità del segnale e l’efficienza del sistema in cui l’accoppiatore è inserito.
Altri fattori da considerare includono la perdita di inserzione, che dovrebbe essere minimizzata per ridurre l’attenuazione del segnale, e il VSWR (Voltage Standing Wave Ratio), che indica l’adattamento dell’impedenza tra l’accoppiatore e il sistema a cui è collegato. Un basso VSWR è preferibile per minimizzare le riflessioni del segnale e ottimizzare la trasmissione dell’energia.
Applicazioni avanzate degli accoppiatori direzionali
Gli accoppiatori direzionali trovano applicazione in contesti avanzati, come nei sistemi di antenne array per il beamforming, dove la capacità di gestire specificamente la direzione del segnale è cruciale per il direzionamento del fascio e la ricezione ottimale. Sono inoltre utili negli amplificatori di potenza, per il monitoraggio della potenza in uscita e la protezione da sovraccarichi, e nei sistemi di comunicazione satellitare, dove la precisione nella gestione del segnale è fondamentale.
Conclusione
Gli accoppiatori direzionali sono componenti essenziali nell’architettura dei moderni sistemi di telecomunicazione, offrendo soluzioni versatili per la gestione e la distribuzione del segnale. La loro capacità di dirigere la potenza del segnale in modo specifico li rende indispensabili in una vasta gamma di applicazioni, dalla misurazione delle prestazioni del segnale alla protezione dei circuiti. Scegliere l’accoppiatore direzionale giusto richiede un’attenta valutazione dei parametri di funzionamento e delle specifiche tecniche, al fine di garantire le migliori prestazioni possibili all’interno del sistema. Con l’evolversi della tecnologia e l’aumentare delle esigenze di comunicazione, l’importanza degli accoppiatori direzionali è destinata a crescere, sottolineando il loro ruolo critico nell’ingegneria delle telecomunicazioni.
