Apa Itu Hubung Singkat?

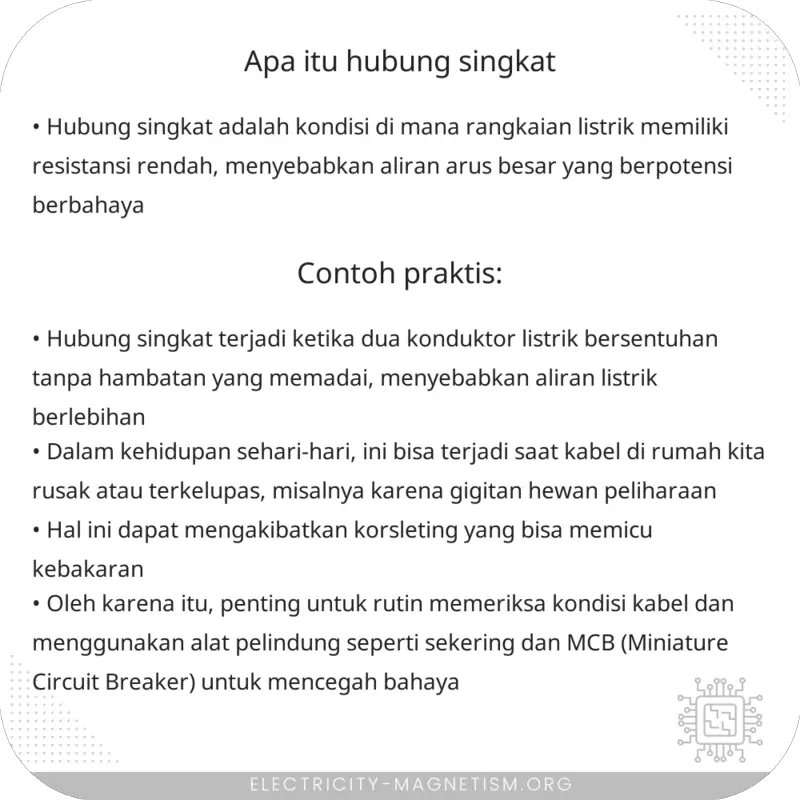

Hubung singkat adalah kondisi di mana rangkaian listrik memiliki resistansi rendah, menyebabkan aliran arus besar yang berpotensi berbahaya.

Apa Itu Hubung Singkat?

Hubung singkat adalah kondisi di mana arus listrik mengalir melalui jalur yang tidak diinginkan dengan hambatan yang sangat rendah, biasanya disebabkan oleh kegagalan isolasi atau kerusakan komponen listrik lainnya. Ini adalah salah satu penyebab utama kebakaran listrik dan kerusakan peralatan elektronik.

Untuk memahami lebih lanjut mengenai hubung singkat, kita perlu memahami beberapa konsep dasar dari elektromagnetisme dan sirkuit listrik.

Konsep Dasar

• Arus Listrik (I) – Aliran muatan listrik yang bergerak melalui penghantar. Diukur dalam satuan Ampere (A).
• Tegangan (V) – Potensial listrik antara dua titik dalam sirkuit. Diukur dalam Volt (V).
• Hambatan (R) – Penghambatan aliran arus listrik dalam penghantar. Diukur dalam Ohm (Ω).

Bagaimana Hubung Singkat Terjadi?

Hubung singkat terjadi ketika ada jalur alternatif dengan resistansi yang sangat rendah dibandingkan dengan jalur sirkuit yang seharusnya. Dalam kondisi normal, arus listrik mengalir melalui rangkaian dengan sesuai desainnya. Namun, bila ada jalur dengan lebih rendahnya hambatan, arus akan memilih jalur tersebut karena arus selalu mengalir melalui jalur dengan resistansi yang paling rendah.

Bayangkan sebuah sirkuit dengan hambatan R₁ dan R₂ yang terhubung dalam rangkaian seri. Jika ada hubung singkat (jalur dengan hambatan yang sangat rendah atau bahkan nol) yang paralel dengan salah satu hambatan, arus akan menghindari hambatan itu dan lewat melalui jalur dengan hambatan lebih rendah. Ini bisa mengakibatkan arus yang sangat besar mengalir melalui rangkaian, jauh lebih besar dari yang dirancang untuk diterima.

Contoh Sederhana

Misalkan kita memiliki sirkuit sederhana dengan sumber tegangan V dan dua hambatan R₁ dan R₂ yang terhubung dalam seri. Arus yang mengalir dalam rangkaian ini bisa dihitung dengan Hukum Ohm:

Hukum Ohm: I = \(\frac{V}{R_1 + R_2}\)

Sekarang bayangkan jika terjadi hubung singkat pada R₂. Karena resistansi hubung singkat sangat rendah (mendekati nol), arus total dalam rangkaian meningkat secara signifikan. Persamaannya berubah menjadi:

I = \(\frac{V}{R_1 + 0}\)

Ini dapat menyebabkan kerusakan serius pada sumber tegangan dan hambatan R₁, serta dapat memicu kebakaran atau kerusakan lainnya.

Pencegahan Hubung Singkat

1. Pemeriksaan Rutin: Lakukan inspeksi rutin pada instalasi listrik dan peralatan elektronik untuk memastikan tidak ada isolasi yang rusak atau komponen yang aus.
2. Gunakan Sekring dan Pemutus Arus: Pasang sekring atau pemutus arus yang akan memutus aliran listrik saat mendeteksi arus yang berlebihan.
3. Desain yang Baik: Pastikan rangkaian dan perangkat elektronik dirancang dengan baik dan memenuhi standar keselamatan listrik.

Dengan memahami apa itu hubung singkat dan bagaimana cara mencegahnya, kita dapat meningkatkan keselamatan dalam penggunaan peralatan listrik dan mencegah kerusakan yang disebabkan oleh arus berlebih.
