Qu’est-ce qu’un Transistor Unijonction Programmable (PUT) ?
Le Transistor Unijonction Programmable (PUT) est un type de transistor qui fonctionne de manière similaire à un transistor unijonction (UJT) mais avec une flexibilité accrue. Contrairement à l’UJT classique, le PUT permet à l’utilisateur de définir les paramètres de fonctionnement du transistor, offrant ainsi une plus grande adaptabilité pour diverses applications électroniques.
Structure et Fonctionnement du PUT

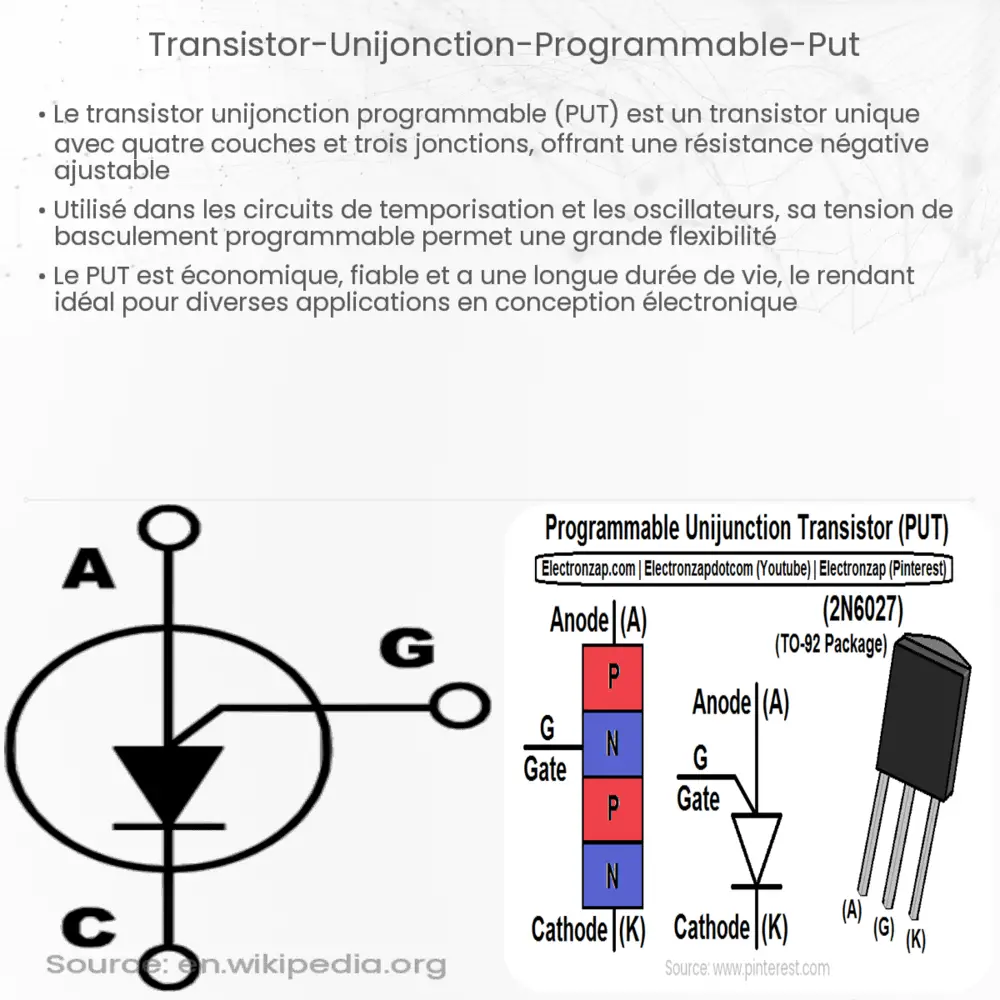

Le PUT est composé de trois couches de semi-conducteurs, typiquement du silicium, formant deux jonctions p-n. Il a trois bornes : l’anode, la cathode et la porte. La particularité du PUT est sa capacité à ajuster le point de déclenchement de l’anode en modifiant la tension appliquée à la porte. Cela permet de contrôler précisément le moment où le transistor s’active et passe d’un état non-conducteur à un état conducteur.
Applications du PUT
Le PUT est fréquemment utilisé dans la conception de circuits de temporisation, de générateurs d’impulsions, et de circuits de déclenchement. Sa capacité à être programmé le rend particulièrement utile dans les applications nécessitant un contrôle précis de la temporisation ou de la fréquence des impulsions.
Avantages du PUT par rapport à l’UJT
Comparé à l’UJT, le PUT offre plusieurs avantages significatifs. La possibilité de programmer le point de déclenchement permet une plus grande flexibilité et précision dans la conception de circuits. De plus, le PUT a généralement une meilleure stabilité en température et une gamme de fonctionnement plus large, ce qui le rend plus adapté pour des applications variées.
Caractéristiques électriques du PUT
Les caractéristiques électriques d’un PUT, comme la tension de déclenchement et le courant maximum, sont des paramètres clés pour les concepteurs de circuits. En ajustant la tension appliquée à la porte, on peut moduler ces caractéristiques pour répondre aux exigences spécifiques d’une application.
La suite de cet article explorera plus en détail les aspects techniques du PUT, y compris ses équations de fonctionnement et des exemples d’applications concrètes.
Équations de Fonctionnement du PUT
La fonction de base du PUT peut être décrite par des équations simples. La tension de déclenchement \( V_P \) est déterminée par la formule : \( V_P = V_G + \eta V_{BB} \), où \( V_G \) est la tension de porte, \( V_{BB} \) est la tension entre l’anode et la cathode, et \( \eta \) est un coefficient intrinsèque du PUT. Cette relation montre comment la tension de porte influence directement la tension de déclenchement.
Exemples d’Applications Pratiques
En pratique, le PUT est souvent utilisé dans des circuits de contrôle de phase pour des moteurs AC, où la précision de la temporisation est cruciale. Il est également employé dans des systèmes d’alarme et de détection, où sa capacité à générer des impulsions précises est avantageuse.
Dimensionnement et Sélection du PUT
La sélection d’un PUT approprié pour une application spécifique nécessite de considérer plusieurs facteurs, tels que la tension de déclenchement, le courant maximum supporté, et la puissance dissipée. Il est également essentiel de prendre en compte l’environnement opérationnel, notamment la température et les conditions électriques, pour garantir la fiabilité du composant.
Limitations et Considérations
Bien que le PUT offre de nombreux avantages, il présente certaines limitations. Par exemple, il n’est pas idéal pour des applications nécessitant de très hauts courants ou des tensions très élevées. De plus, la précision du PUT peut être influencée par des variations de température et des instabilités dans l’alimentation électrique.
Conclusion
Le Transistor Unijonction Programmable (PUT) est un composant électronique polyvalent et efficace, particulièrement adapté aux applications nécessitant un contrôle précis des impulsions électriques. Sa capacité à être programmé offre une flexibilité significative dans la conception de circuits. Toutefois, il est important de bien comprendre ses caractéristiques et limitations pour en tirer le meilleur parti. En somme, le PUT est un outil précieux dans l’arsenal de tout concepteur de circuits électroniques, combinant flexibilité, précision et facilité d’utilisation.
