Découvrez le fonctionnement, les avantages et les applications des transformateurs de tension capacitifs, essentiels pour les réseaux électriques.
Qu’est-ce qu’un Transformateur de Tension Capacitif?
Les transformateurs de tension capacitifs (TVC) sont des dispositifs cruciaux dans le domaine de la distribution et de la transmission de l’électricité. Ils servent principalement à la mesure et à la protection des réseaux électriques haute tension. Leur fonctionnement repose sur le principe de la division capacitive de tension, permettant une conversion de tensions élevées en valeurs plus basses, facilement mesurables et manipulables par des instruments standard.
Principe de Fonctionnement

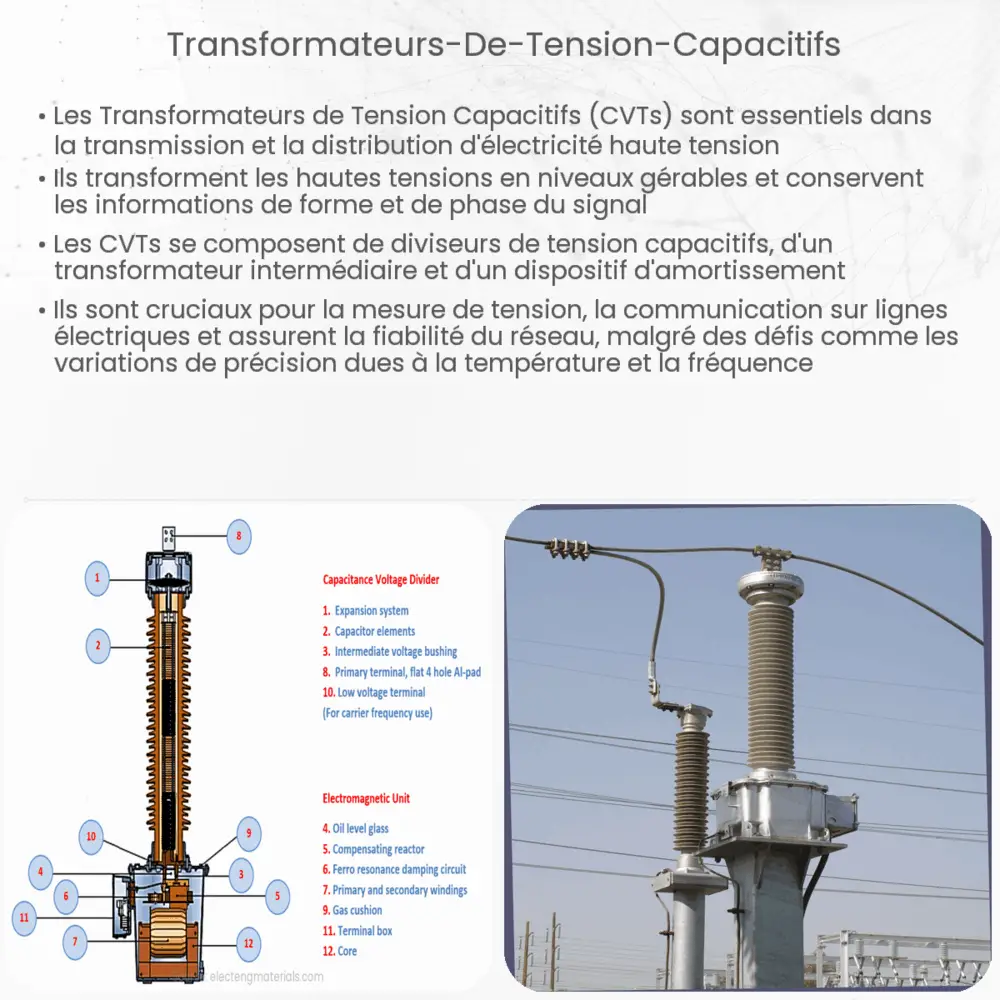

Un TVC est composé de deux éléments principaux : un diviseur capacitif et un transformateur électromagnétique. Le diviseur capacitif, constitué de deux ou plusieurs condensateurs en série, réduit la tension haute à un niveau intermédiaire. Cette tension est ensuite abaissée à une valeur encore plus basse, utilisable pour les mesures, par le transformateur électromagnétique. La relation de division de tension s’exprime généralement par la formule Vsortie = Ventrée * (C1 / (C1 + C2)), où C1 et C2 sont les capacités des condensateurs du diviseur.
Applications des TVC
Les TVC trouvent leur utilité dans diverses applications. Leur rôle principal est de fournir une tension proportionnelle et isolée de la haute tension du réseau, pour les besoins de mesure et de protection. Ils alimentent également les équipements de comptage, de contrôle et de protection. De plus, ces transformateurs jouent un rôle essentiel dans la précision des mesures et la sécurité des systèmes électriques, en fournissant une isolation galvanique entre les circuits haute tension et les dispositifs de mesure.
Avantages des TVC
Comparés aux transformateurs de tension conventionnels, les TVC offrent plusieurs avantages. Ils sont plus légers, moins coûteux et nécessitent moins de maintenance. De plus, leur conception permet une meilleure isolation électrique et une plus grande sécurité pour les opérateurs. Ces caractéristiques les rendent particulièrement adaptés pour une utilisation dans les installations électriques de haute tension.
En résumé, les transformateurs de tension capacitifs sont des composants essentiels pour la gestion et la surveillance des réseaux électriques. Leur capacité à réduire les tensions élevées à des niveaux sûrs et mesurables, tout en offrant une isolation fiable, les rend indispensables dans le secteur de l’énergie.
Limitations et Considérations de Sélection
Bien que les TVC offrent de nombreux avantages, il est important de considérer certaines limitations lors de leur sélection. La précision des TVC peut être affectée par des facteurs tels que la température, l’humidité et les variations de tension. Il est donc crucial de choisir un TVC adapté aux conditions spécifiques de l’environnement dans lequel il sera utilisé. De plus, la conception des TVC doit être conforme aux normes de sécurité et aux exigences réglementaires du secteur de l’électricité.
Installation et Maintenance
L’installation des TVC doit être effectuée avec soin pour assurer leur bon fonctionnement. Il est recommandé de les installer dans des endroits accessibles pour faciliter la maintenance et les inspections périodiques. Bien que les TVC nécessitent moins de maintenance que les transformateurs de tension traditionnels, un contrôle régulier est essentiel pour garantir leur fiabilité et leur précision à long terme.
Innovations et Avenir des TVC
Avec l’évolution technologique, les TVC connaissent des améliorations continues. Les développements récents incluent l’intégration de matériaux plus performants, une meilleure résistance aux conditions environnementales extrêmes, et l’incorporation de technologies intelligentes pour le diagnostic et la surveillance à distance. Ces innovations promettent d’accroître l’efficacité et la fiabilité des TVC dans les réseaux électriques modernes.
Conclusion
Les transformateurs de tension capacitifs jouent un rôle vital dans la gestion des réseaux électriques. Leur capacité à transformer des tensions élevées en valeurs maniables et sûres, tout en fournissant une isolation électrique, les rend indispensables pour la mesure, la protection et la surveillance des systèmes électriques. Malgré certaines limitations, leur sélection et leur utilisation appropriées, couplées avec une maintenance adéquate, garantissent une performance optimale. Les innovations continues dans ce domaine promettent d’améliorer encore plus leur efficacité et leur adaptabilité aux défis futurs du secteur énergétique. En définitive, les TVC continueront de jouer un rôle crucial dans l’évolution des réseaux électriques et dans la distribution d’énergie fiable et sûre à travers le monde.
