Découvrez le fonctionnement, les types, et les applications des régulateurs linéaires, ainsi que leurs avantages et considérations techniques.
Qu’est-ce qu’un Régulateur Linéaire?
Les régulateurs linéaires sont des composants fondamentaux dans le domaine de l’électronique de puissance. Ils jouent un rôle crucial dans la conversion de tension, assurant une alimentation stable et régulée pour divers circuits électroniques. Ces dispositifs sont essentiels pour maintenir la tension à un niveau fixe, indépendamment des variations de la tension d’entrée ou des changements de charge.
Fonctionnement et Types de Régulateurs Linéaires

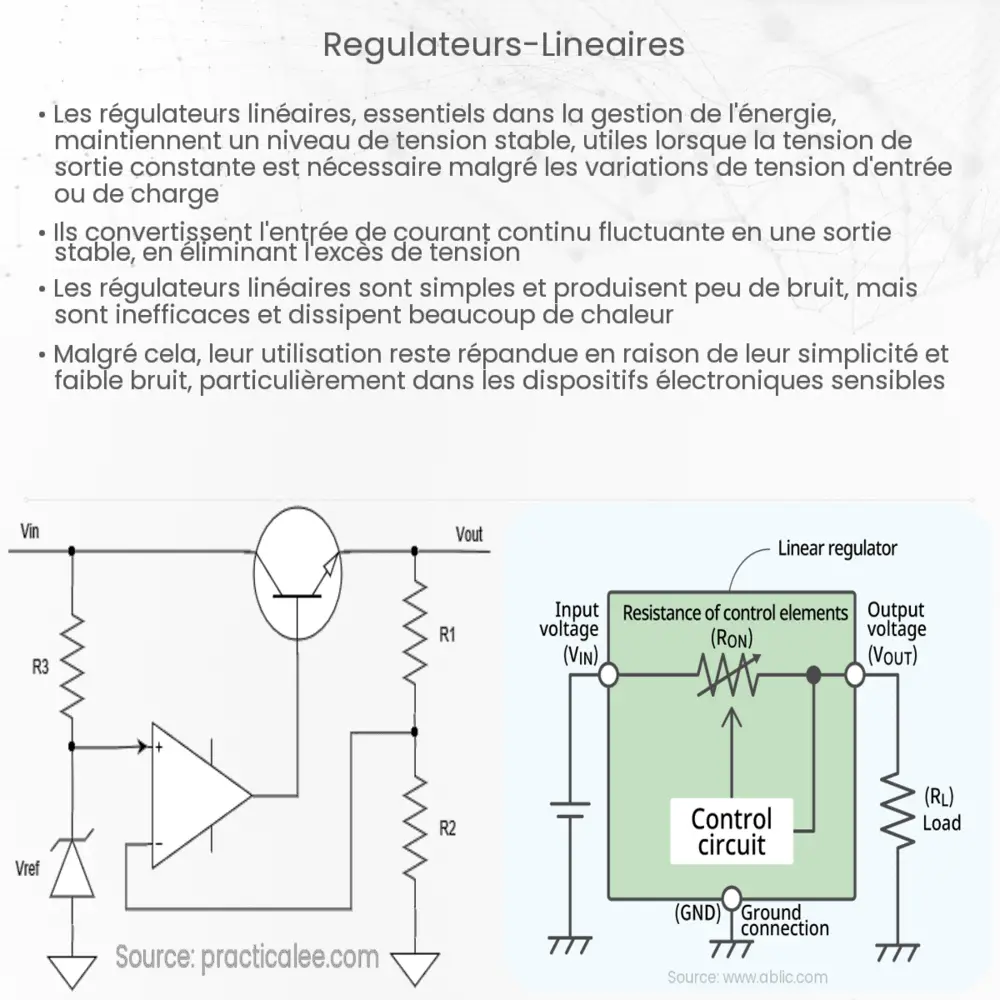

Un régulateur linéaire ajuste dynamiquement sa résistance interne, basée sur la différence entre la tension d’entrée et la tension de sortie désirée. Cette méthode de régulation, bien que simple, est extrêmement efficace pour fournir une sortie stable. Il existe deux types principaux de régulateurs linéaires : les régulateurs à série et les régulateurs shunt.
- Régulateurs à Série: Ces régulateurs sont connectés en série avec la charge et régulent le courant passant à travers. Ils sont fréquemment utilisés en raison de leur simplicité et efficacité.
- Régulateurs Shunt: Contrairement aux régulateurs à série, les régulateurs shunt sont connectés en parallèle avec la charge. Ils absorbent l’excès de courant pour maintenir une tension constante.
Avantages et Limitations
Les régulateurs linéaires sont appréciés pour leur réponse rapide et leur capacité à fournir une sortie très stable et sans bruit. Cela les rend idéaux pour les applications sensibles au bruit, telles que les systèmes audio ou les équipements de mesure. Cependant, leur efficacité énergétique est limitée, surtout lorsqu’il y a une grande différence entre la tension d’entrée et de sortie. Cette limitation est due à la dissipation de puissance sous forme de chaleur dans le régulateur.
Applications Typiques
Les régulateurs linéaires sont largement utilisés dans diverses applications, allant des alimentations de laboratoire aux dispositifs électroniques grand public. Leur simplicité de conception et leur fiabilité les rendent particulièrement adaptés aux systèmes nécessitant une alimentation électrique stable et de haute qualité.
Choisir le Bon Régulateur Linéaire
Pour sélectionner un régulateur linéaire adapté à une application spécifique, il est important de considérer plusieurs facteurs. La tension d’entrée maximale, la tension de sortie souhaitée, le courant de sortie maximum et la capacité de dissipation thermique sont parmi les critères essentiels à évaluer.
Considérations Techniques
Lors de l’utilisation de régulateurs linéaires, plusieurs aspects techniques doivent être pris en compte. La régulation de la tension de sortie est un critère primordial, et elle est souvent exprimée en termes de variation de la tension de sortie pour une variation donnée de la tension d’entrée ou de la charge (régulation de ligne et de charge). De plus, la réjection du bruit de l’alimentation d’entrée (PSRR, Power Supply Rejection Ratio) est un paramètre important, indiquant la capacité du régulateur à filtrer le bruit venant de la source d’alimentation.
Installation et Sécurité
Il est crucial de suivre les bonnes pratiques d’installation pour assurer la sécurité et la fiabilité des régulateurs linéaires. Cela inclut le respect des limites de température, l’utilisation de dissipateurs thermiques appropriés, et la protection contre les courts-circuits et les surcharges. Un design soigné est nécessaire pour éviter les problèmes de stabilité, notamment en sélectionnant des condensateurs de sortie appropriés.
Alternatives aux Régulateurs Linéaires
Bien que les régulateurs linéaires soient largement utilisés, dans certains cas, d’autres types de régulateurs comme les convertisseurs DC-DC (régulateurs à découpage) peuvent être plus appropriés. Ces derniers offrent une meilleure efficacité énergétique, en particulier dans les applications où la différence entre la tension d’entrée et de sortie est grande. Cependant, ils sont généralement plus complexes et peuvent générer plus de bruit électrique.
Conclusion
En résumé, les régulateurs linéaires sont des composants clés dans de nombreuses applications électroniques, offrant une sortie de tension stable et fiable. Bien que leur efficacité soit limitée dans certains scénarios, leur simplicité, leur faible coût, et leur excellente performance en termes de régulation et de réjection du bruit les rendent incontournables dans de nombreux contextes. Lors de la sélection d’un régulateur linéaire, il est essentiel de considérer les besoins spécifiques de l’application, tout en prenant en compte les limitations et les exigences de sécurité. Avec l’évolution constante de la technologie électronique, les régulateurs linéaires continuent de jouer un rôle crucial dans le développement de solutions d’alimentation innovantes et efficaces.
