Introduction aux Redresseurs en Pont
Le redresseur en pont, également connu sous le nom de pont de Graetz, est un dispositif électronique fondamental dans la conversion de l’énergie électrique. Utilisé pour convertir le courant alternatif (CA) en courant continu (CC), il joue un rôle essentiel dans de nombreux appareils électriques et électroniques. Cette introduction vise à expliquer le fonctionnement, les composants et les applications des redresseurs en pont.
Principes de Fonctionnement

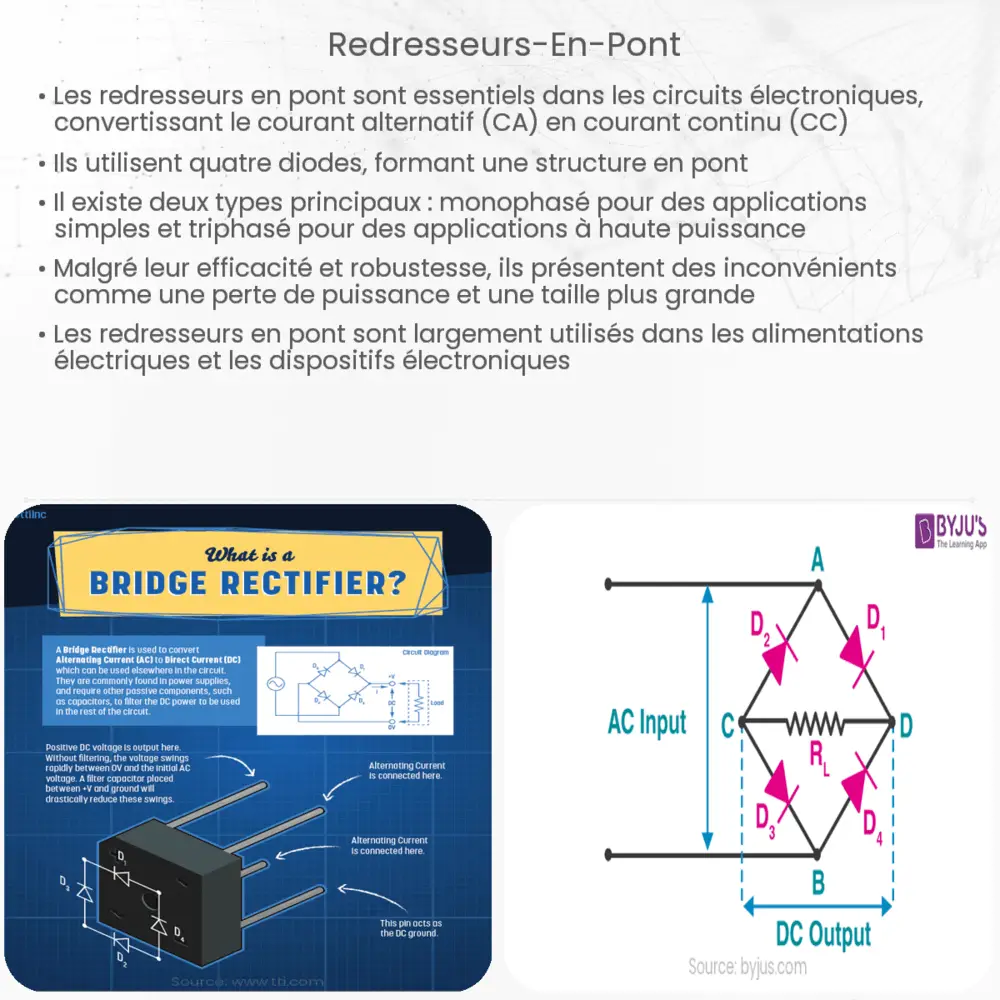

Un redresseur en pont est composé de quatre diodes connectées en forme de pont. Ces diodes permettent le passage du courant dans une seule direction, ce qui est crucial pour la conversion du CA en CC. Lorsque le courant alternatif est appliqué aux entrées du pont, les diodes s’activent alternativement en paires, chaque paire permettant le passage du courant pendant une demi-période du cycle CA. Ainsi, les deux polarités du courant alternatif sont converties en une forme de courant continu pulsé.
Composants et Configuration
Les principaux composants d’un redresseur en pont sont les diodes, qui doivent être choisies en fonction de la tension et du courant maximaux qu’elles doivent supporter. La configuration en pont garantit que deux diodes sont toujours en série avec la charge durant chaque demi-cycle, maximisant ainsi l’efficacité de la conversion.
- Diodes: Elles doivent être capables de supporter la tension inverse maximale du circuit et le courant de charge.
- Condensateur de filtrage (optionnel): Utilisé pour réduire la fluctuation du courant continu en sortie et obtenir une tension plus stable.
Applications des Redresseurs en Pont
Les redresseurs en pont sont omniprésents dans l’électronique moderne. Ils sont utilisés dans les alimentations électriques, les chargeurs de batteries, et les systèmes d’alimentation de nombreux appareils ménagers et industriels. Leur simplicité, efficacité et coût relativement bas les rendent indispensables dans de nombreuses applications.
En résumé, le redresseur en pont est un composant électronique clé dans la conversion du courant alternatif en courant continu. Sa configuration simple et efficace le rend approprié pour une vaste gamme d’applications dans le domaine de l’électronique.
Avantages et Limites des Redresseurs en Pont
Les redresseurs en pont présentent plusieurs avantages significatifs, notamment leur haute efficacité, leur coût abordable et leur simplicité de conception. Ils sont capables de gérer des tensions et des courants élevés, ce qui les rend adaptés à une large gamme d’applications industrielles et domestiques. Cependant, ils ont aussi des limites, comme la production d’une tension de sortie qui n’est pas parfaitement lisse, nécessitant souvent l’usage de filtres supplémentaires pour atténuer les ondulations.
Améliorations et Variations
Des améliorations peuvent être apportées aux redresseurs en pont standard pour répondre à des exigences spécifiques. L’utilisation de diodes Schottky, par exemple, peut réduire les pertes de puissance dues à la tension directe plus faible de ces diodes. D’autre part, l’intégration de circuits de contrôle peut permettre une meilleure régulation de la tension de sortie et une plus grande efficacité énergétique.
Considérations Techniques
Il est crucial de tenir compte des spécifications techniques lors de la conception ou de la sélection d’un redresseur en pont. Les aspects tels que la tension inverse maximale des diodes, le courant de crête admissible, et la fréquence du courant d’entrée doivent être pris en compte pour garantir une performance optimale et éviter les défaillances prématurées.
- Choix des diodes: Les diodes doivent être choisies en fonction des caractéristiques du circuit, telles que la tension et le courant maximum.
- Filtrage: L’ajout de condensateurs et parfois d’inductances peut réduire les ondulations de la tension de sortie.
- Sécurité: Des mesures de protection, comme des fusibles ou des dispositifs de protection contre les surtensions, sont essentielles pour prévenir les dommages en cas de surcharge ou de court-circuit.
Conclusion
En conclusion, les redresseurs en pont sont des composants cruciaux dans de nombreux systèmes électroniques, offrant une solution efficace et économique pour la conversion du courant alternatif en courant continu. Leur conception simple mais efficace les rend appropriés pour une variété d’applications, allant des alimentations électriques domestiques aux systèmes industriels complexes. Bien qu’ils aient certaines limitations, comme la nécessité de filtrage supplémentaire pour une tension de sortie lisse, leur polyvalence et leur fiabilité continuent de les rendre incontournables dans le domaine de l’électronique moderne.
