Découvrez le fonctionnement, les avantages et les applications des moteurs à induction à phase divisée, idéaux pour les appareils légers.
Introduction au Moteur à Induction à Phase Divisée
Le moteur à induction à phase divisée est un type de moteur électrique couramment utilisé dans diverses applications industrielles et domestiques. Sa conception unique lui permet de fonctionner efficacement sans avoir besoin de dispositifs externes pour le démarrage. Dans cet article, nous explorerons les principes de fonctionnement, les avantages et les applications typiques de ce moteur.
Principes de Fonctionnement

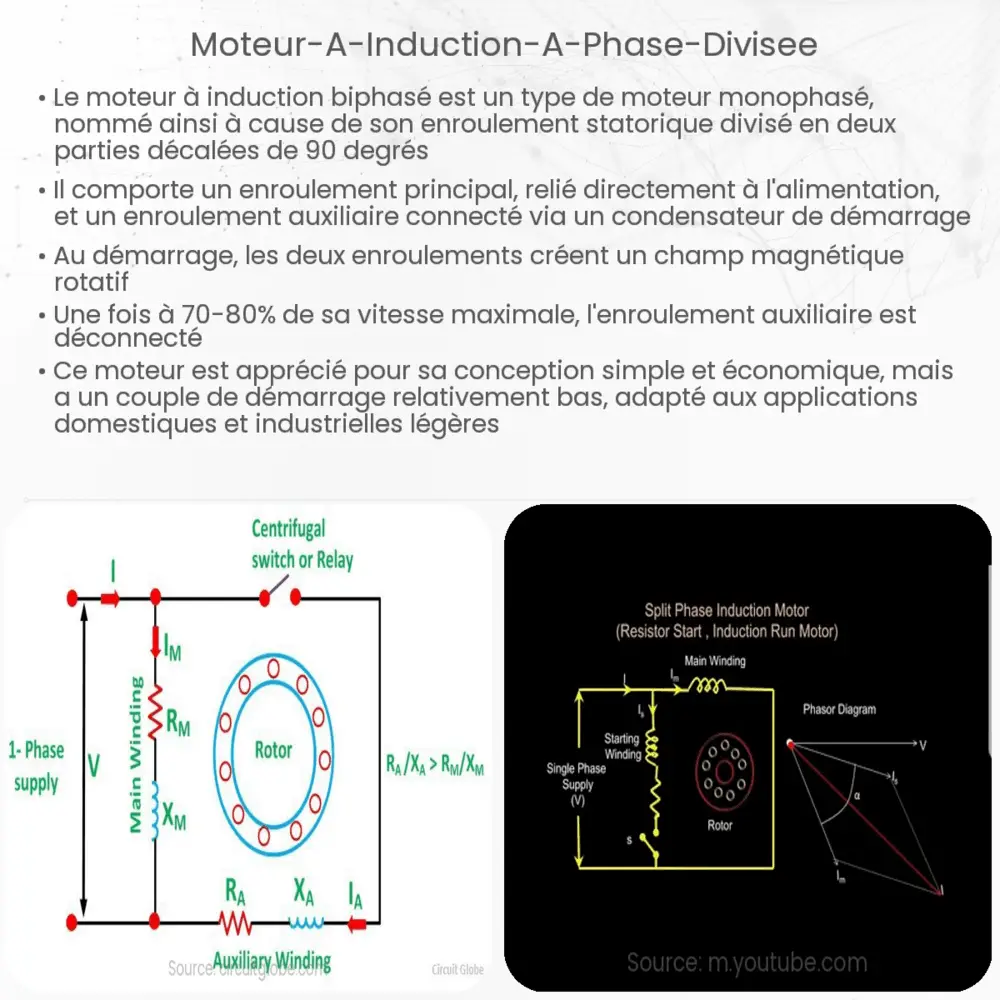

Le moteur à induction à phase divisée fonctionne sur le principe de l’induction électromagnétique. Il est composé d’un stator, qui est la partie fixe du moteur, et d’un rotor, la partie tournante. Le stator possède des enroulements divisés en deux parties : le bobinage principal et le bobinage auxiliaire. Ces deux bobinages sont décalés physiquement de 90 degrés l’un par rapport à l’autre, ce qui est crucial pour le démarrage et le fonctionnement du moteur.
Au démarrage, le courant passe à la fois dans le bobinage principal et le bobinage auxiliaire, créant ainsi deux champs magnétiques déphasés. Cette différence de phase entre les deux champs magnétiques génère un couple de démarrage, qui met le rotor en mouvement. Une fois que le moteur atteint environ 75% de sa vitesse nominale, un dispositif centrifuge ou un relais électronique coupe le bobinage auxiliaire, laissant le moteur fonctionner uniquement avec le bobinage principal.
Avantages
Les moteurs à induction à phase divisée offrent plusieurs avantages, notamment leur simplicité de construction, leur faible coût et leur facilité de maintenance. Ils sont également appréciés pour leur démarrage en douceur et leur efficacité à des vitesses proches de la vitesse nominale. De plus, ces moteurs ne nécessitent pas de dispositifs de démarrage externes tels que des condensateurs ou des relais, ce qui les rend plus compacts et moins coûteux à produire.
Applications Typiques
Ces moteurs sont largement utilisés dans des applications où la charge est relativement légère et constante, comme les ventilateurs, les pompes, les petits outils électriques et les appareils ménagers. Leur capacité à démarrer avec un couple modéré et à fonctionner efficacement à des vitesses stables les rend idéaux pour ces types d’applications.
En conclusion, le moteur à induction à phase divisée est un choix populaire dans de nombreuses industries en raison de sa fiabilité, de sa simplicité et de son coût abordable. La suite de cet article se concentrera sur les détails techniques plus approfondis, y compris les considérations de conception et les défis associés à ces moteurs.
Détails Techniques et Considérations de Conception
Dans la conception des moteurs à induction à phase divisée, plusieurs facteurs sont pris en compte pour optimiser leurs performances. L’équilibrage des enroulements, tant en termes de résistance que de réactance, est crucial pour assurer un démarrage efficace et un fonctionnement stable. De plus, le choix des matériaux pour le stator et le rotor influe sur l’efficacité et la durabilité du moteur.
La résistance du bobinage auxiliaire est généralement supérieure à celle du bobinage principal, ce qui contribue à créer le déphasage nécessaire entre les deux champs magnétiques. Cependant, ce déphasage n’est pas optimal, ce qui limite le couple de démarrage par rapport à d’autres types de moteurs à induction, comme ceux à condensateur de démarrage.
Limitations et Défis
Malgré leurs avantages, les moteurs à induction à phase divisée ont des limitations. Leur principal inconvénient est le couple de démarrage relativement faible, ce qui les rend moins adaptés aux applications nécessitant un couple élevé au démarrage. De plus, ils sont moins efficaces que d’autres types de moteurs à induction, en particulier à des charges partielles.
Un autre défi est lié à la surchauffe potentielle due à l’utilisation prolongée du bobinage auxiliaire. Pour éviter cela, des dispositifs de protection thermique sont souvent intégrés. Cependant, cela ajoute à la complexité et au coût du moteur.
Conclusion
En résumé, le moteur à induction à phase divisée est une solution fiable et économique pour de nombreuses applications à faible couple de démarrage. Bien qu’il présente des limitations en termes de couple de démarrage et d’efficacité, sa simplicité, sa durabilité et son faible coût compensent ces inconvénients dans de nombreux cas d’utilisation. Son utilisation dans des appareils ménagers et des outils électriques légers témoigne de sa capacité à répondre efficacement aux besoins de ces applications.
L’avenir des moteurs à induction à phase divisée pourrait voir des améliorations en termes d’efficacité et de capacité de couple grâce à des avancées dans les matériaux et les technologies de conception. Toutefois, dans l’état actuel des choses, ils restent un choix privilégié pour les applications nécessitant une solution simple, abordable et fiable.
