Qu’est-ce qu’un Doubleur de Tension?
Un doubleur de tension est un dispositif électronique qui permet d’augmenter la tension électrique sans utiliser de transformateur. Cette augmentation se fait généralement en doublant la tension d’entrée, d’où le nom de doubleur. Ces dispositifs sont largement utilisés dans diverses applications, notamment dans les alimentations électriques où une tension plus élevée est requise à partir d’une source de tension plus basse.
Principe de Fonctionnement
Le principe de base d’un doubleur de tension repose sur l’utilisation de condensateurs et de diodes. Le dispositif utilise deux étapes principales : la charge des condensateurs et le transfert de cette charge pour doubler la tension. Durant la première demi-période d’un cycle de courant alternatif, un condensateur se charge à la tension maximale de l’entrée. Pendant la deuxième demi-période, la configuration des diodes permet au condensateur de se décharger, en se combinant avec la tension d’entrée pour fournir une tension doublée.
Types de Doubleurs de Tension

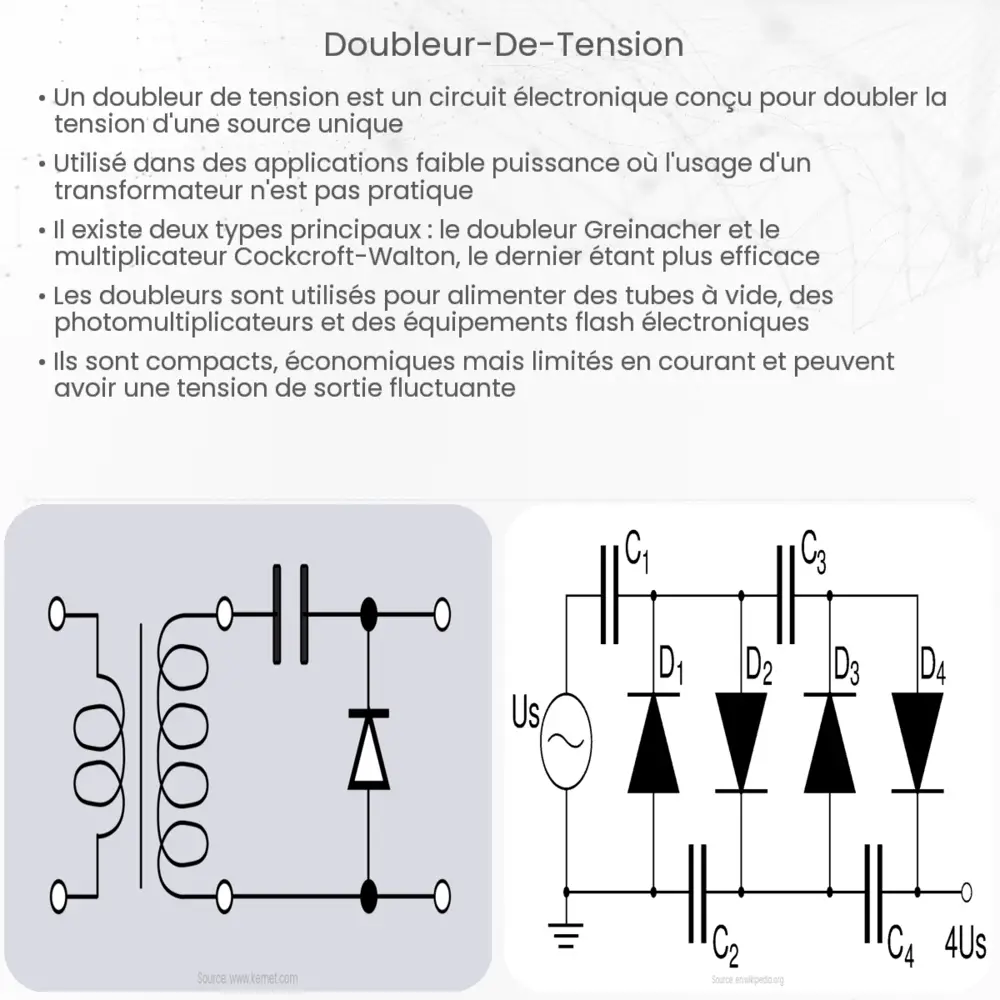

- Doubleur de Villard: Ce type utilise un seul condensateur et une diode. Pendant la première phase, le condensateur se charge, et pendant la seconde, il se décharge en ajoutant sa tension à celle de l’entrée pour fournir une tension doublée.
- Doubleur de Greinacher (ou Cockcroft-Walton): Cette variante utilise deux condensateurs et deux diodes. Elle est plus efficace pour obtenir une tension stable et élevée, souvent utilisée dans les alimentations de dispositifs électroniques sensibles.
Applications du Doubleur de Tension
Les doubleurs de tension trouvent leur utilité dans de nombreuses applications. Parmi les plus courantes, on trouve :
- Alimentations électriques: Pour les appareils nécessitant une tension plus élevée que celle fournie par la source standard.
- Équipements médicaux: Ils sont utilisés dans certains équipements médicaux pour générer des tensions élevées requises pour leur fonctionnement.
- Recherche scientifique: Dans les laboratoires, les doubleurs de tension sont souvent utilisés pour alimenter des équipements nécessitant des tensions élevées.
Avantages et Limitations des Doubleurs de Tension
Les doubleurs de tension présentent plusieurs avantages, notamment leur simplicité, leur faible coût et leur capacité à générer des tensions élevées sans nécessiter de transformateurs lourds et coûteux. Cependant, ils ont aussi des limitations, comme la production d’une tension de sortie qui n’est pas parfaitement stable et peut varier en fonction de la charge. De plus, leur efficacité diminue avec l’augmentation de la charge, ce qui les rend moins adaptés pour des applications à forte consommation d’énergie.
Considérations de Sécurité
Lors de la manipulation de doubleurs de tension, il est crucial de prendre des mesures de sécurité adéquates, en particulier dans des applications impliquant des tensions élevées. Il est recommandé de toujours suivre les normes de sécurité électrique pour prévenir tout risque de choc électrique ou de court-circuit.
Conclusion
En somme, les doubleurs de tension sont des composants électroniques essentiels dans de nombreux domaines, allant de l’électronique grand public à la recherche scientifique avancée. Leur capacité à augmenter la tension de manière simple et économique les rend particulièrement utiles dans les situations où l’utilisation d’un transformateur n’est pas pratique ou possible. Bien qu’ils présentent certaines limitations en termes de stabilité et d’efficacité sous forte charge, les avantages qu’ils offrent en font un choix privilégié dans de nombreuses applications. Toutefois, il est important de tenir compte des considérations de sécurité lors de leur utilisation, en particulier dans des systèmes fonctionnant sous des tensions élevées. Le doubleur de tension reste ainsi une solution clé dans l’arsenal de l’ingénieur électronique, combinant simplicité, efficacité et polyvalence.
