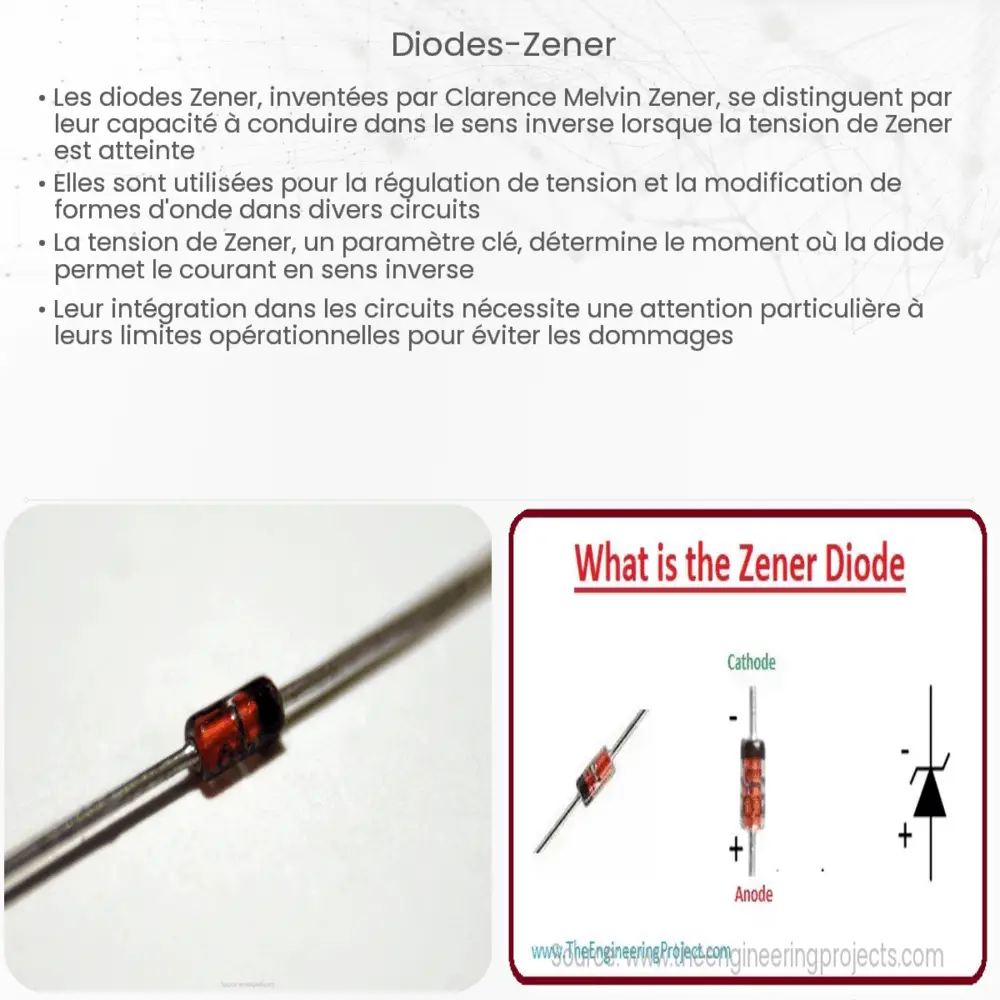

Les diodes Zener : Comprendre leur fonctionnement et applications
Les diodes Zener sont des composants électroniques essentiels, utilisés pour réguler la tension dans divers circuits. Leur capacité unique à maintenir une tension stable, même en cas de variations importantes de la tension d’entrée, les rend indispensables dans de nombreuses applications.
Principe de fonctionnement
Une diode Zener fonctionne en exploitant l’effet Zener, un phénomène de claquage électrique qui se produit dans les diodes à une certaine tension, appelée tension Zener. Contrairement aux diodes ordinaires, les diodes Zener sont conçues pour fonctionner dans la région de claquage sans être endommagées, permettant ainsi une régulation efficace de la tension.
Caractéristiques principales
Les diodes Zener sont caractérisées principalement par leur tension Zener, une valeur précise à laquelle la diode commence à conduire dans la direction inverse. Cette tension est disponible dans une large gamme, permettant aux utilisateurs de choisir la diode adaptée à leur besoin spécifique.
Applications typiques
Les diodes Zener sont largement utilisées dans les alimentations électriques pour stabiliser la tension. Elles sont aussi employées dans les circuits de protection contre les surtensions, pour protéger les composants sensibles des pics de tension.
Installation dans les circuits
Pour réguler la tension, une diode Zener est généralement connectée en parallèle avec la charge à protéger, avec l’anode connectée au potentiel le plus bas. En cas de dépassement de la tension Zener, la diode conduit, limitant ainsi la tension aux bornes de la charge.
Choisir la bonne diode Zener
Le choix d’une diode Zener adéquate dépend de plusieurs facteurs, tels que la tension Zener souhaitée, le courant de claquage, et la puissance maximale que la diode peut dissiper. Il est crucial de sélectionner une diode avec une tension Zener correspondant à l’application et une capacité de dissipation de puissance suffisante pour gérer le courant de claquage.
Considérations importantes dans l’utilisation des diodes Zener
L’utilisation efficace des diodes Zener nécessite une compréhension de certains paramètres clés. La résistance dynamique et la capacité de la diode influencent directement la stabilité et la réactivité de la régulation de tension. Une faible résistance dynamique permet une meilleure régulation, tandis qu’une capacité élevée peut retarder la réponse de la diode aux changements rapides de tension.
Limitations des diodes Zener
Bien que les diodes Zener soient très utiles, elles ont des limitations. Leur efficacité diminue avec l’augmentation de la température, et elles ne conviennent pas pour les applications nécessitant une régulation de tension de très haute précision en raison de leur tolérance de tension relativement large.
Variantes et alternatives
Outre les diodes Zener standard, il existe des variantes comme les diodes de régulation de tension à faible bruit et les diodes de référence de tension. Pour des applications nécessitant une précision plus élevée, des régulateurs de tension intégrés ou des références de tension à bande interdite peuvent être utilisés à la place des diodes Zener.
Conclusion
En résumé, les diodes Zener sont des composants indispensables dans le domaine de l’électronique pour la régulation de tension et la protection des circuits. Leur simplicité, leur coût modique et leur fiabilité les rendent idéales pour une multitude d’applications, bien qu’elles aient certaines limitations et ne soient pas adaptées à tous les scénarios. La compréhension de leurs caractéristiques, de leurs limites et des alternatives disponibles est essentielle pour les ingénieurs et les techniciens afin de les utiliser de manière optimale dans leurs conceptions et leurs projets électroniques.
