Introduction aux Convertisseurs Flyback
Le convertisseur flyback est un type de convertisseur DC-DC qui se distingue par son utilisation efficace de l’énergie et sa capacité à convertir des niveaux de tension variés. Ce convertisseur est largement utilisé dans de nombreuses applications électroniques, telles que les alimentations de téléviseurs, les chargeurs de batteries, et les systèmes d’alimentation de LED. Sa conception unique, qui intègre un transformateur et un stockage d’énergie, lui permet de fournir une isolation électrique entre l’entrée et la sortie, tout en régulant la tension de sortie.
Principe de Fonctionnement

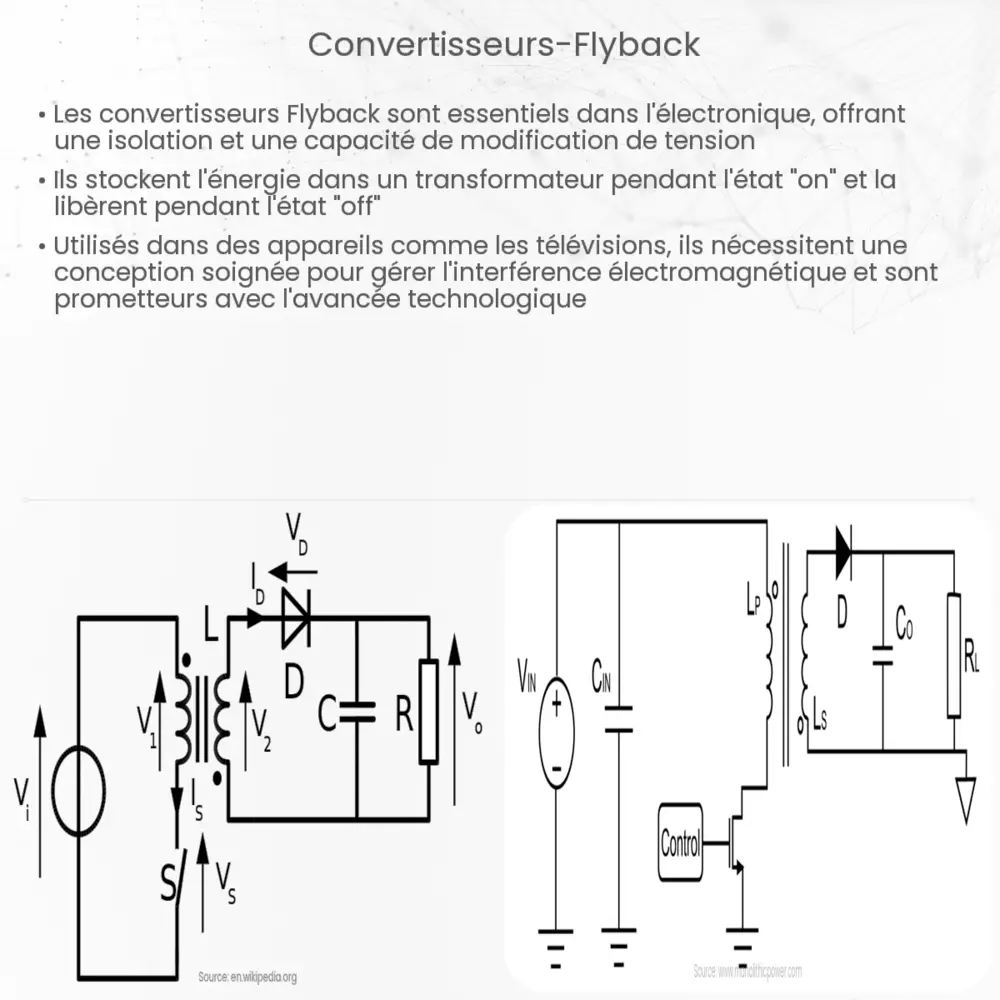

Le fonctionnement du convertisseur flyback repose sur le stockage d’énergie dans le transformateur pendant la première phase de son cycle de fonctionnement et la libération de cette énergie dans la charge durant la deuxième phase. Lorsque le transistor de commutation du circuit est en état « on », l’énergie est stockée dans le noyau magnétique du transformateur. Ensuite, lorsque le transistor passe en état « off », l’énergie emmagasinée est transférée à la charge à travers le secondaire du transformateur.
Avantages et Applications
Un des principaux avantages du convertisseur flyback réside dans sa simplicité de conception. Avec moins de composants par rapport à d’autres types de convertisseurs, il est plus compact et généralement moins coûteux à produire. De plus, sa capacité à fournir une isolation galvanique entre l’entrée et la sortie le rend idéal pour les applications nécessitant une sécurité électrique accrue. Cette caractéristique le rend particulièrement utile dans les applications médicales et industrielles où l’isolation est cruciale.
Design et Optimisation
La conception d’un convertisseur flyback nécessite une attention particulière à plusieurs aspects clés. Le choix du transformateur, par exemple, est crucial, car il doit être capable de supporter les variations de tension et de courant inhérentes à son fonctionnement. De plus, les composants tels que les diodes et les transistors doivent être sélectionnés pour optimiser l’efficacité et minimiser les pertes en chaleur. L’optimisation de la conception passe également par un dimensionnement adéquat des composants pour assurer une régulation précise de la tension et un bon rendement énergétique.
En résumé, le convertisseur flyback est un composant essentiel dans l’électronique moderne, offrant une solution efficace pour la conversion de tension avec isolation électrique. Sa conception simple, sa flexibilité et son efficacité énergétique en font un choix privilégié pour de nombreuses applications électroniques.
Problèmes et Solutions dans les Convertisseurs Flyback
Toutefois, malgré ses nombreux avantages, le convertisseur flyback peut présenter des défis. L’un des principaux problèmes est le bruit électromagnétique, qui peut être causé par les commutations rapides du transistor. Pour atténuer ce bruit, il est souvent nécessaire d’ajouter des composants de filtrage, ce qui peut augmenter la complexité et le coût de la conception. Un autre défi est la gestion de la dissipation thermique, en particulier dans les applications à haute puissance. Des solutions telles que l’utilisation de transistors à faible résistance à l’état passant et de matériaux de noyau de transformateur à haute efficacité peuvent aider à réduire la chaleur générée.
Évolutions Récentes
Les avancées technologiques ont conduit à des améliorations significatives dans la conception des convertisseurs flyback. L’utilisation de semi-conducteurs à base de matériaux comme le carbure de silicium (SiC) ou le nitrure de gallium (GaN) a permis de réduire les pertes de commutation et d’améliorer l’efficacité. De plus, les progrès dans la conception des transformateurs et l’utilisation de techniques de contrôle numérique offrent une meilleure régulation de la tension et une réponse plus rapide aux changements de charge.
Conclusion
En conclusion, le convertisseur flyback est une solution élégante et efficace pour les applications nécessitant une conversion de tension avec isolation. Sa conception relativement simple, combinée à la capacité d’isolation galvanique, le rend approprié pour une gamme étendue d’applications, des dispositifs médicaux aux systèmes d’alimentation industriels. Bien qu’il présente certains défis, comme le bruit électromagnétique et la gestion thermique, les avancées technologiques continuent d’améliorer son efficacité et sa fiabilité. Avec l’arrivée de nouveaux matériaux et technologies de semi-conducteurs, ainsi que des techniques de contrôle avancées, le convertisseur flyback reste un élément clé dans le domaine de l’électronique de puissance, s’adaptant constamment pour répondre aux exigences de l’électronique moderne.
