Introduction aux Connecteurs UHF
Les connecteurs UHF (Ultra Haute Fréquence) sont des éléments cruciaux dans le monde de la radiocommunication et des applications RF (Radio Fréquence). Ces connecteurs sont utilisés pour connecter divers équipements de transmission, comme les antennes, les câbles coaxiaux, et les émetteurs-récepteurs. Dans cet article, nous allons explorer les caractéristiques, les types et les applications des connecteurs UHF, en fournissant un aperçu technique et pratique pour ceux qui s’intéressent à la radio communication.
Caractéristiques des Connecteurs UHF
Les connecteurs UHF sont conçus pour fonctionner dans une gamme de fréquences allant de 300 MHz à 3 GHz, ce qui les rend adaptés pour de nombreuses applications de radiocommunication. Ils sont appréciés pour leur simplicité de connexion et leur fiabilité. Ces connecteurs ont généralement une impédance de 50 ohms, bien que des versions 75 ohms soient également disponibles pour des applications spécifiques. Le design de ces connecteurs est axé sur la robustesse et la facilité d’utilisation, souvent avec un mécanisme de verrouillage à vis.
Types de Connecteurs UHF
Il existe plusieurs types de connecteurs UHF, chacun adapté à des applications spécifiques. Les plus courants sont :

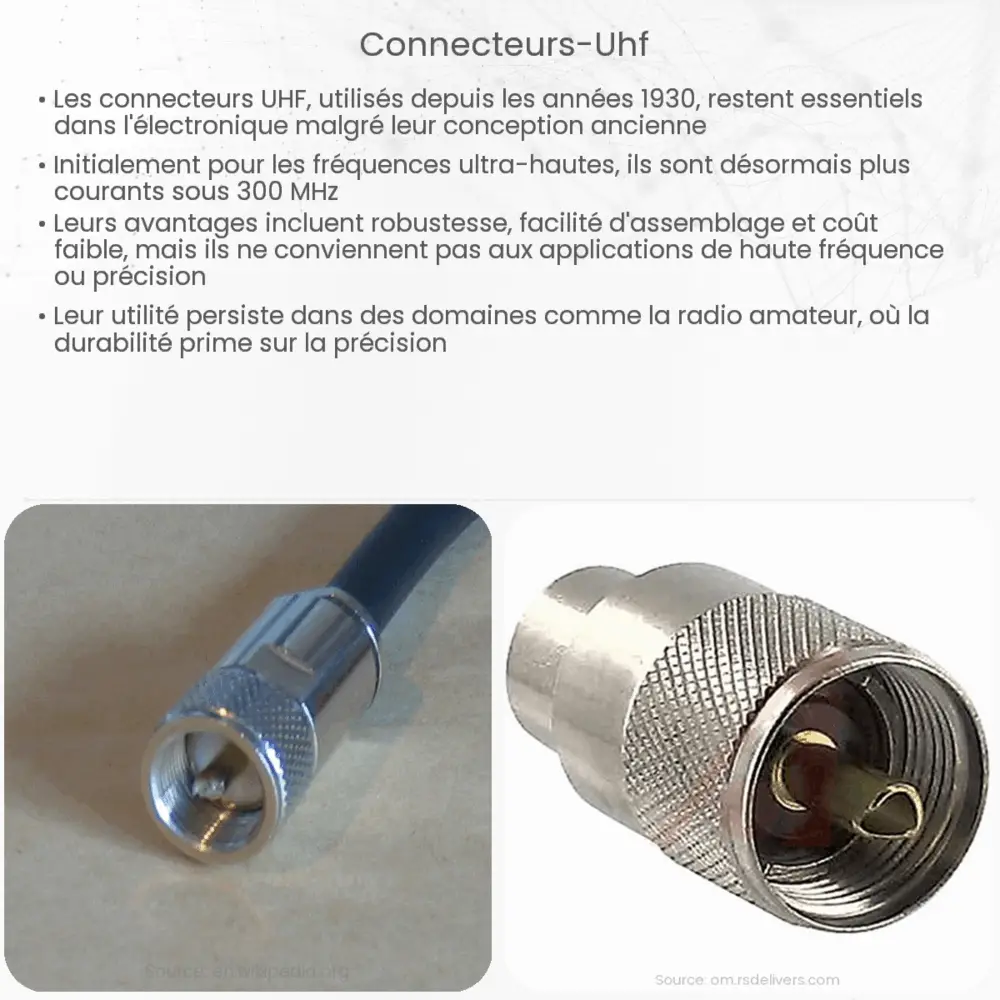

- PL-259 (UHF Mâle) : Utilisé couramment pour les connexions de câbles coaxiaux dans les équipements de radiocommunication.
- SO-239 (UHF Femelle) : Souvent trouvé sur les équipements tels que les transceivers et les amplificateurs.
- N-Type : Un connecteur plus avancé, offrant de meilleures performances à des fréquences plus élevées.
Ces connecteurs sont choisis en fonction de leur compatibilité avec les équipements et les fréquences utilisées.
Applications des Connecteurs UHF
Les connecteurs UHF trouvent leur place dans diverses applications, notamment :
- Les systèmes de communication radio amateur.
- Les équipements de diffusion et de réception TV.
- Les systèmes de radiocommunication professionnels.
Ils sont également utilisés dans certains systèmes de données sans fil et équipements de mesure RF.
Dans la suite de cet article, nous aborderons les considérations techniques pour choisir le bon connecteur UHF et des conseils pratiques pour leur installation et maintenance.
Choix et Installation des Connecteurs UHF
Le choix du connecteur UHF approprié dépend de plusieurs facteurs clés. D’abord, il faut considérer la fréquence de fonctionnement. Pour des fréquences plus élevées, un connecteur de type N est souvent préférable en raison de sa meilleure performance. De plus, l’impédance du connecteur doit correspondre à celle du système, avec la majorité des systèmes utilisant une impédance de 50 ohms. La qualité du matériau est également cruciale pour assurer une bonne conductivité et une résistance à la corrosion.
L’installation des connecteurs UHF nécessite de la précision. Il est important de bien préparer le câble coaxial en dénudant correctement l’isolant et le blindage. Lors du sertissage ou du vissage du connecteur, il faut veiller à ce qu’il n’y ait pas de court-circuit entre le conducteur central et le blindage. Un contrôle par un appareil de mesure SWR (Standing Wave Ratio) peut être effectué pour s’assurer de la qualité de la connexion.
Maintenance des Connecteurs UHF
La maintenance des connecteurs UHF est essentielle pour garantir leur performance à long terme. Cela inclut le nettoyage périodique des contacts pour éviter l’accumulation de corrosion ou de saleté. Il est également recommandé de vérifier régulièrement l’état des joints et des mécanismes de verrouillage. En environnement extérieur, l’utilisation de protections contre les intempéries peut prolonger la durée de vie du connecteur.
Conclusion
En conclusion, les connecteurs UHF jouent un rôle vital dans les systèmes de communication RF et radio amateur. Leur sélection et leur installation nécessitent une compréhension des caractéristiques techniques et une attention particulière aux détails. Avec le bon choix de connecteur, une installation soignée et une maintenance régulière, les connecteurs UHF peuvent offrir des performances fiables et durables, essentielles pour une communication de qualité. Que ce soit pour des applications professionnelles ou des loisirs, une bonne connaissance des connecteurs UHF est un atout précieux pour tous les passionnés de radiocommunication.
