Comprendre les Circuits RC : Les Fondamentaux
Les circuits RC, composés d’une résistance (R) et d’un condensateur (C), sont des éléments fondamentaux dans le monde de l’électronique. Ils jouent un rôle clé dans la création de filtres, de temporisateurs et de nombreux autres dispositifs électroniques. Dans cet article, nous allons explorer les principes de base des circuits RC et comment ils fonctionnent.
Principes de Base des Circuits RC

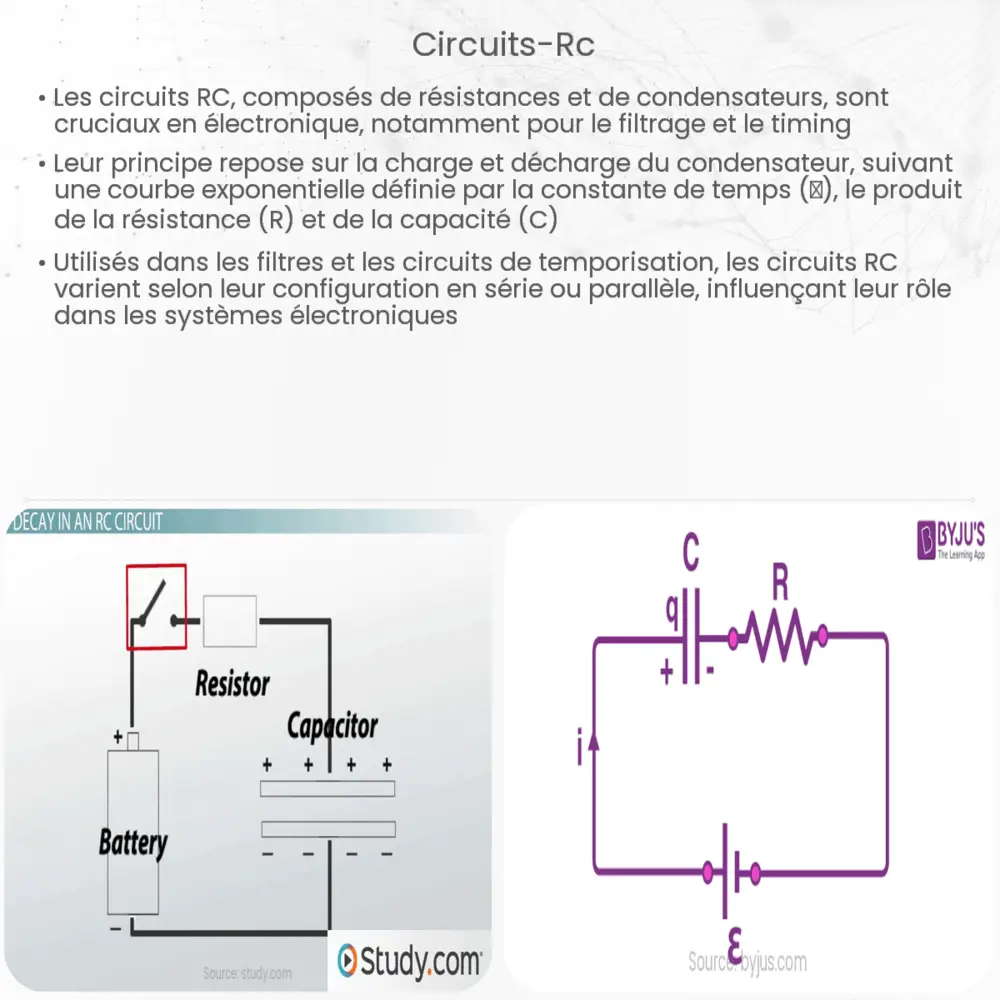

Un circuit RC est typiquement formé par la connexion en série d’une résistance et d’un condensateur. La caractéristique principale de ce circuit est sa capacité à stocker et à libérer de l’énergie. Le condensateur stocke l’énergie sous forme de champ électrique tandis que la résistance contrôle le taux de charge et de décharge du condensateur.
La Constante de Temps RC
La constante de temps, notée τ (tau), est un paramètre clé dans les circuits RC. Elle est définie comme le produit de la résistance (R) et de la capacité (C) du condensateur. Mathématiquement, τ = R * C. Cette constante de temps détermine la vitesse à laquelle le condensateur se charge ou se décharge. Plus τ est grand, plus le condensateur met de temps à atteindre sa pleine charge ou à se décharger complètement.
Chargement et Déchargement dans un Circuit RC
Lorsque le circuit RC est connecté à une source de tension, le condensateur commence à se charger. La tension à travers le condensateur augmente progressivement et peut être décrite par l’équation V(t) = Vmax * (1 – e-t/τ), où Vmax est la tension maximale et t est le temps. Lors de la déconnexion de la source de tension, le condensateur commence à se décharger, suivant une courbe exponentielle inverse, donnée par V(t) = Vmax * e-t/τ.
Applications des Circuits RC
Les circuits RC sont utilisés dans de nombreuses applications. Par exemple, ils sont essentiels dans la création de filtres passe-bas et passe-haut, qui permettent de contrôler les fréquences de signal passant à travers un circuit. Ils sont également utilisés dans la conception de temporisateurs et de circuits de retard, où la constante de temps RC détermine la durée du retard.
En résumé, les circuits RC sont des composants polyvalents dans l’électronique, avec des applications allant de la filtration de signal à la temporisation. Leur simplicité et leur efficacité en font des outils indispensables pour les ingénieurs et les passionnés d’électronique.
Analyse de la Réponse en Fréquence des Circuits RC
Un aspect crucial des circuits RC est leur réponse en fréquence. Dans un filtre passe-bas, par exemple, les fréquences inférieures à une certaine limite passent à travers le circuit tandis que les fréquences plus élevées sont atténuées. Inversement, dans un filtre passe-haut, les fréquences élevées sont transmises tandis que les basses fréquences sont atténuées. Cette caractéristique fait des circuits RC des composants essentiels dans la conception des systèmes audio, des radios et d’autres dispositifs de traitement de signal.
Modélisation et Analyse des Circuits RC
Pour concevoir et analyser efficacement des circuits RC, les ingénieurs utilisent souvent des logiciels de simulation de circuits, tels que SPICE. Ces outils permettent de modéliser des circuits RC complexes et de prédire leur comportement sous différentes conditions sans avoir à construire physiquement le circuit. Cela économise du temps et des ressources, permettant des itérations rapides dans le processus de conception.
Les Limites des Circuits RC
Malgré leur polyvalence, les circuits RC ont des limitations. Par exemple, la précision de la constante de temps peut être affectée par des facteurs tels que la température et l’âge des composants. De plus, dans des applications nécessitant une très haute précision ou des réponses en fréquence spécifiques, d’autres types de circuits, comme les circuits RL (résistance-inductance) ou RLC (résistance-inductance-condensateur), peuvent être préférés.
Conclusion
Les circuits RC sont des composants fondamentaux dans le domaine de l’électronique, offrant des capacités de filtrage de signal, de temporisation et bien plus. Leur simplicité et leur efficacité les rendent idéaux pour une multitude d’applications, des appareils domestiques aux systèmes de communication sophistiqués. Bien que des outils de simulation puissants aient facilité la conception et l’analyse des circuits RC, une compréhension approfondie de leurs principes de base reste essentielle pour tout passionné ou professionnel de l’électronique. En reconnaissant leurs limites et en exploitant leurs forces, les circuits RC continueront de jouer un rôle crucial dans l’avancement de la technologie électronique.
