Introduction aux Bobines de Mode Différentiel
Les bobines de mode différentiel jouent un rôle crucial dans la gestion des interférences électromagnétiques (EMI) et la régulation du bruit dans les circuits électroniques. Ces composants sont essentiels pour maintenir l’intégrité des signaux dans diverses applications, notamment en télécommunications, dans les dispositifs médicaux et dans les systèmes industriels.
Principes de Fonctionnement

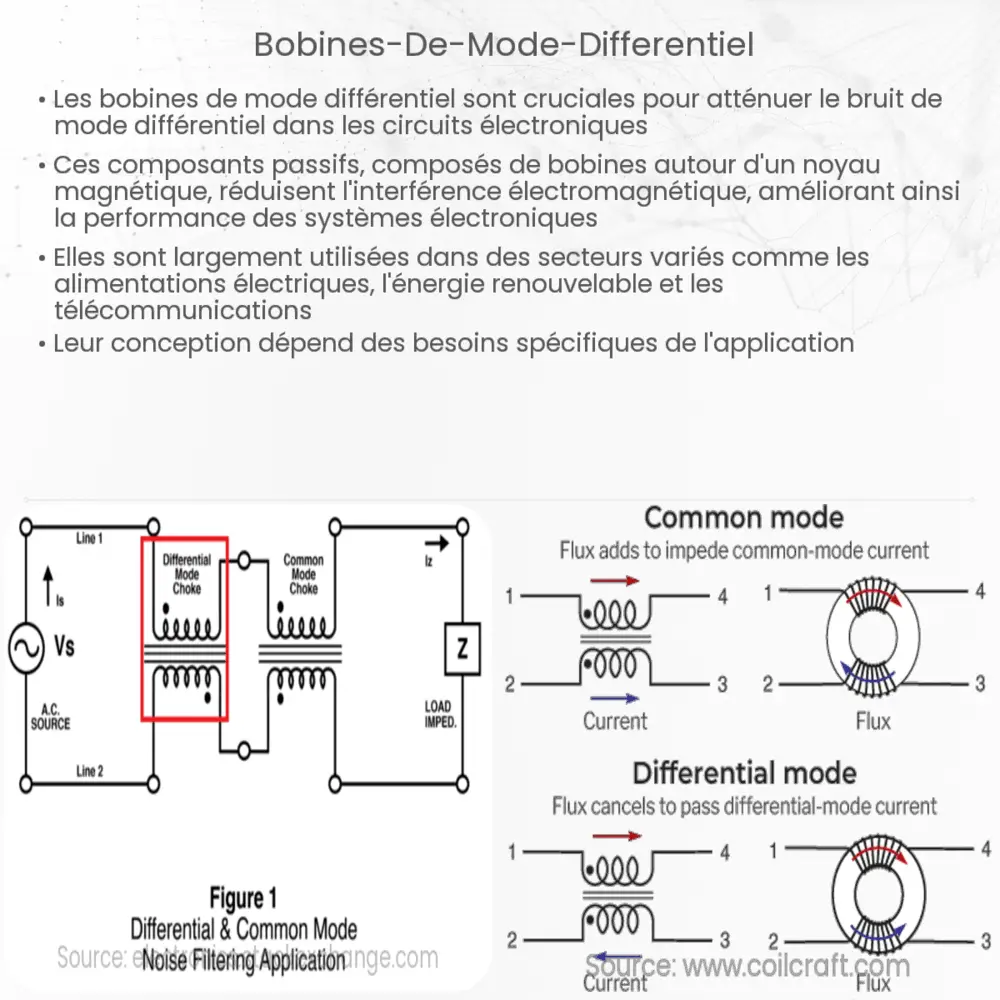

Une bobine de mode différentiel, souvent intégrée dans les transformateurs ou les inductances, est conçue pour filtrer le bruit différentiel. Ce type de bruit est généré par la différence de potentiel entre deux conducteurs transportant un signal. La bobine agit en créant une impédance élevée à ces fréquences indésirables, réduisant ainsi l’interférence sans affecter le signal utile.
Conception et Matériaux
La construction d’une bobine de mode différentiel implique l’utilisation de matériaux magnétiques spécifiques, comme le ferrite, qui améliorent ses propriétés d’inductance. La configuration des enroulements est également essentielle. Habituellement, les bobines sont constituées de deux enroulements enroulés de manière opposée sur un noyau commun. Cette conception permet d’annuler le bruit commun tout en laissant passer le signal différentiel.
Applications Pratiques
Dans la pratique, les bobines de mode différentiel sont utilisées dans une variété de dispositifs électroniques pour réduire le bruit EMI. Par exemple, elles sont souvent trouvées dans les alimentations électriques, où elles aident à filtrer le bruit généré par les commutations de tension. De même, elles sont utilisées dans les systèmes de communication pour préserver la qualité du signal transmis.
Avantages
L’utilisation de bobines de mode différentiel offre plusieurs avantages. En plus de leur efficacité dans la suppression du bruit différentiel, elles contribuent à la conformité des dispositifs avec les normes réglementaires sur les émissions électromagnétiques. Elles jouent également un rôle dans la prolongation de la durée de vie des composants électroniques en réduisant les stress causés par les interférences.
Choix et Dimensionnement des Bobines
Le choix d’une bobine de mode différentiel dépend de plusieurs facteurs, notamment la fréquence du signal, le niveau de bruit attendu et les caractéristiques du circuit. Il est crucial de sélectionner une bobine avec une impédance appropriée à la fréquence de travail. De plus, la capacité de la bobine à supporter le courant sans saturation est également un critère important à considérer.
Intégration dans les Circuits
L’intégration des bobines de mode différentiel dans les circuits électroniques nécessite une attention particulière. Elles doivent être placées à des endroits stratégiques, généralement là où le bruit peut être le plus efficacement filtré, comme près des entrées ou des sorties de puissance. La disposition physique et l’orientation des bobines peuvent également influencer leur efficacité.
Challenges et Solutions
Le déploiement de bobines de mode différentiel n’est pas sans défis. L’un des principaux problèmes est le compromis entre la taille de la bobine et son efficacité. Des bobines plus grandes offrent généralement de meilleures performances, mais peuvent être problématiques en termes d’espace dans les conceptions compactes. Des avancées dans les matériaux et les techniques de fabrication ont permis de développer des bobines plus petites sans compromettre leur efficacité.
Evolution et Tendances Futures
Avec l’évolution de la technologie, les bobines de mode différentiel continuent de s’adapter. Les tendances actuelles incluent le développement de matériaux avec de meilleures propriétés magnétiques et la miniaturisation des composants. Ces avancées ouvrent la voie à des applications dans des domaines de plus en plus sophistiqués, comme les dispositifs IoT et les systèmes de communication sans fil.
Conclusion
En conclusion, les bobines de mode différentiel sont des composants indispensables dans la conception de circuits électroniques modernes. Leur capacité à atténuer le bruit différentiel tout en préservant l’intégrité du signal est essentielle pour le fonctionnement fiable et efficace des équipements électroniques. Leur sélection et intégration appropriées sont cruciales pour atteindre les performances souhaitées. Avec les progrès continus dans les matériaux et la technologie, l’importance et les applications des bobines de mode différentiel ne feront que croître dans l’avenir.
