Introduction à l’Amplificateur Opérationnel Régulateur de Courant
L’amplificateur opérationnel, ou op-amp, est un composant essentiel dans le domaine de l’électronique. Ces dispositifs sont utilisés pour amplifier des signaux, mais ils peuvent également être configurés en tant que régulateurs de courant. Dans cet article, nous allons explorer le concept de l’amplificateur opérationnel régulateur de courant, son fonctionnement, et ses applications courantes.
Principes de Base d’un Amplificateur Opérationnel
Un amplificateur opérationnel est un circuit intégré qui peut amplifier des signaux électriques. Il se compose principalement de deux entrées, appelées entrée inverseuse (marquée -) et entrée non-inverseuse (marquée +), ainsi qu’une sortie. L’op-amp amplifie la différence de tension entre ces deux entrées.
Fonctionnement en Régulateur de Courant
Lorsqu’il est configuré en tant que régulateur de courant, l’amplificateur opérationnel maintient un courant constant à travers une charge, indépendamment des variations de tension d’alimentation ou de résistance de la charge. Cette configuration est particulièrement utile dans des applications où un courant stable est nécessaire, comme dans le contrôle de LED ou de moteurs.
Configuration de Base

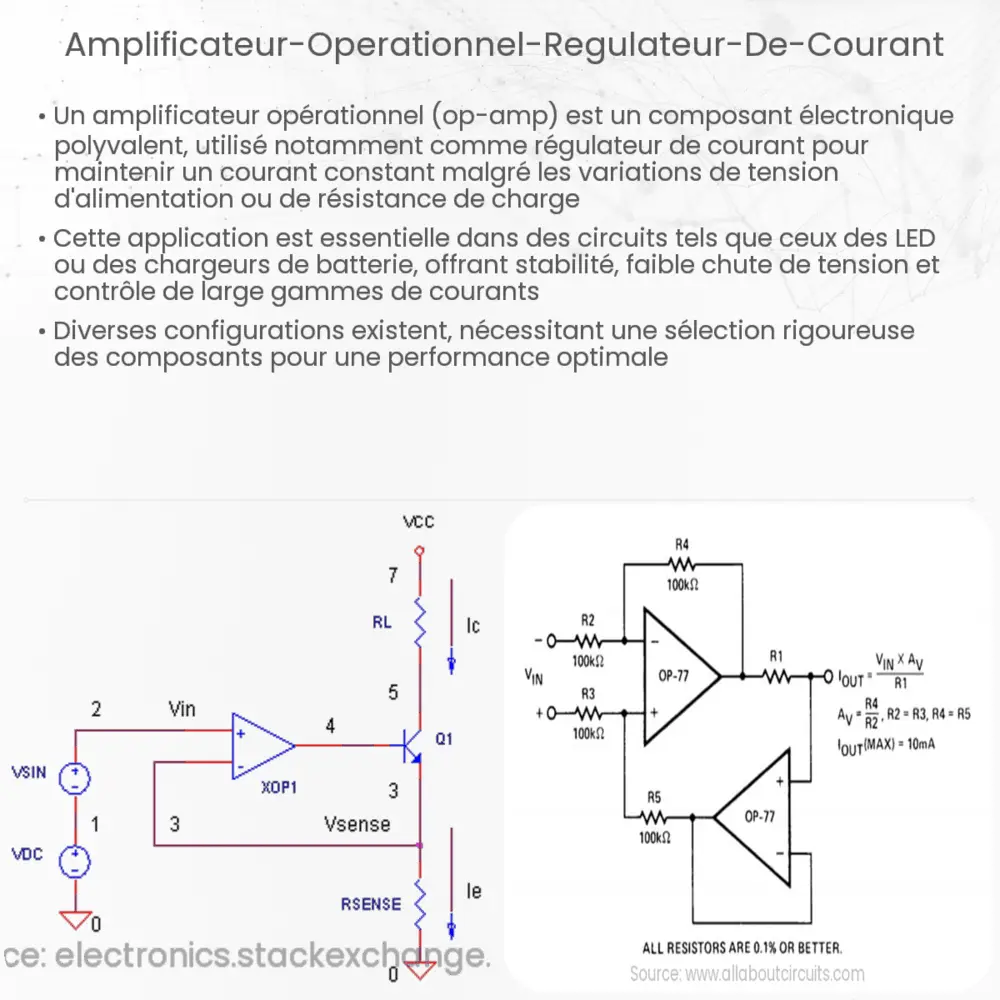

Pour utiliser un op-amp comme régulateur de courant, il faut le connecter en mode suiveur de tension avec une résistance de référence. La formule de base pour calculer le courant de sortie est Isortie = VRéf / RRéf, où VRéf est la tension de référence et RRéf est la résistance de référence. Cette configuration garantit que le courant à travers la charge reste constant même si la tension d’alimentation varie.
Avantages et Limitations
Les avantages d’utiliser un op-amp comme régulateur de courant incluent une grande précision et stabilité du courant, une faible dépendance vis-à-vis des variations de tension d’alimentation, et une flexibilité dans le choix de la charge. Cependant, il y a également des limitations, telles que la gamme de courants régulables limitée par les spécifications de l’op-amp et la nécessité d’une alimentation séparée pour le circuit de régulation.
En conclusion, l’amplificateur opérationnel régulateur de courant est un outil précieux dans de nombreuses applications électroniques. Sa capacité à maintenir un courant constant à travers une charge, même face à des variations de tension ou de résistance, le rend indispensable dans de nombreux circuits.
Applications Pratiques
Le régulateur de courant à base d’amplificateur opérationnel trouve son utilité dans diverses applications. Par exemple, dans le contrôle de l’intensité des LED, où un courant stable est nécessaire pour maintenir une luminosité constante. Il est également utilisé dans les circuits de charge de batteries, où il est crucial de contrôler précisément le courant de charge pour éviter les dommages. En outre, les amplificateurs opérationnels régulateurs de courant sont fréquemment employés dans les systèmes de contrôle de moteurs et les circuits de conditionnement de capteurs.
Choix et Paramétrage de l’Op-Amp
Le choix de l’amplificateur opérationnel dépend de plusieurs facteurs tels que la gamme de tension d’alimentation, la capacité de courant de sortie, et les caractéristiques de bande passante. Il est important de sélectionner un op-amp qui peut gérer la tension et le courant maximaux requis par l’application. De plus, le paramétrage du circuit, notamment la sélection de la résistance de référence et de la tension de référence, doit être fait avec soin pour assurer une régulation de courant précise et stable.
Considérations de Sécurité et de Fiabilité
Lors de la conception d’un circuit avec un amplificateur opérationnel régulateur de courant, il est crucial de prendre en compte les aspects de sécurité et de fiabilité. Cela inclut la protection contre les surintensités et les surchauffes, ainsi que la conception pour une durée de vie longue et stable du circuit. Il est également essentiel de comprendre les limites du composant pour éviter toute surcharge qui pourrait endommager l’op-amp ou d’autres éléments du circuit.
Conclusion
En résumé, l’amplificateur opérationnel régulateur de courant est un composant polyvalent et puissant dans l’arsenal de l’électronicien. Sa capacité à fournir un courant constant malgré les variations de la tension d’alimentation ou de la résistance de la charge le rend idéal pour une multitude d’applications, des LEDs aux systèmes de charge de batteries. Lors de son utilisation, il est important de choisir le bon op-amp pour l’application, de configurer correctement le circuit, et de prendre en compte les mesures de sécurité pour assurer une performance optimale et durable. Grâce à sa polyvalence et sa fiabilité, l’amplificateur opérationnel régulateur de courant continuera d’être un composant clé dans les conceptions électroniques futures.
