Explora el funcionamiento, tipos y aplicaciones de los sensores de efecto Hall, fundamentales en la industria electrónica.
Introducción a los Sensores de Efecto Hall
Los sensores de efecto Hall son dispositivos electrónicos que detectan la presencia y magnitud de campos magnéticos. Su funcionamiento se basa en el efecto Hall, un fenómeno físico descubierto por Edwin H. Hall en 1879. A través de este fenómeno, estos sensores pueden medir las fuerzas magnéticas y convertirlas en señales eléctricas que luego se interpretan en diversos dispositivos y sistemas.
Principio de Funcionamiento

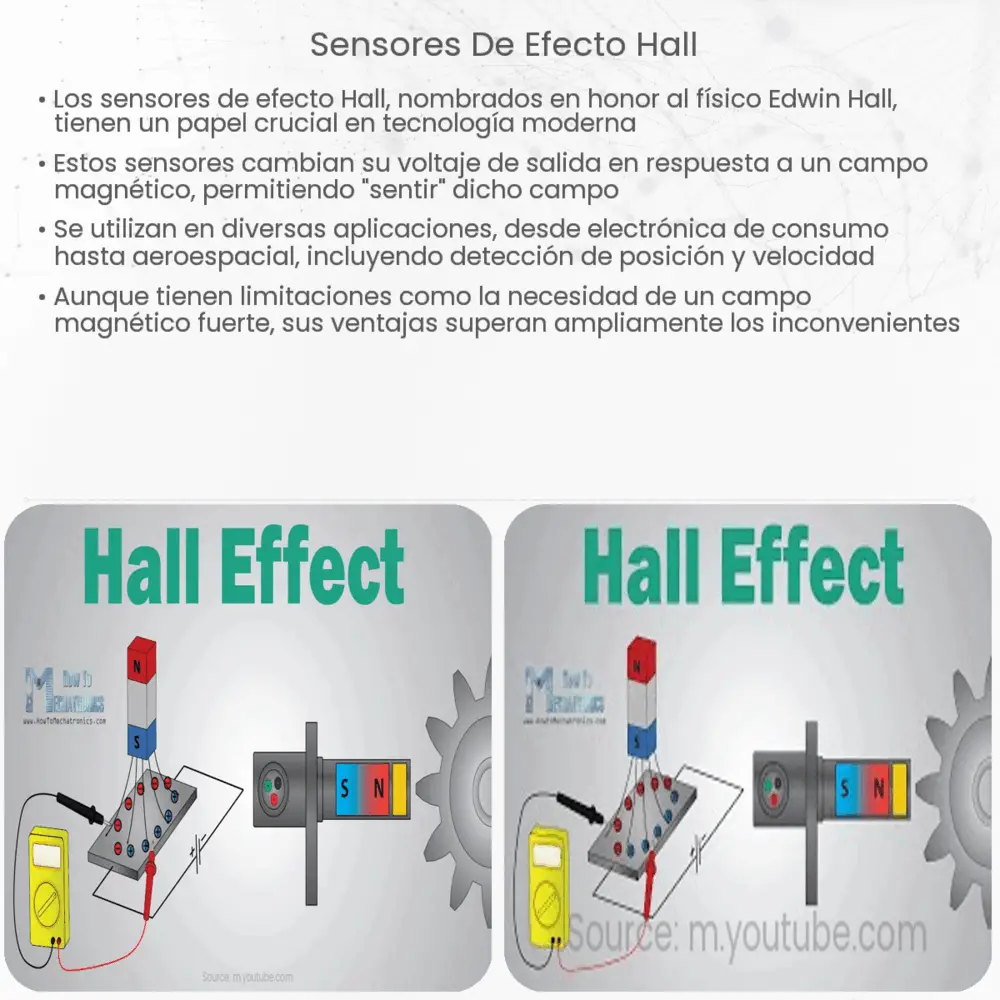

El principio de funcionamiento de los sensores de efecto Hall se basa en la propiedad de ciertos materiales para generar una diferencia de voltaje cuando se les aplica un campo magnético y una corriente eléctrica al mismo tiempo. Esta diferencia de voltaje, conocida como el voltaje Hall, es proporcional a la intensidad del campo magnético aplicado.
Este voltaje se genera debido al desplazamiento de los portadores de carga (electrones o huecos) en el material. En presencia de un campo magnético, estos portadores de carga se desvían a uno de los lados del conductor, generando así una diferencia de potencial o voltaje Hall.
Componentes de un Sensor de Efecto Hall
- Circuito de Offset: Se utiliza para eliminar la tensión residual que se puede generar en el sensor, lo que ayuda a asegurar una salida precisa.
- Amplificador: Este componente se utiliza para amplificar la señal de salida del sensor, permitiendo que pueda ser interpretada más fácilmente por otros sistemas o dispositivos.
- Elemento Hall: Es la parte central del sensor. Es aquí donde se produce el voltaje Hall cuando se aplica un campo magnético.
Aplicaciones de los Sensores de Efecto Hall
Los sensores de efecto Hall son ampliamente utilizados en una variedad de aplicaciones, principalmente debido a sus ventajas, como su alta precisión, robustez, y la capacidad de detectar campos magnéticos estáticos y dinámicos. Algunas de las aplicaciones más comunes incluyen:
- Control de velocidad en motores de CC.
- Detección de posición en sistemas de control automático.
- Medición de corriente en sistemas eléctricos y electrónicos.
Tipos de Sensores de Efecto Hall
Existen principalmente tres tipos de sensores de efecto Hall:
- Sensores de efecto Hall Lineales: Generan una salida analógica que es directamente proporcional al campo magnético que se les aplica.
- Interruptores de efecto Hall: Proporcionan una salida digital ON/OFF en función de si el campo magnético aplicado es superior o inferior a un nivel de umbral predefinido.
- Latches de efecto Hall: Similar a los interruptores, pero con la diferencia de que su estado de salida no cambia hasta que se aplica un campo magnético opuesto.
Consideraciones al Elegir un Sensor de Efecto Hall
Al elegir un sensor de efecto Hall, es importante tener en cuenta varios factores, entre los que se incluyen:
- La sensibilidad del sensor: es la relación entre el voltaje de salida y el campo magnético aplicado.
- El rango de operación del sensor: es el rango de valores de campo magnético en los que el sensor puede operar de manera efectiva.
- La precisión del sensor: es la capacidad del sensor para producir una salida precisa en relación con el campo magnético aplicado.
- El tipo de salida (analógica o digital) que se necesita para la aplicación específica.
Conclusión
Los sensores de efecto Hall son dispositivos valiosos que han encontrado su lugar en diversas aplicaciones industriales, automotrices y electrónicas. La capacidad de estos sensores para detectar campos magnéticos sin contacto físico los hace ideales para aplicaciones que requieren precisión y fiabilidad. Aunque elegir el sensor adecuado puede requerir una consideración cuidadosa de varios factores, la flexibilidad y el rendimiento que ofrecen estos sensores hacen que valga la pena el esfuerzo.
