Descubre en profundidad el sensor de fuerza tipo S: su funcionamiento, aplicaciones, ventajas y desventajas en nuestra guía completa.
Introducción al Sensor de Fuerza Tipo S
En el ámbito de la medición y el control de fuerzas, los sensores de fuerza desempeñan un papel crucial. Existen diversos tipos de sensores de fuerza, y uno de los más comunes y eficientes es el sensor de fuerza tipo S.

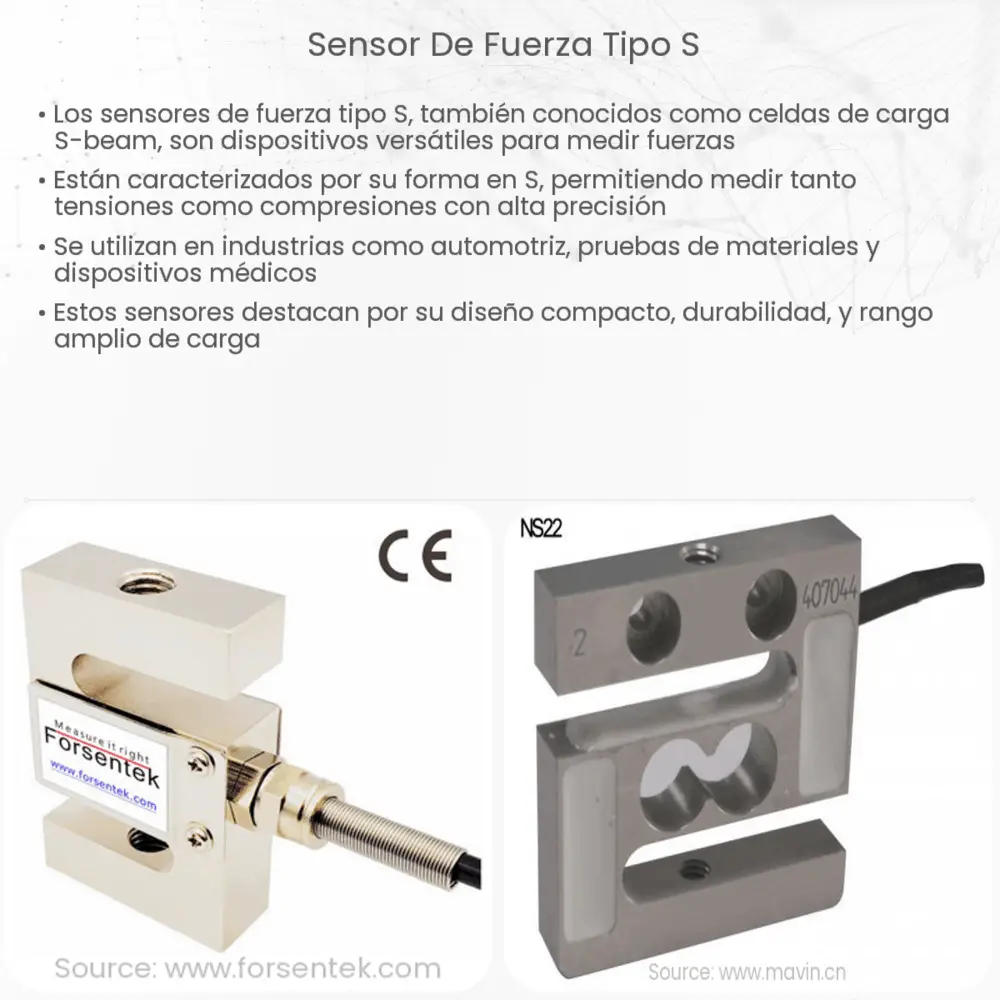

El sensor de fuerza tipo S, también conocido como célula de carga tipo S debido a su forma particular, es un dispositivo transductor que convierte la fuerza en una señal eléctrica mensurable. Su diseño se basa en el principio de la elasticidad de los cuerpos, que permite la medición de fuerzas de tensión y compresión.
Características del Sensor de Fuerza Tipo S
- Capacidad de Medición: Este tipo de sensores puede medir fuerzas desde muy pequeñas hasta muy grandes, dependiendo de su diseño y material de construcción.
- Precisión: Los sensores de fuerza tipo S son conocidos por su alta precisión, lo que los hace ideales para aplicaciones donde la exactitud de las mediciones es esencial.
- Versatilidad: Debido a su capacidad para medir tanto fuerzas de tensión como de compresión, estos sensores son versátiles y se utilizan en una amplia gama de aplicaciones.
Principio de funcionamiento
El funcionamiento del sensor de fuerza tipo S se basa en la propiedad de elasticidad de los materiales. Cuando se aplica una fuerza a este sensor, el material se deforma de manera elástica, lo que genera una tensión que es proporcional a la fuerza aplicada.
Esta tensión se convierte en una señal eléctrica mediante el uso de galgas extensométricas, que son dispositivos que varían su resistencia eléctrica en función de la deformación a la que están sometidos. Estas galgas se montan en un puente de Wheatstone, que es un circuito eléctrico utilizado para medir resistencias desconocidas. De este modo, la fuerza se convierte en una señal eléctrica que puede ser procesada y leída.
Aplicaciones del Sensor de Fuerza Tipo S
Los sensores de fuerza tipo S son utilizados en una amplia gama de aplicaciones debido a su versatilidad. Algunas de las más comunes incluyen:
- Sistemas de pesaje industrial: Estos sensores son esenciales en balanzas y básculas industriales donde se requiere una alta precisión.
- Control de maquinaria: En diversas máquinas y equipos industriales, estos sensores se utilizan para controlar y regular la fuerza aplicada en procesos automáticos.
- Medición de fuerzas en estructuras: Los sensores de fuerza tipo S también se utilizan en la monitorización de fuerzas en diversas estructuras, como puentes o edificios, para detectar y prevenir posibles fallos estructurales.
- Industria aeroespacial: En esta industria, estos sensores se utilizan para medir las fuerzas a las que están sometidas diferentes partes de las aeronaves.
- Investigación y desarrollo: En entornos de investigación, estos sensores son útiles para realizar una variedad de experimentos relacionados con la medición de fuerzas.
Ventajas y desventajas del Sensor de Fuerza Tipo S
Como todos los dispositivos, los sensores de fuerza tipo S tienen sus ventajas y desventajas. Entre las ventajas, podemos destacar su alta precisión, versatilidad y la capacidad de medir tanto fuerzas de tensión como de compresión.
Además, estos sensores son relativamente sencillos de instalar y utilizar, lo que facilita su implementación en una amplia gama de aplicaciones.
Sin embargo, también presentan algunas desventajas. La principal es que son más susceptibles a errores de medición cuando se les somete a fuerzas laterales o momentos de flexión. Además, requieren una correcta calibración para proporcionar resultados precisos, lo que puede ser un proceso complejo en algunas situaciones.
Conclusión
En resumen, el sensor de fuerza tipo S es una herramienta poderosa y versátil en el ámbito de la medición de fuerzas. Su diseño basado en la propiedad de elasticidad de los materiales, junto con su capacidad para convertir la fuerza en una señal eléctrica mensurable, lo hacen ideal para una amplia gama de aplicaciones, desde la industria hasta la investigación y desarrollo.
A pesar de sus desventajas, como la susceptibilidad a errores de medición en ciertas situaciones, su facilidad de uso, alta precisión y versatilidad hacen que los sensores de fuerza tipo S sean una opción popular en muchas áreas donde se requiere la medición precisa de las fuerzas.
