Descubra cómo funcionan los Resistores Sensibles a la Fuerza (FSR), sus aplicaciones, ventajas, limitaciones y su papel en tecnología actual.
Introducción a los Resistores Sensibles a la Fuerza (FSR)
Los Resistores Sensibles a la Fuerza, o FSR por sus siglas en inglés (Force Sensitive Resistors), son dispositivos que permiten la detección de fuerza física, presión o estrés, y la convierten en una variación de resistencia eléctrica. Este cambio en la resistencia puede ser medido y utilizado para controlar una amplia variedad de funciones y sistemas.
Funcionamiento de los FSR
Los FSR funcionan mediante el principio de resistencia variable. Son básicamente un resistor cuya resistencia cambia al aplicarle fuerza en la superficie. En condiciones normales, sin ninguna presión aplicada, la resistencia de un FSR es muy alta (en el orden de los megaohms). Cuando se aplica presión, la resistencia disminuye significativamente, incluso puede llegar al rango de los kiloohms o menos.

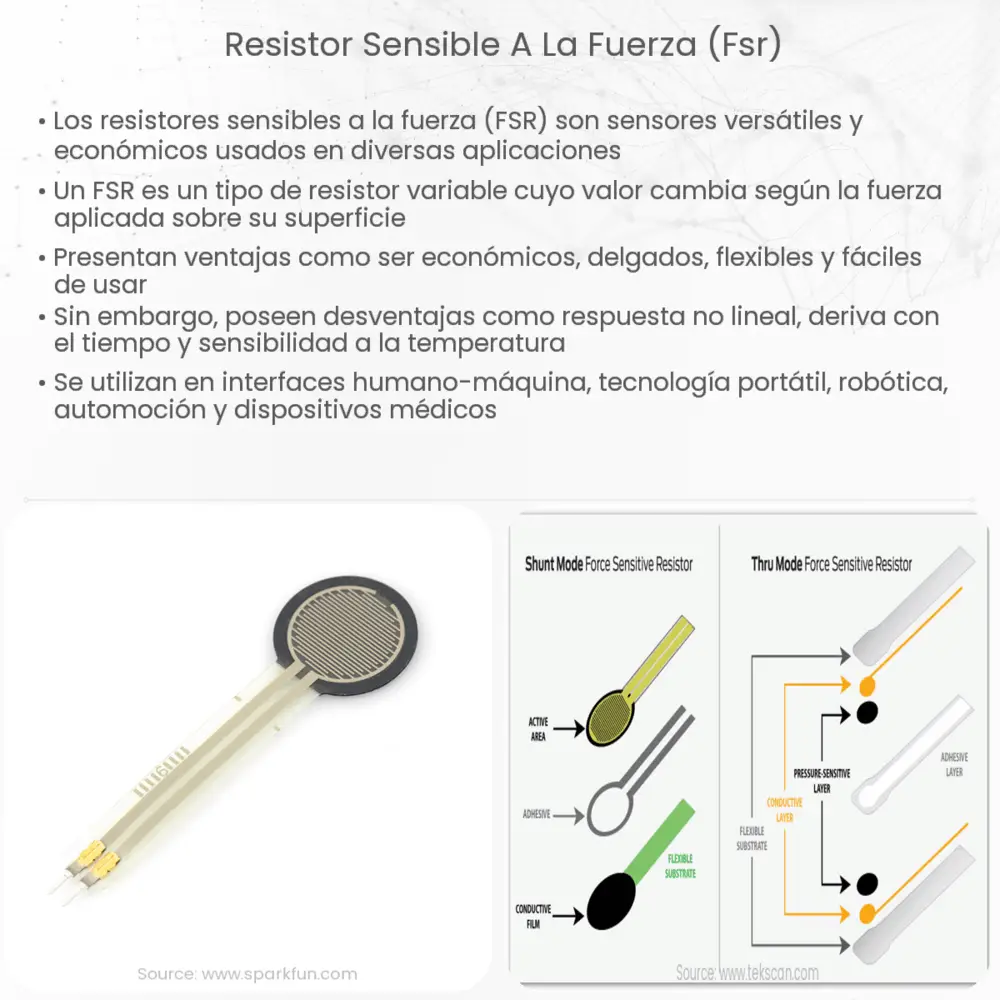

Construcción de un FSR
Un FSR típicamente consta de tres partes principales:
- Elemento sensor: Es el componente que cambia su resistencia en función de la fuerza. Usualmente está hecho de un material semi-conductor, como el polvo de óxido metálico, que está impregnado en un sustrato.
- Electrodos: Son los dos contactos metálicos que se encuentran en cada lado del elemento sensor. Cuando se aplica una fuerza al sensor, los granos de óxido metálico en el sustrato se acercan más entre sí, reduciendo así la resistencia del FSR.
- Material de recubrimiento: Es un material flexible y resistente que protege al FSR de daños físicos y ambientales.
Aplicaciones de los FSR
Los FSR tienen una variedad de aplicaciones en diferentes campos debido a su capacidad para detectar y medir la fuerza. Algunas de estas aplicaciones incluyen:
- Controles táctiles: Los FSR pueden ser utilizados para crear botones y switches que responden a la fuerza. Estos son comúnmente encontrados en dispositivos como teclados, controles de videojuegos y pantallas táctiles.
- Sensores de presión: Pueden ser usados para detectar si un objeto está siendo presionado o no. Esto es útil en una amplia gama de aplicaciones, desde la detección de la presencia de un asiento de coche hasta la monitorización de la presión en las camas de los hospitales.
- Sistemas de seguridad: Los FSR se utilizan en algunos sistemas de seguridad para detectar la presión aplicada en ciertos puntos, como las ventanas o las puertas.
- Robótica: Los FSR son comúnmente utilizados en robótica para medir la fuerza ejercida por un robot, para permitir una respuesta controlada.
- Instrumentos musicales: Algunos instrumentos musicales electrónicos, como los teclados MIDI, utilizan FSR para detectar la fuerza con la que se pulsan las teclas y así controlar el volumen o el tono del sonido producido.
Ventajas y Limitaciones de los FSR
Los FSR poseen una serie de ventajas que los hacen útiles en numerosas aplicaciones. Son sensores de bajo costo, con una gran vida útil, y su diseño delgado y flexible permite su uso en espacios confinados o en superficies irregulares. Además, son bastante sensibles y pueden detectar una amplia gama de fuerzas, lo que los hace versátiles para muchas aplicaciones.
Por otro lado, los FSR también presentan ciertas limitaciones. Aunque son capaces de detectar la presencia y la magnitud de la fuerza, no son buenos para medir la fuerza exacta con precisión. Además, pueden no ser precisos en condiciones extremas de temperatura y humedad. Finalmente, no deben ser sometidos a fuerzas continuas durante largos períodos de tiempo, ya que esto puede desgastar el material y afectar su rendimiento.
Conclusión
En resumen, los Resistores Sensibles a la Fuerza (FSR) son dispositivos de detección útiles y versátiles que juegan un papel fundamental en muchas áreas, desde la electrónica de consumo hasta la robótica y los sistemas de seguridad. Aunque tienen sus limitaciones, su costo relativamente bajo, su flexibilidad y su capacidad para detectar una amplia gama de fuerzas los hacen adecuados para una amplia variedad de aplicaciones. Como con cualquier tecnología, es esencial comprender las características y limitaciones de los FSR para aprovechar al máximo su potencial y aplicarlos de manera efectiva.
