Descubre qué son los relevadores de estado sólido, cómo funcionan, sus tipos, ventajas, desventajas y aplicaciones comunes.

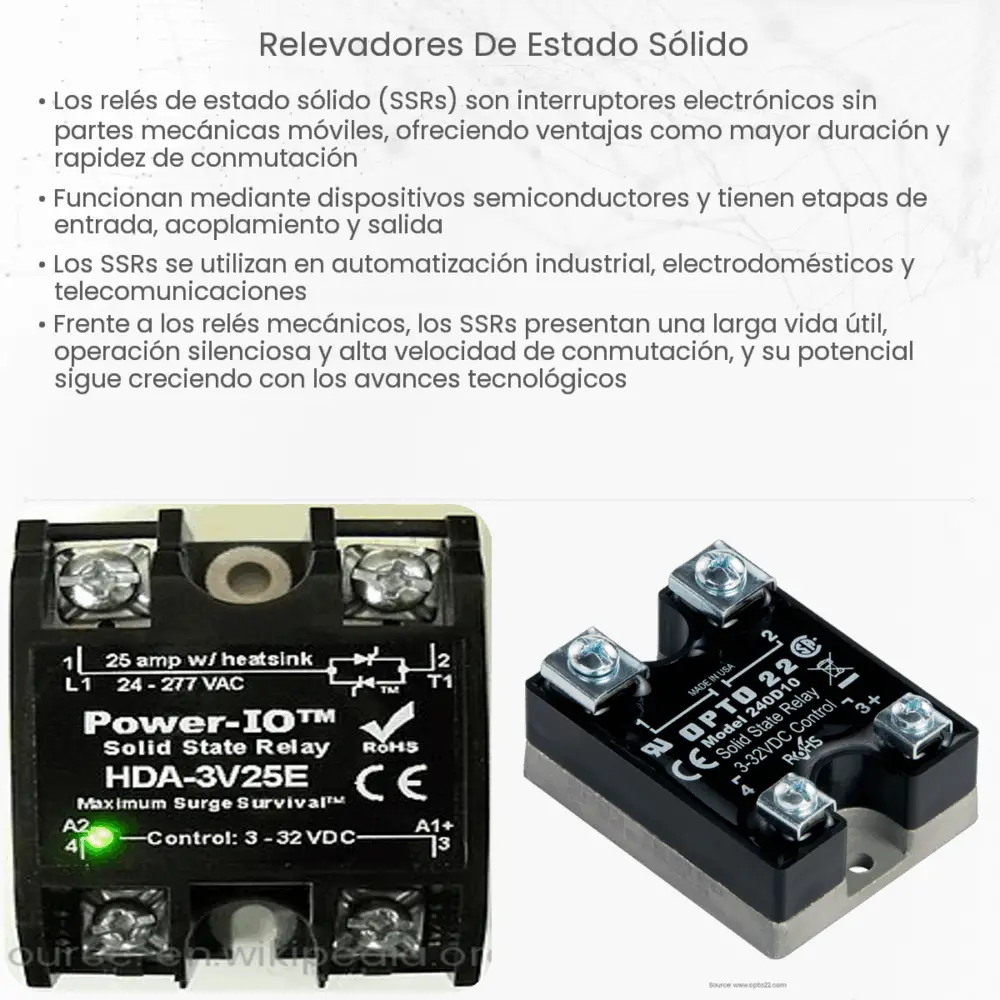

Introducción a los relevadores de estado sólido
Los relevadores de estado sólido (Solid State Relays o SSR en inglés), son dispositivos de conmutación electrónica que realizan la misma función que los relés electromecánicos, pero con características técnicas distintas que los hacen particularmente útiles en determinadas aplicaciones. A diferencia de los relés tradicionales, los relevadores de estado sólido no tienen partes móviles, lo que aumenta su durabilidad y confiabilidad.
¿Cómo funcionan los relevadores de estado sólido?
Un relevador de estado sólido está compuesto por cuatro componentes principales: un circuito de entrada, un dispositivo de acoplamiento óptico, un dispositivo de conmutación y un circuito de salida.
- Circuito de entrada: Este es el lugar donde se aplica la señal de control. Es decir, cuando la tensión es aplicada a este circuito, el relevador se activa.
- Dispositivo de acoplamiento óptico: Este componente aísla el circuito de entrada del de salida, protegiendo la electrónica de control de posibles sobrecargas.
- Dispositivo de conmutación: Este es el corazón del relevador y es el que permite o bloquea el paso de corriente cuando se activa la señal de control.
- Circuito de salida: Aquí es donde se conecta la carga que se desea controlar, ya sea un motor, una lámpara, un calentador, etc.
Tipos de relevadores de estado sólido
Existen varios tipos de relevadores de estado sólido, clasificados de acuerdo a su método de conmutación y el tipo de carga que pueden manejar. Los más comunes son:
- Relevador de corriente alterna (AC): Este tipo de relevador puede controlar cargas de corriente alterna, como motores y lámparas incandescentes.
- Relevador de corriente continua (DC): Este relevador es capaz de controlar cargas de corriente continua, como las baterías y circuitos de electrónica digital.
- Relevador de corriente mixta (AC/DC): Este tipo de relevador puede controlar tanto cargas de corriente alterna como de corriente continua.
Ventajas y desventajas de los relevadores de estado sólido
Los relevadores de estado sólido ofrecen varias ventajas sobre los relés electromecánicos tradicionales. Entre estas ventajas se incluyen:
- Conmutación más rápida: Los relevadores de estado sólido pueden conmutar cargas en milisegundos o menos, lo que los hace ideales para aplicaciones de alta velocidad.
- Vida útil más larga: Debido a que no tienen partes móviles, los relevadores de estado sólido suelen tener una vida útil mucho más larga que los relés electromecánicos.
- Resistencia a las vibraciones: Los relevadores de estado sólido son más resistentes a las vibraciones y golpes, lo que los hace adecuados para aplicaciones en entornos difíciles.
Sin embargo, también tienen algunas desventajas:
- Mayor costo: Los relevadores de estado sólido suelen ser más caros que los relés electromecánicos.
- Disipación de calor: Los relevadores de estado sólido pueden generar una cantidad significativa de calor durante su funcionamiento, lo que puede requerir medidas de enfriamiento adicionales.
- Sensibilidad a las sobretensiones: Los relevadores de estado sólido pueden ser más sensibles a las sobretensiones y las corrientes de arranque, lo que puede requerir la inclusión de dispositivos de protección adicionales.
Aplicaciones de los relevadores de estado sólido
Los relevadores de estado sólido se utilizan en una amplia variedad de aplicaciones, incluyendo la automatización industrial, sistemas de control de procesos, sistemas de control de temperatura, electrodomésticos, sistemas de iluminación y muchas más.
Conclusión
En conclusión, los relevadores de estado sólido representan una alternativa moderna a los relés electromecánicos tradicionales, ofreciendo mayor durabilidad, resistencia a las vibraciones y tiempos de conmutación más rápidos. Aunque pueden tener un costo inicial más alto y requerir medidas de enfriamiento adicionales, su mayor vida útil y confiabilidad pueden hacer que sean una opción más rentable a largo plazo en muchas aplicaciones.
