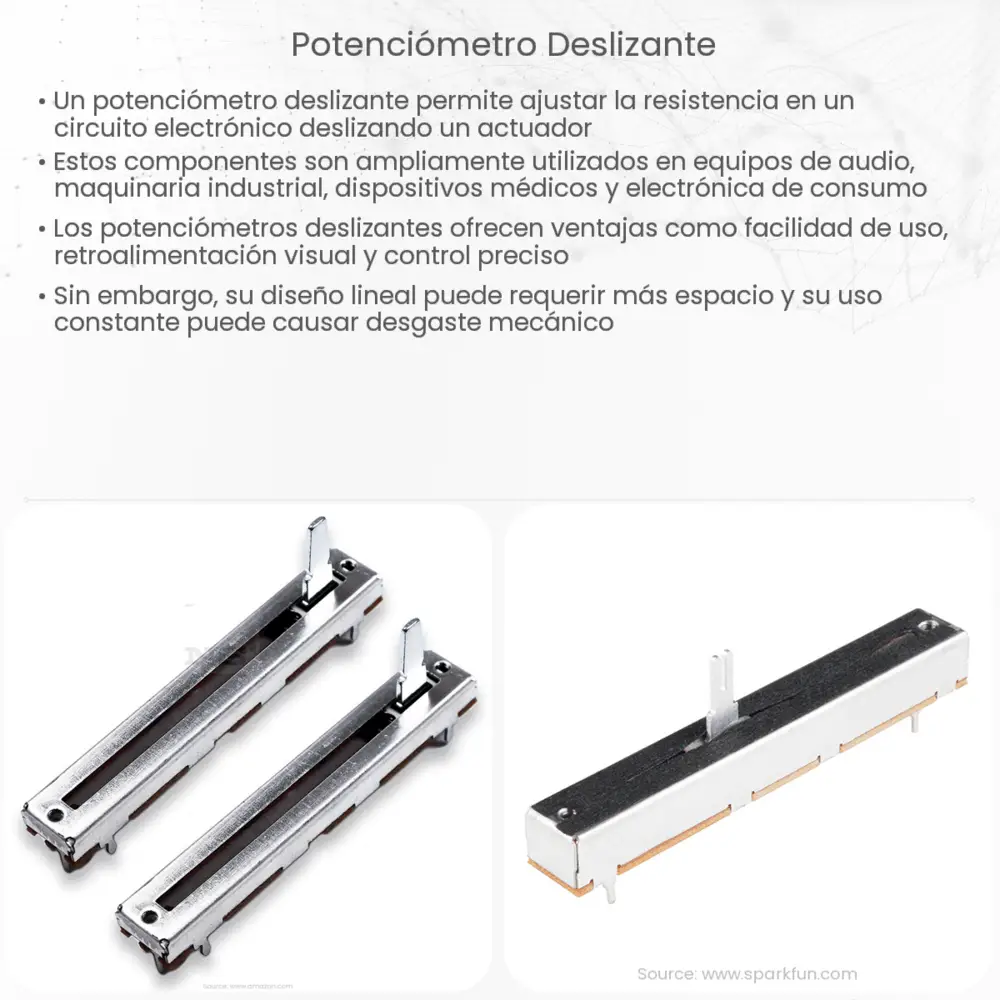

Introducción al Potenciómetro Deslizante
Un potenciómetro deslizante, también conocido como potenciómetro lineal, es un tipo de resistencia variable que se utiliza principalmente para variar la intensidad de la corriente eléctrica en un circuito. Como su nombre indica, la variación de resistencia en este dispositivo se logra deslizando un contacto sobre una resistencia de material conductor o semi-conductor.
Funcionamiento y Aplicaciones
El potenciómetro deslizante tiene una pista resistiva, generalmente de grafito, sobre la cual se mueve un cursor que permite variar la resistencia. Cuanto más lejos se desliza el cursor, más resistencia se introduce en el circuito, y viceversa. Su funcionamiento, por tanto, es similar al de un potenciómetro giratorio, solo que en este caso, la variación se realiza de manera lineal en lugar de circular.
Las aplicaciones de estos potenciómetros son muy variadas. Son utilizados en la industria musical para controlar el volumen y tono en mezcladoras y amplificadores de audio, en la industria electrónica para ajustar la sensibilidad de dispositivos, y en la industria de la iluminación para controlar la intensidad de la luz, entre otras cosas.
Estructura de un Potenciómetro Deslizante
- La pista de resistencia: Es el componente principal de este dispositivo. Está hecha de un material resistivo, generalmente carbón o cermet, y se extiende a lo largo del cuerpo del potenciómetro.
- El cursor o wiper: Se trata de un componente metálico que se desliza a lo largo de la pista de resistencia y permite variar la resistencia del circuito.
- Los terminales: Son las conexiones eléctricas del dispositivo. Normalmente, un potenciómetro tiene tres terminales: dos conectados a los extremos de la pista de resistencia y el tercero al cursor.
Al mover el cursor a lo largo de la pista de resistencia, cambia la longitud del trayecto de la corriente a través de la pista, lo cual altera la resistencia total.
Tipos de Potenciómetros Deslizantes
Los potenciómetros deslizantes pueden ser de varios tipos, dependiendo de la naturaleza de su uso. Los más comunes son los de tipo logarítmico y los de tipo lineal.
Los potenciómetros deslizantes lineales tienen una resistencia que varía de manera proporcional con la posición del cursor, es decir, a medida que el cursor se mueve a lo largo de la pista, la resistencia aumenta o disminuye linealmente. Este tipo es muy común en aplicaciones donde se requiere un control preciso y uniforme de la resistencia.
En cambio, los potenciómetros deslizantes logarítmicos o audio taper, tienen una resistencia que varía de manera logarítmica con la posición del cursor. Este tipo de potenciómetro es muy utilizado en controles de volumen de audio, debido a que la percepción humana del sonido no es lineal, sino logarítmica.
Consideraciones al Elegir un Potenciómetro Deslizante
Cuando se trata de seleccionar un potenciómetro deslizante, hay varios factores a considerar:
- Tipo de resistencia: Como se mencionó anteriormente, la resistencia puede ser lineal o logarítmica. La elección depende del tipo de aplicación.
- Valor de la resistencia: La resistencia total de la pista, medida en ohmios, también es un factor clave a considerar. Dependiendo de la aplicación, se puede necesitar un valor más alto o más bajo.
- Tamaño: Los potenciómetros deslizantes vienen en diferentes tamaños. El tamaño a elegir dependerá del espacio disponible en el dispositivo en el que se vaya a instalar.
Conclusión
En conclusión, el potenciómetro deslizante es un componente electrónico esencial que permite un control ajustable de la resistencia en diversas aplicaciones. Desde la industria de la música hasta la electrónica, pasando por la iluminación, su presencia es fundamental para el funcionamiento de muchos dispositivos. A la hora de elegir un potenciómetro deslizante, es importante considerar el tipo y valor de la resistencia, así como el tamaño del potenciómetro, para asegurarse de que se ajusta a las necesidades de la aplicación específica.
