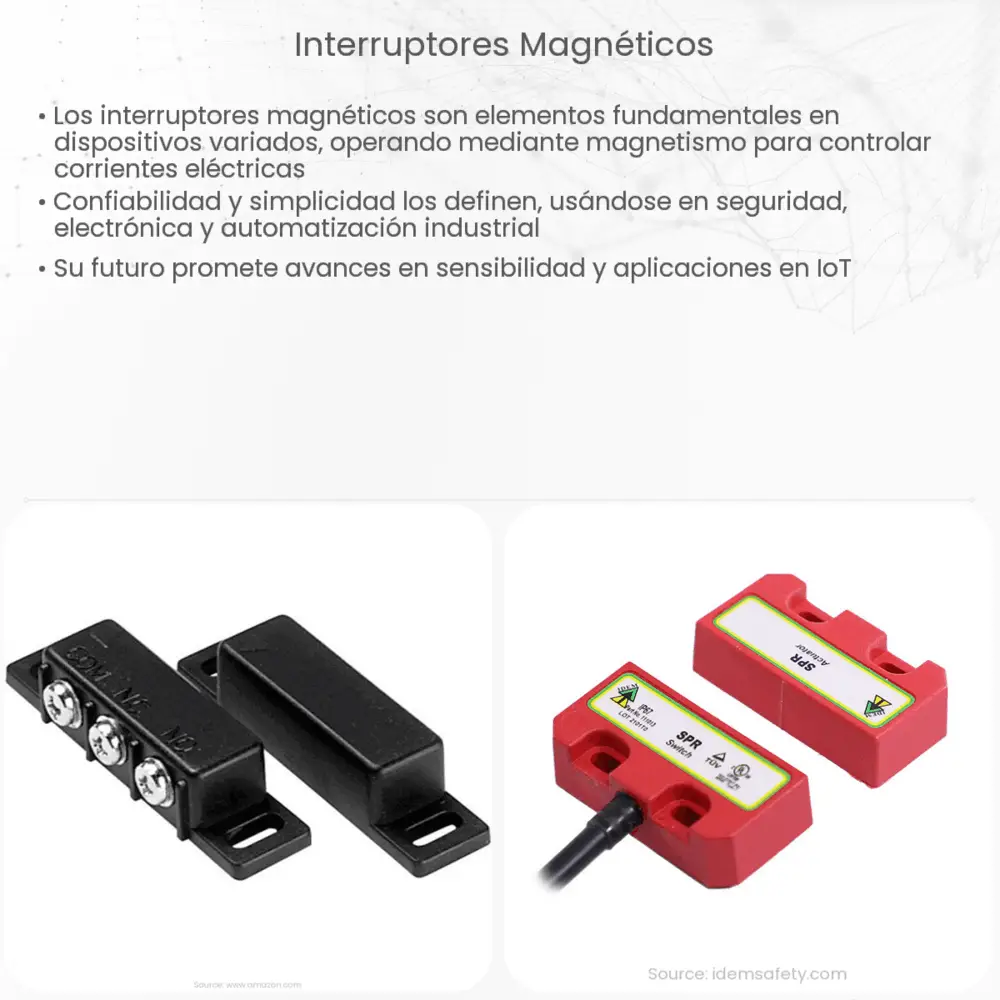

¿Qué son los interruptores magnéticos?
Los interruptores magnéticos, también conocidos como interruptores de reed o sensores de reed, son dispositivos que utilizan un par de contactos ferrosos flexibles encapsulados en un tubo de vidrio sellado al vacío. El interruptor se activa mediante un campo magnético externo, que provoca que los contactos se junten, permitiendo que fluya la corriente.
Funcionamiento de los interruptores magnéticos
En su estado normal, los dos contactos del interruptor de reed están separados, lo que interrumpe el flujo de corriente. Sin embargo, cuando se aplica un campo magnético externo -generalmente con un imán- los contactos se atraen y se cierran, permitiendo que la corriente fluya a través del interruptor.
Estos interruptores no requieren energía para operar y pueden funcionar en condiciones de alta tensión y corriente. Esta combinación de características los hace ideales para una amplia gama de aplicaciones, incluyendo sistemas de alarma, sensores de proximidad y dispositivos electrónicos de consumo.
Tipos de interruptores magnéticos
- Interruptor de láminas normalmente abierto (NO): En este tipo, los contactos están normalmente separados y se cierran cuando se aplica un campo magnético.
- Interruptor de láminas normalmente cerrado (NC): En estos interruptores, los contactos están normalmente cerrados y se separan cuando se aplica un campo magnético.
- Interruptor de láminas de cambio (CO): Estos interruptores tienen tres contactos: común (C), normalmente cerrado (NC) y normalmente abierto (NO). La posición de los contactos cambia cuando se aplica un campo magnético.
Aplicaciones de los interruptores magnéticos
Los interruptores magnéticos se utilizan en una amplia variedad de aplicaciones debido a su robustez, fiabilidad y capacidad para operar en una amplia gama de condiciones ambientales. Algunos ejemplos incluyen:
- En sistemas de seguridad, los interruptores de reed se utilizan para detectar la apertura o el cierre de puertas y ventanas.
- En electrónica de consumo, pueden encontrarse en teclados de ordenador, teléfonos móviles y otros dispositivos donde se necesitan interruptores de bajo coste y larga vida útil.
- En automoción, los interruptores magnéticos se utilizan en una variedad de aplicaciones, incluyendo la detección de la posición del cinturón de seguridad, la posición de la palanca de cambios, y la detección de la apertura del capó o del maletero.
- En la industria médica, se utilizan en dispositivos como bombas de infusión y equipos de respiración asistida para asegurar que los componentes están en la posición correcta.
- En electrodomésticos, los interruptores de reed pueden encontrarse en lavadoras y refrigeradores, donde se utilizan para detectar la apertura o el cierre de puertas.
Beneficios y limitaciones de los interruptores magnéticos
Algunas de las ventajas de los interruptores magnéticos incluyen su capacidad para funcionar sin energía, su durabilidad y fiabilidad, y su capacidad para trabajar en una amplia gama de condiciones ambientales. Sin embargo, también tienen algunas limitaciones. Por ejemplo, pueden ser susceptibles a interferencias magnéticas, y su distancia de operación -la distancia a la que el imán debe estar para activar el interruptor- puede ser relativamente corta.
También es importante tener en cuenta que, aunque los interruptores magnéticos pueden manejar altas tensiones y corrientes, no son adecuados para todas las aplicaciones de alta potencia debido a su pequeño tamaño y a la limitada capacidad de disipación de calor de los contactos de reed.
Conclusion
En conclusión, los interruptores magnéticos son componentes electrónicos versátiles que ofrecen una serie de beneficios en una variedad de aplicaciones, desde seguridad doméstica hasta dispositivos electrónicos de consumo y equipos médicos. Aunque no están exentos de limitaciones, su capacidad para operar sin energía, su fiabilidad y su capacidad para manejar altas tensiones y corrientes los hacen una opción atractiva para muchas aplicaciones. Al seleccionar un interruptor magnético para una aplicación específica, es importante tener en cuenta factores como la distancia de operación requerida, el entorno operativo y cualquier posible interferencia magnética.
