Explora el funcionamiento, los tipos, las aplicaciones y la relevancia de los filtros pasaaltos en la era digital actual.
Introducción a los filtros pasaaltos
Un filtro pasaaltos es un tipo especial de filtro electrónico que permite el paso de frecuencias altas y atenúa o elimina las frecuencias por debajo de un cierto punto de corte, conocido como la frecuencia de corte. Son herramientas fundamentales en muchas disciplinas técnicas, incluyendo la ingeniería eléctrica, la telecomunicación, y la procesamiento de señales digitales.
Funcionamiento de los filtros pasaaltos

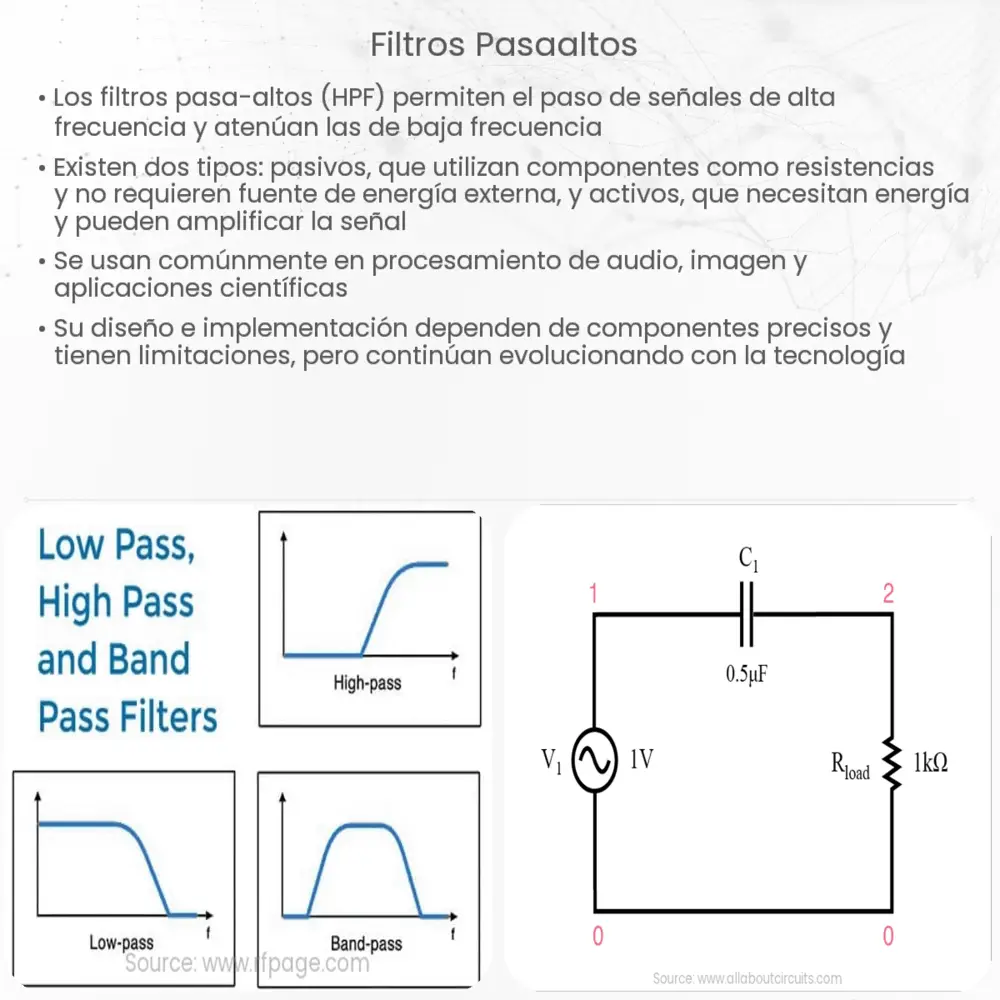

Los filtros pasaaltos operan basándose en la resistencia, la capacitancia, o ambas, para permitir el paso de señales de alta frecuencia. En un filtro pasaaltos simple, una resistencia y un condensador están conectados en serie. La señal de entrada se aplica a través de ambos, pero la señal de salida se toma solo a través de la resistencia. A bajas frecuencias, el condensador se comporta como un circuito abierto y bloquea el flujo de señal, pero a altas frecuencias, se comporta como un circuito cerrado, permitiendo que la señal pase.
Tipos de filtros pasaaltos
- Filtros pasaaltos pasivos: Estos filtros no requieren una fuente de alimentación externa para operar. Están compuestos por elementos pasivos, como resistencias, capacitores y bobinas.
- Filtros pasaaltos activos: Este tipo de filtro utiliza componentes activos, como transistores o amplificadores operacionales, en su diseño. Los filtros activos pueden amplificar la señal además de filtrarla.
Aplicaciones de los filtros pasaaltos
Los filtros pasaaltos tienen una amplia variedad de aplicaciones prácticas. Se utilizan frecuentemente en la ingeniería de audio para eliminar el ruido de baja frecuencia, como el zumbido de la línea de alimentación eléctrica, de las grabaciones de audio. Además, en la fotografía digital, los filtros pasaaltos se utilizan para enfatizar los bordes y los detalles finos en las imágenes.
La importancia de la frecuencia de corte
La frecuencia de corte es un parámetro crítico en el diseño de filtros pasaaltos. Es la frecuencia a partir de la cual el filtro empieza a atenuar las señales de entrada. La elección de la frecuencia de corte depende en gran medida de la aplicación específica del filtro. Por ejemplo, si se desea eliminar el ruido de línea de 60 Hz en una grabación de audio, la frecuencia de corte podría establecerse justo por encima de los 60 Hz.
Consideraciones de diseño
Al diseñar un filtro pasaaltos, además de la frecuencia de corte, hay otros factores importantes a considerar. Estos incluyen la pendiente del filtro, también conocida como la ‘caída’ o la ‘roll-off’, que es la rapidez con la que el filtro atenúa las frecuencias por debajo de la frecuencia de corte. Un filtro con una pendiente empinada proporcionará una separación más clara entre las frecuencias que se permiten y las que se atenúan, pero puede ser más difícil de implementar y puede introducir más distorsión en la señal de salida.
Filtros pasaaltos en la era digital
Con el advenimiento de la tecnología digital, los filtros pasaaltos se han vuelto aún más versátiles y fáciles de usar. Los filtros pasaaltos digitales, que se implementan en software, pueden ser fácilmente ajustados y modificados para adaptarse a las necesidades de diferentes aplicaciones. También son menos susceptibles a las variaciones de temperatura y otros factores ambientales que pueden afectar el rendimiento de los filtros analógicos.
Conclusión
Los filtros pasaaltos son herramientas vitales en muchos campos técnicos. Ya sea eliminando el ruido de baja frecuencia en una grabación de audio, mejorando los detalles en una imagen fotográfica, o protegiendo un circuito delicado de las señales de baja frecuencia, su capacidad para permitir el paso de frecuencias altas y bloquear las bajas es invaluable. Aunque los conceptos subyacentes de los filtros pasaaltos son complejos y requieren un entendimiento profundo de la electrónica, su aplicación práctica ha permitido avances significativos en muchas áreas de la tecnología. En la era digital actual, la relevancia y la utilidad de estos filtros solo seguirán creciendo.
