Explora el mundo de los circuitos SIPO (Entrada Serial-Salida Paralela), su funcionamiento, aplicaciones y relevancia en la tecnología digital.
Introducción a SIPO: Entrada Serial-Salida Paralela
El término SIPO (Serial-In Parallel-Out o Entrada Serial-Salida Paralela) hace referencia a un tipo de circuito digital en la que se introduce un flujo de datos de manera serial (uno tras otro) y se obtiene una salida de datos en paralelo (todos a la vez).
Funcionamiento del Circuito SIPO
En un circuito SIPO, la entrada de información se realiza bit a bit, es decir, se introduce un bit de información a la vez. Esta entrada serial luego se transforma en una salida paralela donde todos los bits se entregan simultáneamente. Este proceso se lleva a cabo mediante un conjunto de flip-flops (también conocidos como biestables) conectados en serie.
Ejemplo de Circuito SIPO
Un ejemplo de un circuito SIPO sería un registro de desplazamiento. Este es un dispositivo que acepta una serie de bits de entrada uno a la vez, y después de un número determinado de ciclos de reloj, los muestra todos a la vez como salida paralela. Estos registros de desplazamiento se utilizan comúnmente en aplicaciones de almacenamiento y transferencia de datos.
Usos y Aplicaciones de SIPO
El uso de SIPO es común en muchas áreas de la electrónica digital, incluyendo:
-
Conversión de datos: La conversión de datos serial a paralelo es un uso común de SIPO, especialmente en interfaces de comunicación donde la información se recibe de manera serial pero necesita ser procesada en paralelo.
-
Procesamiento de señales digitales: En el procesamiento de señales digitales, el circuito SIPO se puede usar para convertir una señal de tiempo discreta (que es una serie de valores individuales) en una señal de tiempo paralelo (donde todos los valores se presentan simultáneamente).
-
Interfaz con dispositivos periféricos: En computadoras y otros dispositivos digitales, los circuitos SIPO pueden ser utilizados para la interfaz con dispositivos periféricos que tienen una entrada serial pero requieren una salida paralela para su funcionamiento.
En resumen, un circuito SIPO es una herramienta esencial en la electrónica digital y tiene una amplia gama de aplicaciones en diversas áreas de tecnología.
Diseño y Operación de un Circuito SIPO

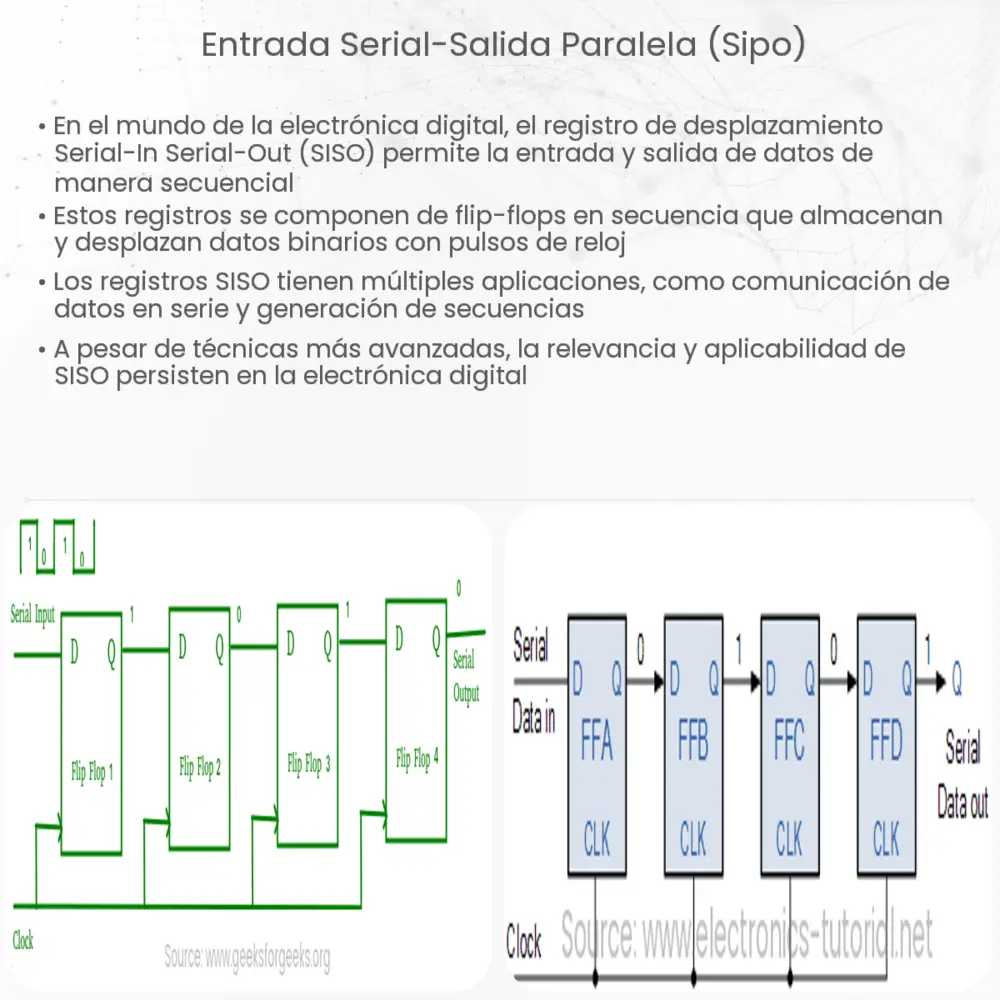

El diseño de un circuito SIPO normalmente implica el uso de flip-flops o registros de desplazamiento. Un flip-flop es un dispositivo que puede mantener un estado binario. Cuando se conectan en serie para formar un circuito SIPO, cada flip-flop almacena un bit de la entrada serial y luego la transfiere a la siguiente etapa en el próximo ciclo de reloj. Finalmente, después de todos los ciclos de reloj, todos los bits se entregan al mismo tiempo en la salida.
En un circuito de registro de desplazamiento (una forma común de SIPO), el primer bit de entrada se introduce en el primer flip-flop. En el siguiente ciclo de reloj, este bit se mueve al segundo flip-flop y el próximo bit de entrada se introduce en el primer flip-flop. Este proceso continúa hasta que todos los bits de entrada han sido introducidos y desplazados a través de todos los flip-flops.
Ventajas y Desventajas de SIPO
Como con cualquier tecnología, los circuitos SIPO tienen sus ventajas y desventajas.
-
Ventajas: Los circuitos SIPO son muy útiles para convertir datos de forma serial a paralela. También son simples de implementar y pueden manejar datos a altas velocidades. Además, ayudan a reducir la cantidad de cableado y la complejidad en los sistemas que necesitan convertir señales seriales a paralelas.
-
Desventajas: El principal inconveniente de los circuitos SIPO es que requieren un tiempo para recibir todos los bits antes de que puedan dar una salida. Esto puede resultar en una latencia que podría ser problemática en sistemas en tiempo real. Además, si hay un error en un bit durante la entrada, puede afectar a todos los bits de salida.
Conclusión
En conclusión, los circuitos SIPO juegan un papel crucial en la electrónica digital y la informática, permitiendo la conversión eficiente de datos de formato serial a paralelo. A pesar de algunas desventajas, como la latencia y la posibilidad de errores de propagación, los beneficios que ofrecen en términos de simplificación de diseño y manejo de alta velocidad de los datos los hacen esenciales en muchos sistemas digitales. Ya sea en el procesamiento de señales, la conversión de datos o la interfaz con dispositivos periféricos, los circuitos SIPO seguirán siendo una parte integral de la tecnología electrónica en el futuro previsible.
