Explore el mundo de los divisores de voltaje capacitivos, comprenda su funcionamiento, aplicaciones, ventajas y desventajas.
Introducción a los Divisores de Voltaje Capacitivos
Los divisores de voltaje son una parte fundamental en muchos circuitos electrónicos y tienen una amplia variedad de aplicaciones. Hay muchos tipos de divisores de voltaje, pero en este artículo, nos centraremos en los divisores de voltaje capacitivos, un tipo de divisor de voltaje que utiliza condensadores para dividir el voltaje.
¿Qué es un Divisor de Voltaje Capacitivo?
Un divisor de voltaje capacitivo es una red de condensadores que se utiliza para dividir el voltaje de una fuente de alimentación entre varios componentes en un circuito electrónico. Esta red es especialmente útil cuando se necesitan diferentes niveles de voltaje en diferentes partes del circuito, pero sólo se tiene una fuente de alimentación.
Principio de Funcionamiento
Los divisores de voltaje capacitivos funcionan basándose en la propiedad de los condensadores de almacenar carga eléctrica. En una red de condensadores conectados en serie, cada condensador se carga hasta el mismo valor que la fuente de alimentación. Sin embargo, la tensión, o diferencia de potencial, a través de cada condensador varía dependiendo de la capacitancia del condensador. Específicamente, la tensión es inversamente proporcional a la capacitancia.

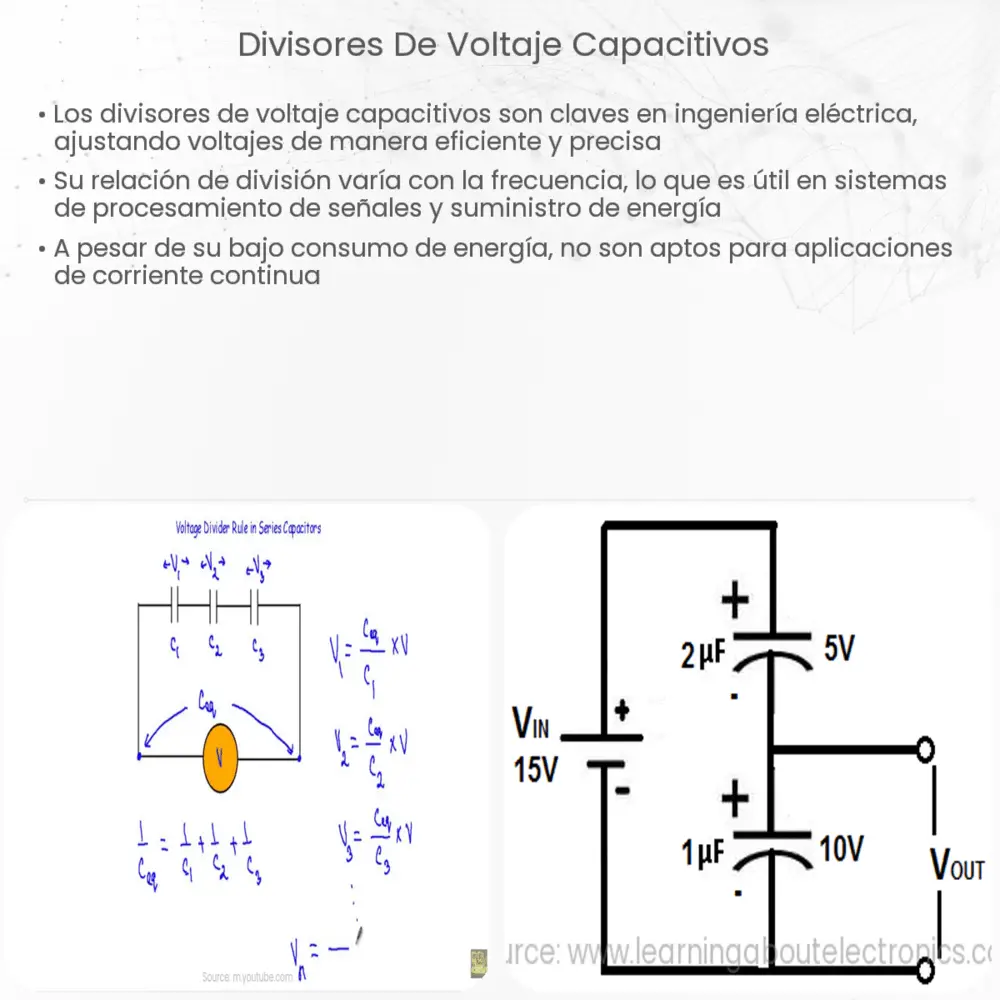

- Calculo de la tensión de salida: La tensión de salida de un divisor de voltaje capacitivo puede ser calculada utilizando la fórmula: Vout = Vin * (C2 / (C1 + C2)), donde Vin es la tensión de entrada, C1 y C2 son las capacidades de los condensadores.
- Seleccionando los condensadores: Seleccionar los valores adecuados de los condensadores es crucial para el funcionamiento correcto del divisor de voltaje. Los condensadores deben ser seleccionados de manera que la tensión en cada condensador no exceda su clasificación de tensión máxima.
Los divisores de voltaje capacitivos tienen varias aplicaciones en la electrónica, que se discutirán en la siguiente sección.
Aplicaciones de los Divisores de Voltaje Capacitivos
Los divisores de voltaje capacitivos son ampliamente utilizados en una variedad de aplicaciones electrónicas. Algunas de estas aplicaciones incluyen:
- Medición de alta tensión: Los divisores capacitivos son comúnmente utilizados en la medición de voltajes muy altos, donde los métodos directos no son factibles. Aquí, la tensión se divide a un nivel que puede ser medido de manera segura por un voltímetro.
- Generación de señales de oscilador: En circuitos osciladores, los divisores de voltaje capacitivos pueden ser usados para generar señales con una amplitud específica.
- Filtros de paso de banda: Los divisores capacitivos también pueden ser utilizados para crear filtros de paso de banda, que permiten sólo una cierta gama de frecuencias a través del circuito.
Ventajas y Desventajas
Como cualquier componente electrónico, los divisores de voltaje capacitivos tienen tanto ventajas como desventajas. Las ventajas incluyen la capacidad de dividir el voltaje en múltiples niveles y la posibilidad de medir altas tensiones de forma segura. Sin embargo, también existen desventajas, como la dependencia de la frecuencia y el hecho de que los condensadores pueden perder carga con el tiempo, lo que puede afectar a la precisión del divisor.
Conclusión
En conclusión, los divisores de voltaje capacitivos son herramientas valiosas en el diseño de circuitos electrónicos, permitiendo una distribución eficiente del voltaje a lo largo de un circuito y proporcionando una manera segura de medir altas tensiones. Aunque tienen algunas limitaciones, su flexibilidad y la variedad de aplicaciones que permiten hacen de ellos un componente esencial en la electrónica moderna. Con un entendimiento sólido de cómo funcionan, y cómo seleccionar y utilizar correctamente los condensadores, los ingenieros pueden diseñar y construir circuitos electrónicos más eficientes y efectivos.
