Introducción a los Divisores de Voltaje
En el mundo de la electrónica, los divisores de voltaje son uno de los conceptos más fundamentales y ampliamente utilizados. Estos dispositivos permiten reducir un voltaje de entrada a un voltaje más pequeño, necesario para diferentes componentes de un circuito. Funcionan utilizando resistencias para dividir la tensión de entrada de acuerdo a la ley de Ohm y la ley de voltaje de Kirchhoff.
Funcionamiento y Aplicaciones

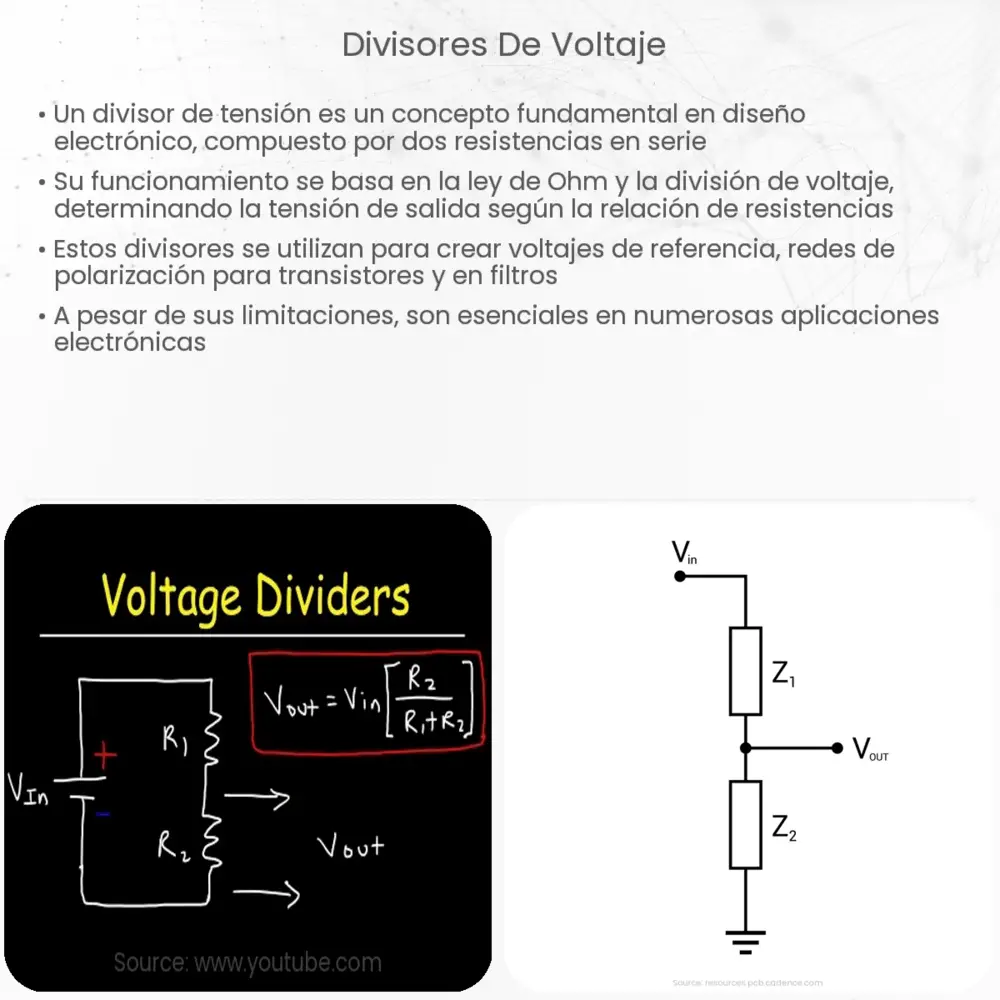

El principio de funcionamiento de un divisor de voltaje es bastante sencillo. Un divisor de voltaje está formado por una configuración de dos o más resistencias conectadas en serie. El voltaje de entrada se divide entre estas resistencias en proporción a sus valores. Esto se puede expresar mediante la fórmula:
- Vout = Vin * (R2 / (R1 + R2))
Donde Vout es el voltaje de salida, Vin es el voltaje de entrada, R1 es el valor de la primera resistencia y R2 es el valor de la segunda resistencia.
Los divisores de voltaje tienen múltiples aplicaciones. Son utilizados para crear niveles de voltaje inferiores para diferentes componentes en sistemas electrónicos, como amplificadores operacionales, transistores y circuitos digitales. También son vitales en la construcción de potenciómetros y en la generación de señales de referencia de voltaje.
Consideraciones al Utilizar Divisores de Voltaje
Es importante tener en cuenta varias consideraciones al utilizar divisores de voltaje. Primero, la carga conectada a la salida del divisor de voltaje puede afectar la tensión de salida. Si la carga tiene una resistencia baja, puede cambiar significativamente la tensión de salida. Por lo tanto, normalmente se desea que la resistencia de la carga sea mucho mayor que la resistencia total del divisor de voltaje.
Además, debido a que los divisores de voltaje usan resistencias, pueden consumir energía significativa, especialmente cuando las resistencias son bajas. Esto puede ser un problema en aplicaciones de bajo consumo de energía. En tales casos, se pueden considerar alternativas como los reguladores de voltaje.
Alternativas a los Divisores de Voltaje
Como mencionamos anteriormente, los divisores de voltaje pueden tener limitaciones, especialmente en aplicaciones de bajo consumo de energía. En estos casos, una alternativa común es el uso de reguladores de voltaje. Los reguladores de voltaje son dispositivos que mantienen un voltaje de salida constante, independientemente de las variaciones en el voltaje de entrada o en la carga.
Los reguladores de voltaje vienen en diferentes formas, como los reguladores de voltaje lineal y los reguladores de voltaje de conmutación. Los reguladores de voltaje lineal son simples y proporcionan un voltaje de salida limpio, pero pueden ser ineficientes. Los reguladores de voltaje de conmutación, por otro lado, son más eficientes, pero pueden generar ruido eléctrico y son más complejos.
Conclusion
En resumen, los divisores de voltaje son una herramienta esencial en el campo de la electrónica, utilizados para dividir un voltaje de entrada en voltajes más pequeños. Funcionan a través de una serie de resistencias y se utilizan en una variedad de aplicaciones. Sin embargo, deben manejarse con cuidado, teniendo en cuenta la carga y el consumo de energía.
A pesar de sus limitaciones, los divisores de voltaje seguirán siendo un pilar fundamental en la electrónica debido a su simplicidad y versatilidad. Además, para situaciones en las que un divisor de voltaje no es la opción más eficiente, existen alternativas como los reguladores de voltaje que pueden cumplir una función similar con mayor eficiencia energética.
El entendimiento de estos principios y su correcta aplicación son fundamentales para cualquier persona que desee adentrarse en el mundo de la electrónica y desarrollar sistemas efectivos y eficientes.
