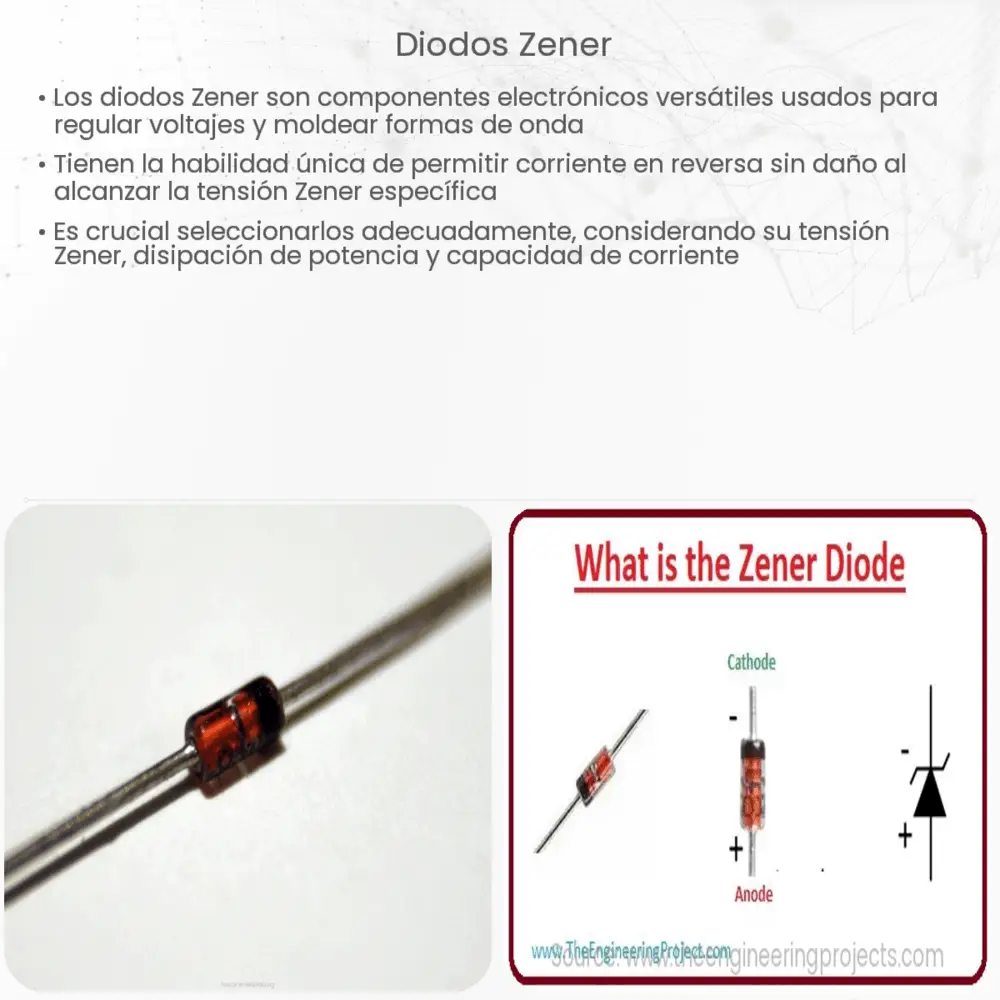

Introducción a los Diodos Zener
Los diodos Zener son componentes semiconductores que juegan un papel crucial en el mundo de la electrónica. Llevan el nombre de su inventor, el físico estadounidense Clarence Melvin Zener. En este artículo, nos adentraremos en la estructura, el funcionamiento y las diversas aplicaciones de los diodos Zener.
Estructura de los Diodos Zener
Un diodo Zener es un tipo de diodo que permite que la corriente fluya en ambas direcciones cuando se alcanza un cierto voltaje. Se diferencia de un diodo regular en que está diseñado para tener un voltaje de ruptura muy preciso en su región de polarización inversa.
La estructura de un diodo Zener se asemeja a la de un diodo de unión pn regular. Consiste en una unión pn en la que la región p es altamente dopada, mientras que la región n puede ser ligeramente o altamente dopada.
Funcionamiento de los Diodos Zener
Los diodos Zener funcionan en el régimen de polarización inversa, es decir, el voltaje inverso aplicado es mayor que el voltaje de ruptura del diodo. Cuando se alcanza el voltaje de ruptura, la unión pn comienza a conducir la corriente en la dirección inversa. Este voltaje en el que el diodo comienza a conducir en la polarización inversa se denomina ‘voltaje Zener’.
Este voltaje es crítico y se mantiene constante para un diodo Zener en particular, independientemente de la cantidad de corriente que atraviesa el diodo. Esta característica de los diodos Zener los hace útiles en diversas aplicaciones, especialmente en la regulación de voltaje y como referencia de voltaje.
Aplicaciones de los Diodos Zener
- Reguladores de voltaje: Debido a su capacidad para mantener un voltaje constante, los diodos Zener son comúnmente utilizados como reguladores de voltaje en circuitos electrónicos.
- Protección contra sobretensiones: Los diodos Zener también pueden funcionar como protectores contra sobretensiones, limitando los voltajes a niveles seguros en los circuitos electrónicos.
- Referencia de voltaje: Los diodos Zener se utilizan frecuentemente como dispositivos de referencia de voltaje debido a su capacidad de mantener un voltaje constante en condiciones de polarización inversa.
- Amplificadores: Los diodos Zener se utilizan en ciertos tipos de amplificadores como compensadores de voltaje. Ayudan a estabilizar las fluctuaciones de voltaje, mejorando así la calidad de la señal amplificada.
- En circuitos de clipping y clamping: Los diodos Zener se usan en circuitos de clipping y clamping para establecer niveles de voltaje específicos.
Limitaciones y consideraciones al utilizar Diodos Zener
Aunque los diodos Zener son útiles en una variedad de aplicaciones, también tienen sus limitaciones. Por ejemplo, no son muy eficientes en términos de consumo de energía, ya que generan una gran cantidad de calor. Además, a pesar de su robustez en condiciones de polarización inversa, pueden dañarse si la corriente que atraviesa el diodo supera su capacidad máxima.
Por lo tanto, al utilizar diodos Zener, es crucial seleccionar el diodo correcto que cumpla con los requisitos del circuito, en términos de voltaje Zener, potencia, tolerancia de voltaje y capacidad de corriente.
Conclusión
Los diodos Zener son un componente esencial en la caja de herramientas de cualquier ingeniero electrónico, gracias a su capacidad para mantener un voltaje constante y funcionar en condiciones de polarización inversa. A pesar de sus limitaciones, su utilidad en la regulación de voltaje, la protección contra sobretensiones, y como referencia de voltaje, entre otras aplicaciones, los hace indispensables en el diseño y la construcción de circuitos electrónicos. Con el diodo Zener correcto y un diseño de circuito cuidadoso, uno puede crear sistemas electrónicos robustos y estables.
