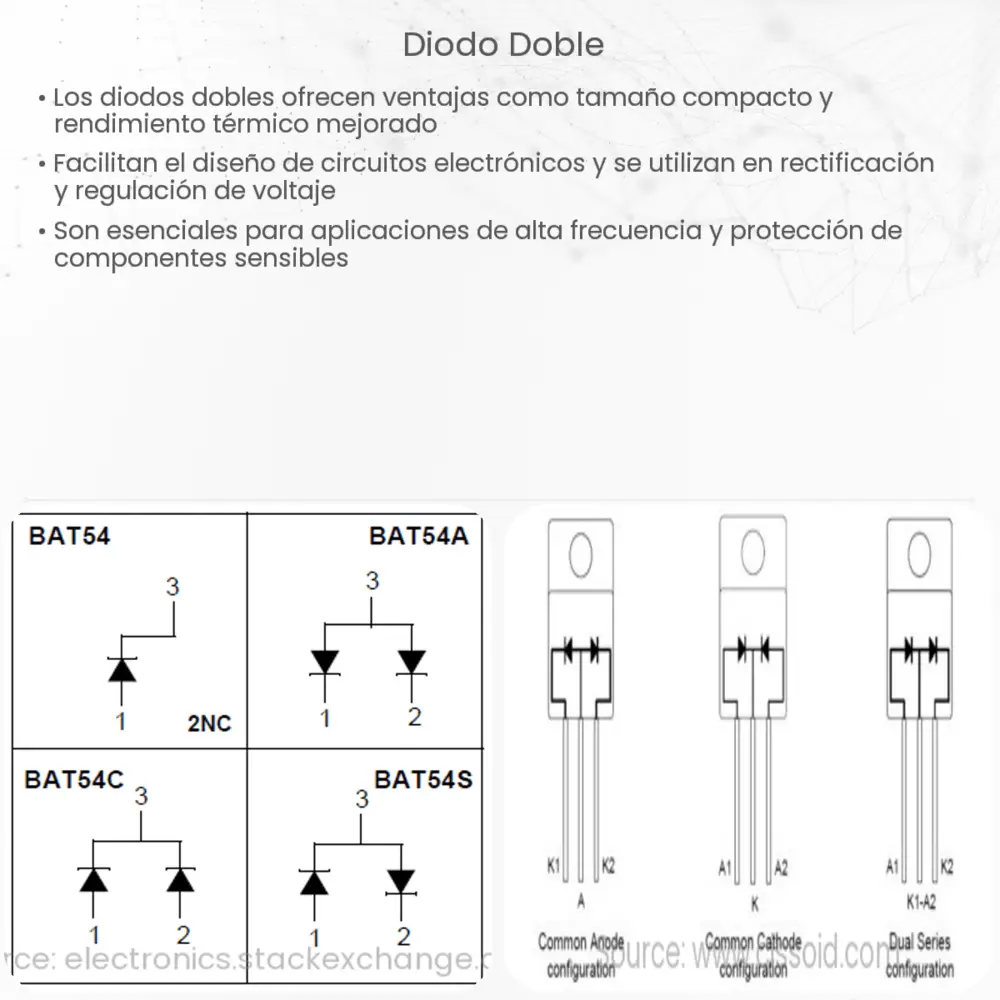

Introducción al Diodo Doble
El diodo doble o diodo de dos terminales es un dispositivo electrónico de estado sólido que permite el flujo de corriente en una sola dirección. Se utiliza comúnmente en diversas aplicaciones de la electrónica, incluyendo la rectificación de corriente alterna en corriente continua, el control de voltaje y la protección de circuitos. En este artículo, vamos a explorar más en detalle el funcionamiento y las aplicaciones de los diodos dobles.
Funcionamiento de un Diodo Doble
Un diodo doble se compone principalmente de dos semiconductores tipo P y N unidos juntos. La unión de estos dos semiconductores forma una barrera, llamada barrera de potencial, que impide el flujo de corriente en una dirección. En otras palabras, la corriente sólo puede fluir desde el lado P hacia el lado N, pero no al revés.
El diodo doble opera en tres modos distintos: polarización directa, polarización inversa y ruptura. En la polarización directa, la corriente puede fluir fácilmente a través del diodo. En la polarización inversa, la corriente es bloqueada. Y en el modo de ruptura, la corriente puede fluir en la dirección inversa, pero sólo cuando la tensión alcanza un cierto umbral crítico.
Aplicaciones del Diodo Doble
Los diodos dobles tienen una amplia gama de aplicaciones en la electrónica. Algunas de las más comunes incluyen:
- Rectificación de Corriente: Los diodos dobles son ampliamente utilizados en los rectificadores de corriente alterna (AC) para convertirla en corriente continua (DC). Esto es fundamental en dispositivos electrónicos que necesitan una fuente de alimentación de CC, como los ordenadores y las radios.
- Regulación de Voltaje: Los diodos Zener, una variante del diodo doble, se utilizan para regular el voltaje en diversos circuitos electrónicos. Funcionan permitiendo el paso de la corriente en la dirección inversa cuando la tensión supera un cierto umbral.
- Protección de Circuitos: Los diodos dobles pueden proteger los circuitos electrónicos de los picos de tensión y las corrientes inversas. Esto es particularmente importante en la protección de componentes sensibles, como los microprocesadores y los circuitos de memoria.
En la segunda parte de este artículo, analizaremos más a fondo las especificaciones técnicas y los detalles de diseño de los diodos dobles, así como algunas consideraciones clave para su uso en la práctica.
Especificaciones Técnicas y Detalles de Diseño de los Diodos Dobles
El diseño y las características técnicas de un diodo doble pueden variar considerablemente dependiendo de su uso previsto. Algunas de las especificaciones más importantes a tener en cuenta incluyen:
- Tensión de ruptura: La tensión de ruptura es la tensión mínima requerida para que un diodo doble permita el flujo de corriente en la dirección inversa. Esta característica es particularmente relevante en diodos Zener, donde se utiliza para regular el voltaje.
- Corriente directa máxima: Esta es la máxima cantidad de corriente que un diodo doble puede permitir en la dirección directa sin sufrir daños. Un diodo debe ser seleccionado con una corriente directa máxima que sea adecuada para la aplicación en la que se utilizará.
- Capacidad de recuperación inversa: Esta especificación indica cuánto tiempo tarda un diodo en cambiar de un estado de conducción a uno de bloqueo. Los diodos rápidos son necesarios en aplicaciones de alta frecuencia.
Consideraciones Prácticas para el Uso de Diodos Dobles
Al usar diodos dobles, hay varias consideraciones prácticas a tener en cuenta. Primero, los diodos generan calor cuando conducen corriente. Por lo tanto, se debe considerar la gestión térmica para evitar el sobrecalentamiento y los daños resultantes. Segundo, la colocación del diodo en un circuito es importante. Un diodo mal colocado puede provocar que el flujo de corriente no sea el esperado, lo que podría causar un mal funcionamiento del circuito.
Conclusión
En resumen, el diodo doble es un componente vital en numerosos dispositivos electrónicos, desempeñando roles esenciales en la rectificación de la corriente, la regulación del voltaje y la protección del circuito. Su funcionalidad se basa en su capacidad para permitir el flujo de corriente en una sola dirección, una característica que permite su versatilidad y amplio uso en la industria electrónica.
Es esencial tener en cuenta las especificaciones técnicas al seleccionar un diodo para una aplicación particular, así como considerar prácticas sólidas de diseño de circuitos y gestión térmica para garantizar su funcionamiento efectivo y duradero. Con un entendimiento sólido de su funcionamiento y uso, los diodos dobles continuarán siendo un
