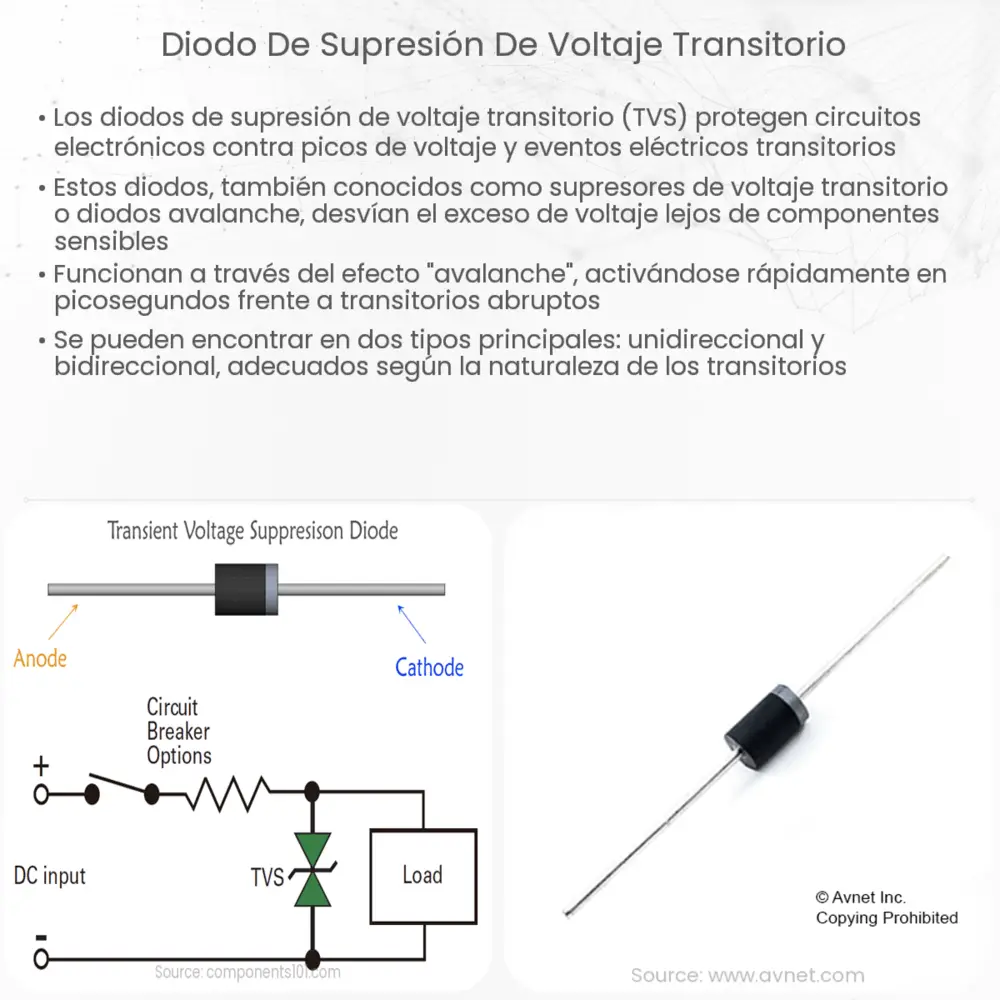

Introducción al Diodo de Supresión de Voltaje Transitorio
El diodo de supresión de voltaje transitorio, más conocido como TVS (Transil, Tranzorb, entre otros nombres comerciales), es un componente electrónico que desempeña un papel crucial en la protección de circuitos electrónicos contra sobretensiones temporales y picos de voltaje. Se encuentran comúnmente en aplicaciones donde la protección contra transitorios de voltaje, tanto en la línea de alimentación como en las señales de datos, es primordial para el correcto funcionamiento de los equipos.
Funcionamiento del Diodo TVS
Un diodo TVS funciona absorbiendo corrientes pico excesivas y desviándolas lejos de los componentes sensibles del circuito, en caso de sobretensión. Al mantener el voltaje a un nivel seguro, este tipo de diodo ayuda a evitar daños que pueden resultar de estos eventos transitorios. La capacidad de respuesta rápida del diodo TVS es una de sus mayores ventajas, ya que puede actuar en picosegundos después de detectar una sobretensión.
- Bi-direccional: Un diodo TVS bi-direccional puede manejar sobretensiones en ambas direcciones, lo que lo hace ideal para aplicaciones con requisitos de polaridad variable.
- Uni-direccional: Por otro lado, un diodo TVS uni-direccional proporciona protección en una sola dirección, pero ofrece una menor capacitancia, lo que puede ser beneficioso para ciertas aplicaciones.
Aplicaciones del Diodo TVS
Los diodos TVS son esenciales en numerosas aplicaciones, desde redes de telecomunicaciones hasta dispositivos médicos. Su importancia radica en su capacidad para proteger contra eventos transitorios, que son inevitables en la mayoría de los entornos operativos. Algunas de las aplicaciones más comunes incluyen:
- Protección de líneas de datos
- Supresión de transitorios en líneas de alimentación
- Protección de circuitos integrados sensibles
En la siguiente parte de este artículo, profundizaremos en la selección y especificaciones del diodo TVS, así como en las consideraciones de diseño para su implementación óptima en circuitos electrónicos.
Selección y Especificaciones del Diodo TVS
La selección de un diodo TVS adecuado se basa en varias especificaciones clave. Una consideración importante es el voltaje de trabajo, que debe ser ligeramente superior al voltaje máximo normal del circuito para evitar la activación durante el funcionamiento normal. Otra especificación crucial es la capacidad de pico de pulso, que indica la cantidad máxima de energía que el diodo puede absorber sin dañarse.
Consideraciones de Diseño
Para maximizar la eficacia de los diodos TVS, es esencial tener en cuenta algunas pautas de diseño. Primero, el diodo TVS debe estar lo más cerca posible del punto de entrada de la sobretensión. Esto asegura que la energía del transitorio se disipe en el diodo TVS en lugar de en los componentes del circuito. Segundo, es importante que el trazado del circuito entre el diodo TVS y el punto de entrada de la sobretensión sea lo más corto y directo posible, para minimizar las inductancias parásitas que podrían limitar la eficacia del diodo TVS.
Conclusión
En conclusión, los diodos de supresión de voltaje transitorio son componentes electrónicos esenciales para la protección de circuitos sensibles contra sobretensiones y transitorios de voltaje. Ofrecen una respuesta rápida a eventos transitorios y pueden manejar altos niveles de corriente de pulso, protegiendo eficazmente los componentos del circuito de posibles daños. Al seleccionar y diseñar con diodos TVS, es crucial tener en cuenta el voltaje de trabajo, la capacidad de pico de pulso, y las pautas de diseño para asegurar una protección efectiva contra sobretensiones transitorias. La adopción de estas prácticas ayudará a mejorar la fiabilidad y la vida útil de sus aplicaciones electrónicas.
