Explore la función y las aplicaciones del diafragma de sensor de nivel en industrias, su principio de funcionamiento, ventajas y desventajas.
Introducción al Diafragma de Sensor de Nivel
Los sistemas de medición y control han sido parte integral de las operaciones industriales durante muchos años. Entre los múltiples tipos de sensores utilizados en estos sistemas, el diafragma de sensor de nivel juega un papel crucial. Este componente esencial facilita la medición precisa de los niveles de líquido y sólidos en diversas aplicaciones industriales.
¿Qué es el Diafragma de Sensor de Nivel?

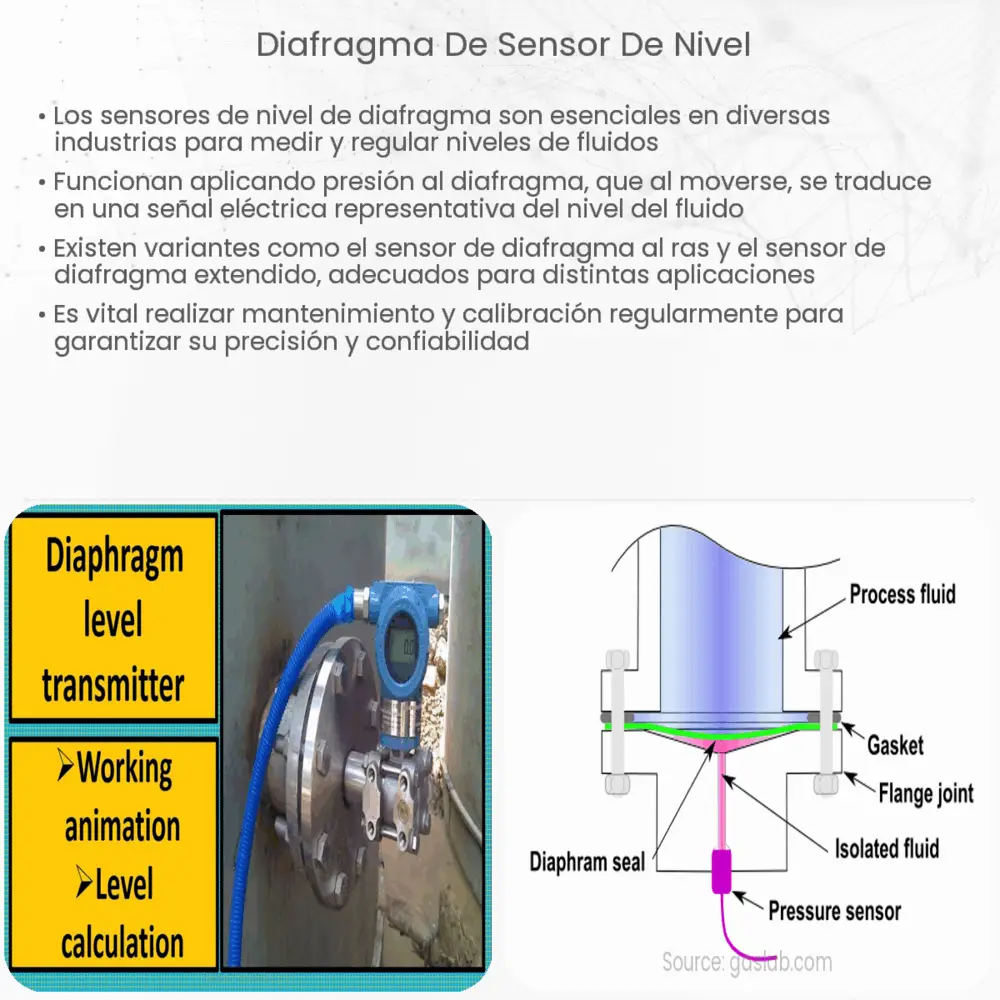

El diafragma de sensor de nivel, también conocido como transmisor de presión de diafragma sellado, es un dispositivo diseñado para medir el nivel de líquidos o sólidos en un recipiente o tanque. Esta medición se basa en el principio de que la presión en un líquido está directamente relacionada con su altura.
La principal característica de estos sensores es su diafragma, una membrana delgada pero robusta que se deforma bajo la presión del líquido o sólido que se está midiendo. Esta deformación se convierte en una señal eléctrica que puede interpretarse para determinar el nivel del material en el tanque.
Tipos de Diafragma de Sensor de Nivel
- Sensores de presión de diafragma sellado: estos sensores tienen un diafragma que se encuentra entre el fluido o material sólido que se está midiendo y los elementos sensibles a la presión dentro del sensor. Este diafragma se deforma bajo presión, creando un cambio en la resistencia que se traduce en una señal eléctrica.
- Sensores de presión de diafragma abierto: en este tipo de sensores, el diafragma está en contacto directo con el fluido o material sólido. Esto puede permitir mediciones más precisas en ciertas situaciones, pero también puede exponer los elementos sensibles del sensor a posibles daños.
Aplicaciones del Diafragma de Sensor de Nivel
El diafragma de sensor de nivel tiene una amplia gama de aplicaciones en varias industrias. Algunos de los usos más comunes incluyen:
- Medición de nivel en tanques de almacenamiento de agua, petróleo, productos químicos y alimentos.
- Determinación del nivel de sólidos en silos y depósitos de granos, azúcar, harina, entre otros.
Principio de funcionamiento del Diafragma de Sensor de Nivel
El diafragma de sensor de nivel se basa en el principio de la presión hidrostática. En un recipiente lleno de líquido, la presión en el fondo del recipiente está determinada por la altura del líquido. El sensor se coloca en el punto donde se desea medir el nivel. La presión ejercida por el líquido sobre el diafragma hace que este se deforme, y esta deformación se mide y se convierte en una señal eléctrica. Dicha señal se traduce luego en una lectura de nivel.
Ventajas y Desventajas de los Sensores de Diafragma
Los sensores de diafragma ofrecen varias ventajas significativas, como su versatilidad para medir diferentes tipos de líquidos y sólidos, así como su alta precisión. Además, debido a su robustez, estos sensores pueden resistir condiciones de alta presión y temperaturas extremas.
Sin embargo, también presentan algunas desventajas. Su mayor limitación es que pueden verse afectados por cambios en la temperatura, lo que puede resultar en lecturas imprecisas. Además, aunque son resistentes, los diafragmas pueden desgastarse con el tiempo, especialmente si se utilizan con líquidos o sólidos abrasivos.
Elección del diafragma de sensor de nivel correcto
La elección del diafragma de sensor de nivel correcto depende de varios factores, como el tipo de líquido o sólido a medir, las condiciones de operación y las especificaciones de precisión requeridas. Por lo tanto, es esencial evaluar cuidadosamente las necesidades de la aplicación antes de seleccionar el sensor más adecuado.
Conclusión
En resumen, el diafragma de sensor de nivel es un componente esencial en una variedad de aplicaciones industriales. Aunque presenta ciertas limitaciones, su versatilidad y precisión lo convierten en una herramienta invaluable para la medición de niveles de líquidos y sólidos. Como tal, su correcta selección y mantenimiento pueden tener un impacto significativo en la eficiencia y precisión de los procesos de medición y control.
