Introducción al Control Vectorial del Motor de Inducción
El motor de inducción es uno de los dispositivos más utilizados en la industria moderna debido a su durabilidad, simplicidad de diseño, y eficiencia operacional. Sin embargo, el control efectivo de estos motores puede ser un desafío, especialmente en términos de su velocidad y par. Aquí es donde entra en juego el control vectorial del motor de inducción.
El control vectorial, también conocido como control orientado al campo o control de decoupling, es una técnica utilizada para controlar la velocidad y el par de los motores de inducción de manera independiente, similar al funcionamiento de los motores de corriente continua.
Principios Básicos del Control Vectorial
Para entender los principios básicos del control vectorial, primero debemos recordar que un motor de inducción tiene dos componentes magnéticos principales: el flujo magnético del rotor (ψr) y la corriente del rotor (Ir). En el control vectorial, estos dos vectores se controlan de manera independiente, de modo que podemos ajustar la velocidad y el par del motor separadamente.
El flujo magnético del rotor se controla mediante la corriente del estator en el eje directo (Id), mientras que la corriente del rotor se controla mediante la corriente del estator en el eje en cuadratura (Iq).
- Id: Es la corriente del estator en el eje directo, que controla el flujo magnético del rotor.
- Iq: Es la corriente del estator en el eje en cuadratura, que controla la corriente del rotor y, en consecuencia, el par.

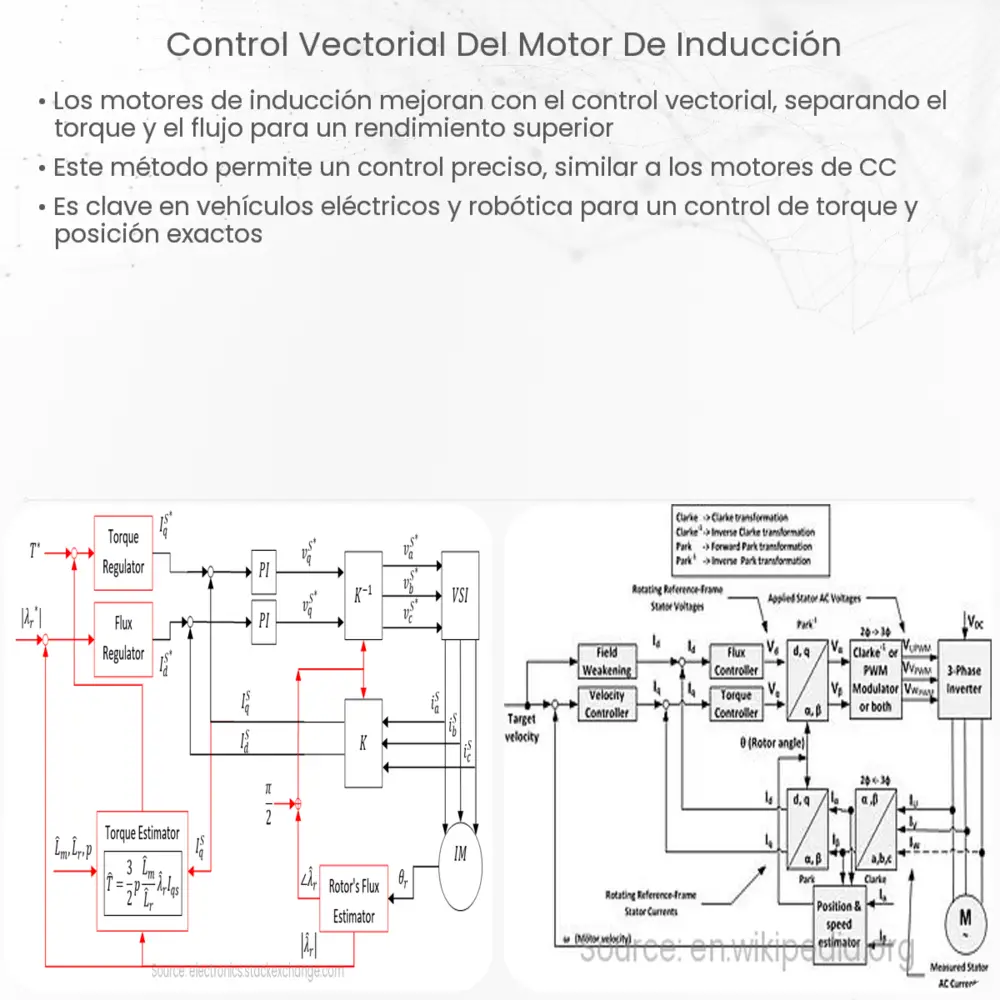

Esencialmente, el control vectorial permite convertir un problema de control de dos variables acopladas (corriente y flujo del rotor) en dos problemas de control de una sola variable. Esto se logra a través de una transformación matemática, comúnmente conocida como la transformación de Park.
Tipos de Control Vectorial
Existen dos tipos principales de control vectorial para motores de inducción: el control vectorial sin sensor (también conocido como control Direct Torque Control o DTC) y el control vectorial con sensor (también conocido como control Field Oriented Control o FOC).
El control vectorial sin sensor es una técnica de control que no requiere sensores de velocidad o posición. Esto puede simplificar el diseño y reducir el costo, pero a costa de una menor precisión. Por otro lado, el control vectorial con sensor utiliza sensores para obtener una precisión y control de par superiores.
Control Vectorial Sin Sensor (DTC)
Como se mencionó anteriormente, el control vectorial sin sensor (DTC) es una técnica que no necesita sensores para controlar la velocidad y el par del motor de inducción. Esto se logra mediante la estimación de la velocidad y el ángulo del flujo del rotor a partir de las corrientes del estator y la tensión de la red. A pesar de su ventaja en términos de simplicidad y costo, la precisión del control DTC puede verse afectada por variaciones de temperatura y cambios en las condiciones de la carga.
Control Vectorial Con Sensor (FOC)
Por otro lado, el control vectorial con sensor (FOC) utiliza sensores de velocidad o posición para obtener una alta precisión en el control de la velocidad y el par. Los sensores proporcionan retroalimentación en tiempo real sobre las condiciones operativas del motor, permitiendo un control más exacto y estable. Sin embargo, estos sistemas pueden ser más caros y complejos de implementar debido a la necesidad de sensores adicionales y circuitos de procesamiento de señales.
Aplicaciones del Control Vectorial
El control vectorial se utiliza en una amplia variedad de aplicaciones industriales y comerciales, incluyendo sistemas de tracción de vehículos eléctricos, robots industriales, ascensores, y sistemas de aire acondicionado. La capacidad de controlar la velocidad y el par de los motores de inducción de forma independiente permite optimizar el rendimiento del motor y aumentar la eficiencia energética de estas aplicaciones.
Conclusión
En resumen, el control vectorial es una técnica eficaz y versátil para el control de motores de inducción. Ya sea que se trate de un sistema sin sensores (DTC) para aplicaciones donde la simplicidad y el costo son factores críticos, o de un sistema con sensores (FOC) para aplicaciones que requieren una alta precisión, el control vectorial ofrece soluciones robustas y eficientes para el control de motores.
Con su capacidad para desacoplar el control de la velocidad y el par, el control vectorial ha ampliado enormemente las posibilidades de lo que los motores de inducción pueden lograr en las aplicaciones modernas. A medida que la tecnología continúa avanzando, podemos esperar que el control vectorial desempeñe un papel cada vez más importante en la optimización del rendimiento y la eficiencia de los motores de inducción.
