Introducción a los Circuitos Multiplicadores de Voltaje Capacitivos
Los Circuitos Multiplicadores de Voltaje Capacitivos son una categoría especial de circuitos que se utilizan para amplificar una tensión de entrada en un factor de multiplicación determinado. Estos circuitos emplean la propiedad de los condensadores (capacitores) para almacenar y liberar energía, permitiendo una acumulación de voltaje mayor que la fuente de alimentación original. La utilidad de estos circuitos es evidente en aplicaciones donde se necesita una alta tensión, pero sólo se dispone de una fuente de baja tensión.
Funcionamiento de los Circuitos Multiplicadores de Voltaje Capacitivos

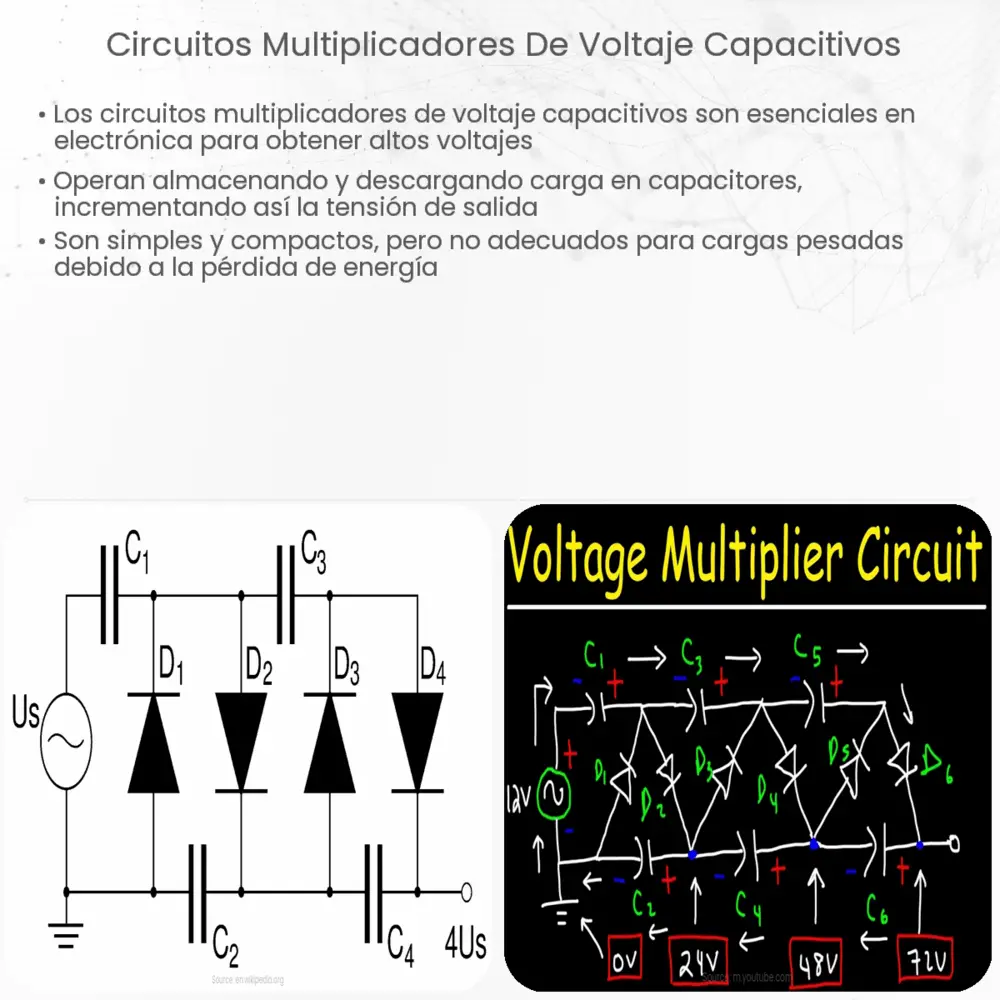

El funcionamiento de los Circuitos Multiplicadores de Voltaje Capacitivos es bastante interesante. En su forma más básica, un multiplicador de voltaje es un tipo de rectificador de onda completa que convierte una entrada de CA en una salida de CC. La salida de CC es entonces la tensión de entrada multiplicada por un factor determinado. Este factor se puede ajustar cambiando la cantidad de etapas de capacitores en el circuito.
- Etapa de carga: Durante la primera etapa, conocida como etapa de carga, los capacitores se cargan en paralelo. Cada capacitor almacena energía equivalente al voltaje de la fuente de alimentación.
- Etapa de descarga: En la etapa de descarga, los capacitores descargan su energía en serie, liberando un voltaje que es la suma de los voltajes individuales almacenados en cada capacitor.
El resultado es un voltaje de salida que es múltiplo del voltaje de entrada, dependiendo del número de etapas de capacitores utilizados en el circuito.
Tipos de Circuitos Multiplicadores de Voltaje Capacitivos
Existen diferentes tipos de circuitos multiplicadores de voltaje, dependiendo del número de etapas y de la configuración de los componentes. Los dos más comunes son:
- Duplicadores de voltaje: Estos son los multiplicadores más simples y consisten en dos etapas de capacitores. Multiplican el voltaje de entrada por dos.
- Triplificadores de voltaje: Estos consisten en tres etapas de capacitores y multiplican el voltaje de entrada por tres.
Existen también multiplicadores de voltaje más complejos, que pueden tener un gran número de etapas y proporcionar multiplicaciones de voltaje muy altas.
Aplicaciones de los Circuitos Multiplicadores de Voltaje Capacitivos
Los Circuitos Multiplicadores de Voltaje Capacitivos son herramientas poderosas que tienen una amplia gama de aplicaciones. Entre ellas se incluyen:
- Generación de alta tensión: Los multiplicadores de voltaje se utilizan para generar voltajes muy altos a partir de fuentes de baja tensión, como en los tubos de rayos X y los aceleradores de partículas.
- Electrostática: Estos circuitos se utilizan para aplicaciones de electrostática, como generadores de Van de Graaff, donde se necesita una tensión muy alta.
- Electrónica de consumo: Los multiplicadores de voltaje también se encuentran en la electrónica de consumo, como en los televisores de tubo de rayos catódicos, donde se utiliza un multiplicador de voltaje para generar la alta tensión necesaria para el tubo de imagen.
Conclusiones
Los Circuitos Multiplicadores de Voltaje Capacitivos son elementos cruciales en una variedad de aplicaciones electrónicas, especialmente donde se necesita generar una alta tensión a partir de una fuente de baja tensión. Utilizando una serie de etapas de capacitores, estos circuitos son capaces de acumular voltaje y liberarlo en un nivel mucho mayor que el voltaje de entrada original.
Existen diferentes tipos de estos circuitos, desde los más simples como los duplicadores y triplificadores de voltaje, hasta los más complejos con un gran número de etapas. Independientemente del tipo, todos estos circuitos aprovechan la capacidad de los capacitores para almacenar y liberar energía, proporcionando una herramienta esencial para la ingeniería electrónica.
Esperamos que este artículo haya proporcionado una comprensión básica de los Circuitos Multiplicadores de Voltaje Capacitivos, su funcionamiento, tipos y aplicaciones. La electrónica es un campo fascinante y continuamente en desarrollo, y los Circuitos Multiplicadores de Voltaje Capacitivos son sólo un pequeño ejemplo de las maravillas que se pueden lograr con un conocimiento profundo de sus principios y aplicaciones.
