Amplificador Operacional como Regulador de Corriente
El amplificador operacional, también conocido como op-amp, es un dispositivo fundamental en el campo de la electrónica analógica. Este dispositivo puede desempeñar una variedad de funciones, entre ellas, la regulación de corriente.
La regulación de corriente es un aspecto esencial en la mayoría de los sistemas electrónicos y electrónicos. Permite garantizar que la corriente que fluye a través de un circuito o componente sea constante, independientemente de las variaciones de la carga o la tensión de entrada. Esta capacidad es crucial para el funcionamiento seguro y eficiente de los sistemas electrónicos.
Principios Básicos del Amplificador Operacional como Regulador de Corriente
El amplificador operacional se utiliza en un circuito de regulación de corriente principalmente debido a sus características de alta ganancia de tensión y alta impedancia de entrada. En un circuito típico, el op-amp funciona como un regulador de corriente constante, utilizando la retroalimentación negativa para mantener la corriente de salida constante, independientemente de las variaciones en la tensión de entrada o la resistencia de la carga.
- Ganancia de tensión: El amplificador operacional posee una alta ganancia de tensión, que puede ser de hasta 100,000 veces. Esto significa que la tensión de salida del op-amp es 100,000 veces la tensión de entrada. Esto permite al op-amp amplificar pequeñas señales de entrada a niveles útiles.
- Impedancia de entrada: La alta impedancia de entrada del op-amp permite que se conecte a prácticamente cualquier fuente de señal sin cargarla ni alterarla. Esto es esencial para mantener la integridad de la señal de entrada en aplicaciones de regulación de corriente.
La capacidad de un amplificador operacional para actuar como regulador de corriente depende de la configuración del circuito, particularmente de cómo se conectan las resistencias y los condensadores. En general, se utiliza una resistencia en la entrada inversora del amplificador operacional y un transistor en la salida para regular la corriente.
Configuración del Amplificador Operacional como Regulador de Corriente

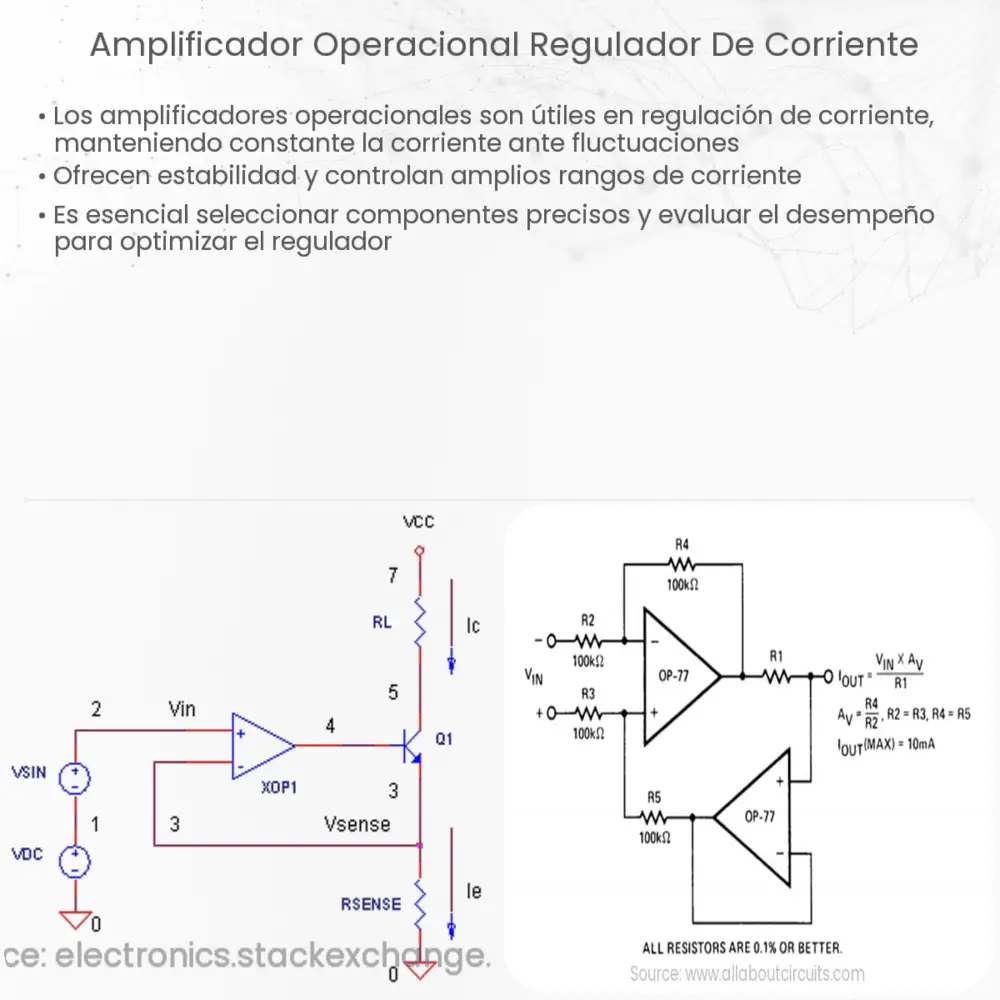

Un esquema típico de regulador de corriente usando un amplificador operacional puede involucrar la conexión de una resistencia en la entrada inversora del op-amp y un transistor en la salida. La corriente a regular se dirige a través de la resistencia, creando una caída de voltaje que es proporcional a la corriente. Esta caída de voltaje se alimenta al op-amp, que la compara con un voltaje de referencia. Si la caída de voltaje supera el voltaje de referencia, el op-amp reduce la corriente a través del transistor, manteniendo así la corriente constante.
- Resistencia: La resistencia juega un papel crucial en la regulación de la corriente. Genera una caída de voltaje que es proporcional a la corriente que fluye a través de ella. Este voltaje se utiliza como una referencia para regular la corriente.
- Transistor: El transistor es el dispositivo que realmente regula la corriente. Dependiendo de la señal del amplificador operacional, el transistor puede aumentar o disminuir su resistencia, alterando así la corriente que fluye a través del circuito.
Esta configuración de circuito permite que el amplificador operacional mantenga una corriente constante incluso cuando la resistencia de carga o la tensión de entrada cambian. El resultado es una corriente que es estable y predecible, lo cual es esencial para el correcto funcionamiento de muchos sistemas electrónicos.
Conclusión
El amplificador operacional es una herramienta increíblemente versátil en el campo de la electrónica. Como regulador de corriente, proporciona una solución eficaz y eficiente para mantener una corriente constante a través de un circuito, lo que puede ayudar a mejorar el rendimiento y la fiabilidad de los sistemas electrónicos. Su alta ganancia de tensión y alta impedancia de entrada, junto con la correcta configuración de resistencias y transistores, le permiten controlar eficazmente la corriente en diversas aplicaciones.
En resumen, el uso de un amplificador operacional como regulador de corriente demuestra su capacidad para adaptarse a múltiples roles dentro de la electrónica analógica, y su importancia en los circuitos modernos continúa siendo fundamental a medida que avanza la tecnología.
