Erfahren Sie mehr über Eisenkern-Drosseln: ihre Funktionsweise, Vorteile und Anwendungsgebiete in elektronischen Geräten. Ein Guide für Technik-Interessierte.

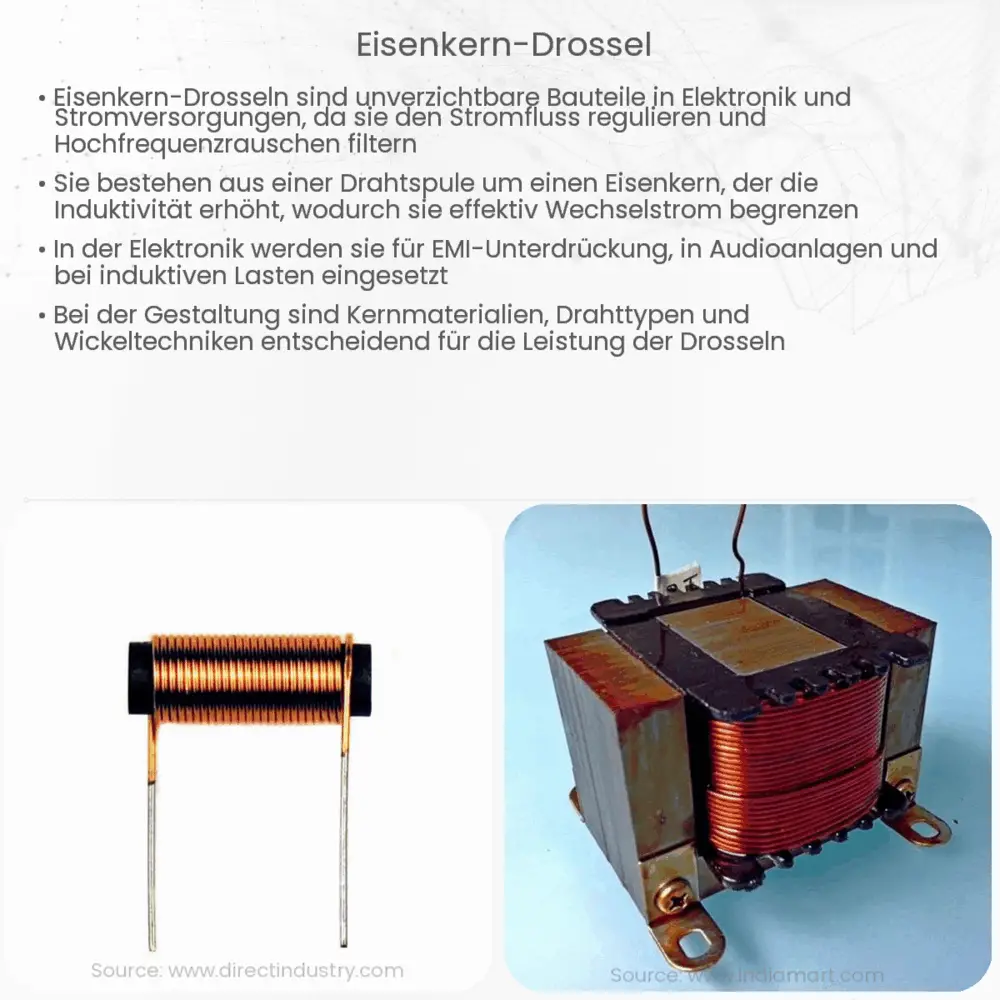

Was ist eine Eisenkern-Drossel?
Die Eisenkern-Drossel ist ein elektromagnetisches Bauelement, das in vielen elektronischen und elektrischen Geräten zum Einsatz kommt. Ihre Hauptfunktion besteht darin, Wechselströme in einem bestimmten Frequenzbereich zu dämpfen oder zu blockieren, während Gleichströme durchgelassen werden. Dies ist insbesondere in Anwendungen nützlich, in denen unerwünschte Wechselstromsignale oder Hochfrequenzinterferenzen herausgefiltert werden müssen.
Aufbau und Funktionsweise
Eine Drossel besteht grundlegend aus einem Draht, der zu einer Spule gewickelt ist. Der Draht kann aus verschiedenen Materialien bestehen, doch das Besondere an einer Eisenkern-Drossel ist, wie der Name schon andeutet, der Kern aus Eisen. Dieser Eisenkern verstärkt das magnetische Feld, das von der Spule erzeugt wird, und erhöht somit die Induktivität der Drossel.
- Eisenkern: Der Kern einer solchen Drossel besteht aus einem weichmagnetischen Material, typischerweise aus Eisen oder einer Eisenlegierung. Er spielt eine entscheidende Rolle bei der Leistungsfähigkeit der Drossel, da er die magnetische Flussdichte erhöht und dadurch die Effizienz der Drossel verbessert.
- Wicklung: Um den Eisenkern wird ein Draht gewickelt. Die Anzahl der Wicklungen, der Durchmesser des Drahtes und die Art des verwendeten Materials können variieren und beeinflussen die elektrischen Eigenschaften der Drossel.
Wenn ein Wechselstrom durch die Spule fließt, erzeugt er ein veränderliches Magnetfeld um die Wicklung herum. Das magnetische Feld induziert wiederum eine Spannung in der Wicklung, die dem ursprünglichen Strom entgegenwirkt und ihn dämpft. Diese Eigenschaft wird als Induktivität bezeichnet und ist der Hauptgrund, warum Drosseln in elektrischen Schaltungen verwendet werden, um Wechselströme zu blockieren oder zu reduzieren.
Anwendungsgebiete
Eisenkern-Drosseln finden in einer Vielzahl von Anwendungen Verwendung. Dazu gehören:
- Netzteile: Zum Filtern von Wechselstromrauschen und Stabilisieren der Ausgangsspannung.
- Elektronische Schaltungen: Zur Unterdrückung von Hochfrequenzinterferenzen.
- Radio- und Fernsehgeräte: Zum Filtern von unerwünschten Signalen.
Durch ihre hohe Effizienz und ihre Fähigkeit, starke magnetische Felder zu erzeugen, sind Eisenkern-Drosseln in vielen elektronischen Geräten unerlässlich.
Vorteile von Eisenkern-Drosseln
Die Verwendung von Eisen als Kernmaterial in Drosseln bietet eine Reihe von Vorteilen:
- Hohe Induktivität: Der Eisenkern ermöglicht eine deutlich höhere Induktivität im Vergleich zu Drosseln ohne Kern oder mit Kernen aus anderen Materialien. Das bedeutet, dass sie Wechselströme effektiver dämpfen können.
- Kompakte Bauform: Dank der hohen magnetischen Permeabilität von Eisen können Eisenkern-Drosseln kleiner dimensioniert werden und bieten dennoch eine hohe Leistung.
- Kosteneffizienz: Eisen ist ein verhältnismäßig günstiges Material, was die Produktionskosten solcher Drosseln reduziert.
Nachteile und Herausforderungen
Trotz ihrer Vorteile gibt es auch einige Herausforderungen und Nachteile im Umgang mit Eisenkern-Drosseln:
- Sättigung: Bei zu hohen Strömen kann der Eisenkern gesättigt werden, was zu einem plötzlichen Abfall der Induktivität führt.
- Wärmeentwicklung: Eisenkern-Drosseln können unter bestimmten Bedingungen Wärme entwickeln, was zu thermischen Problemen in der Schaltung führen kann.
- Gewicht: Eisen ist schwerer als viele andere Kernmaterialien, was in einigen Anwendungen, bei denen das Gewicht eine Rolle spielt, problematisch sein kann.
Fazit
Eisenkern-Drosseln sind leistungsstarke und zuverlässige elektromagnetische Bauelemente, die in einer Vielzahl von elektrischen und elektronischen Anwendungen eingesetzt werden. Ihre Fähigkeit, Wechselströme effektiv zu dämpfen, macht sie zu einer wichtigen Komponente in vielen Geräten. Während sie viele Vorteile bieten, gibt es auch einige Herausforderungen, die bei ihrer Verwendung berücksichtigt werden müssen. Trotzdem bleibt die Eisenkern-Drossel aufgrund ihrer Effizienz, Kompaktheit und Kosteneffizienz eine beliebte Wahl in der Elektronikindustrie.
